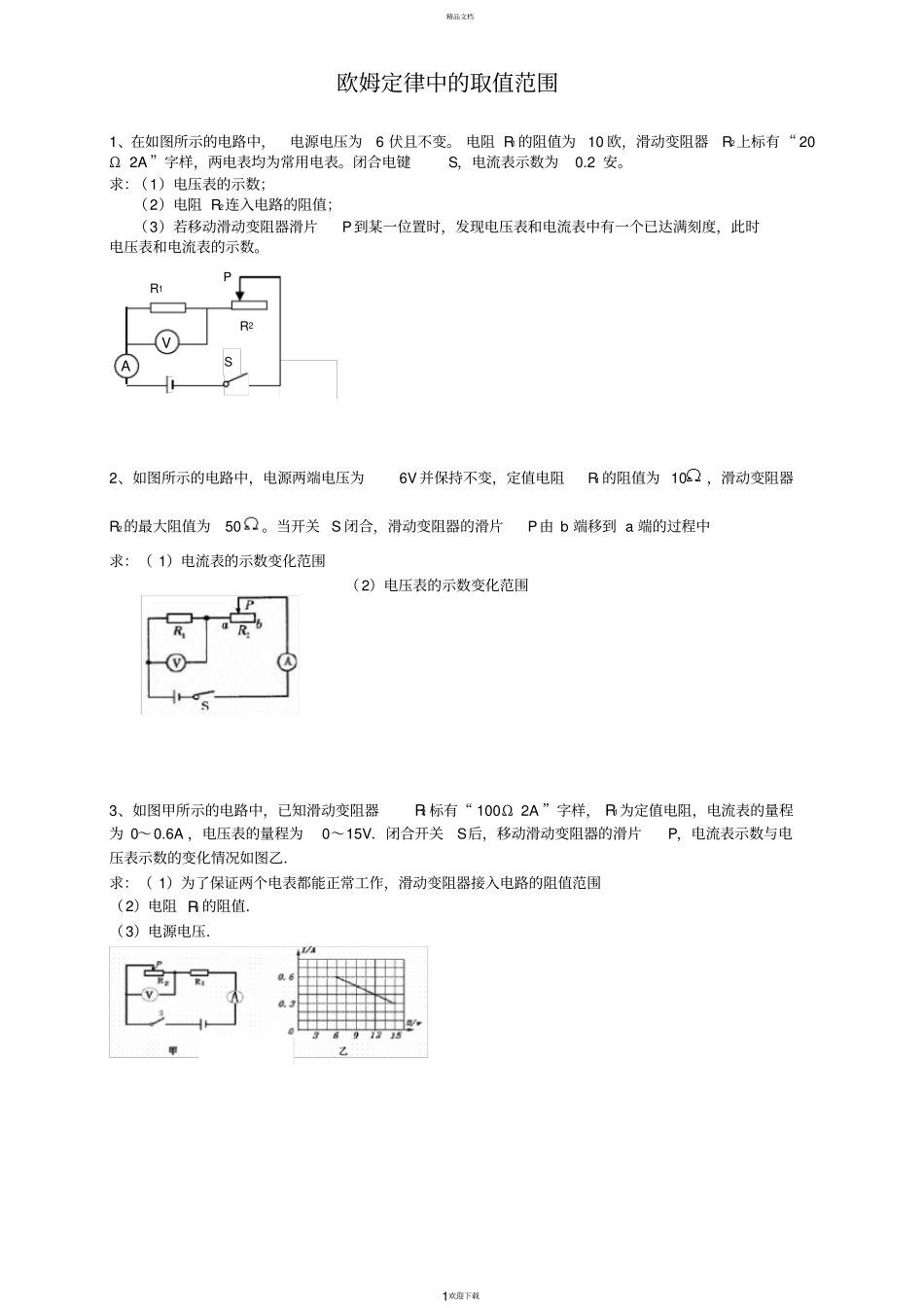

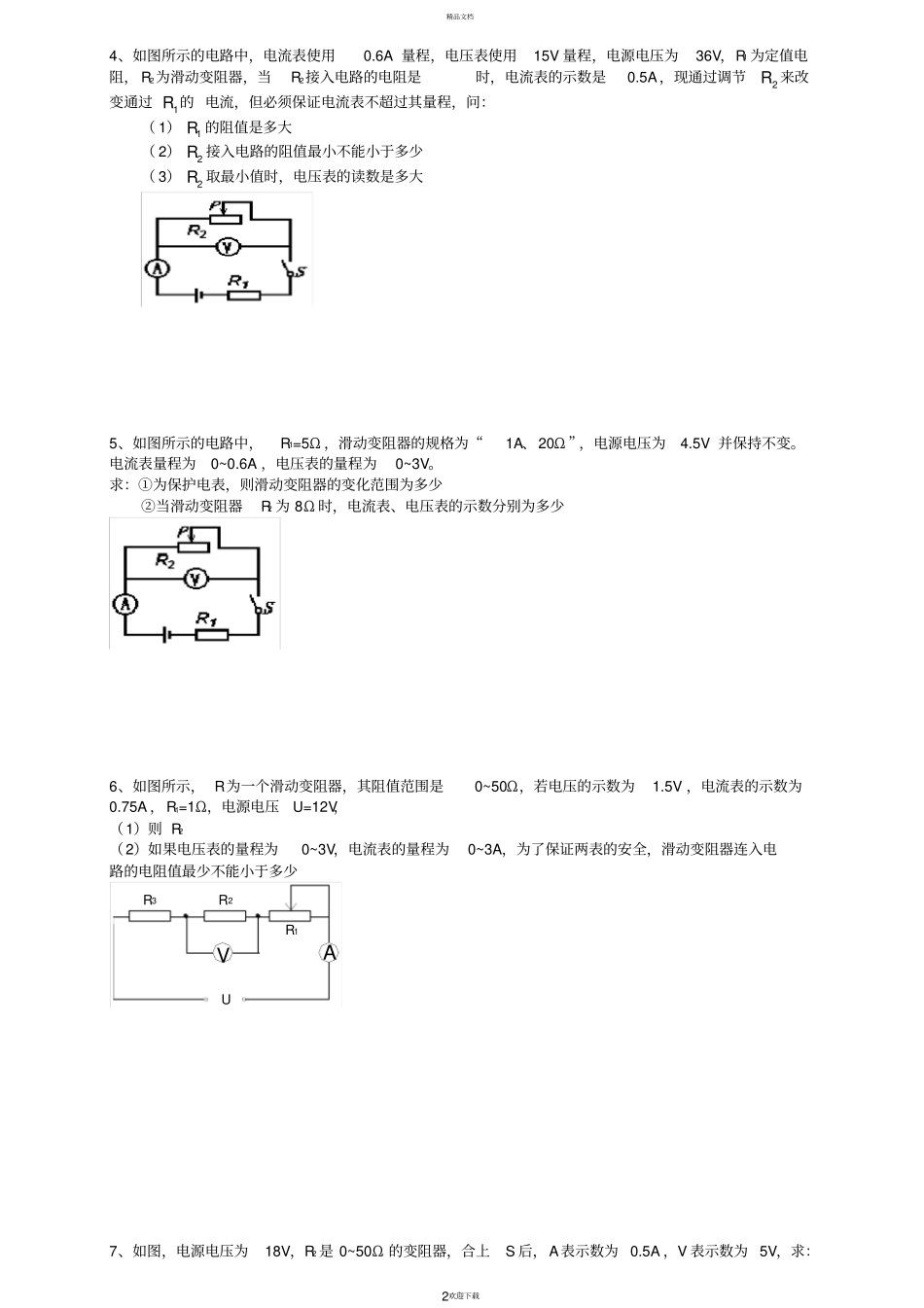

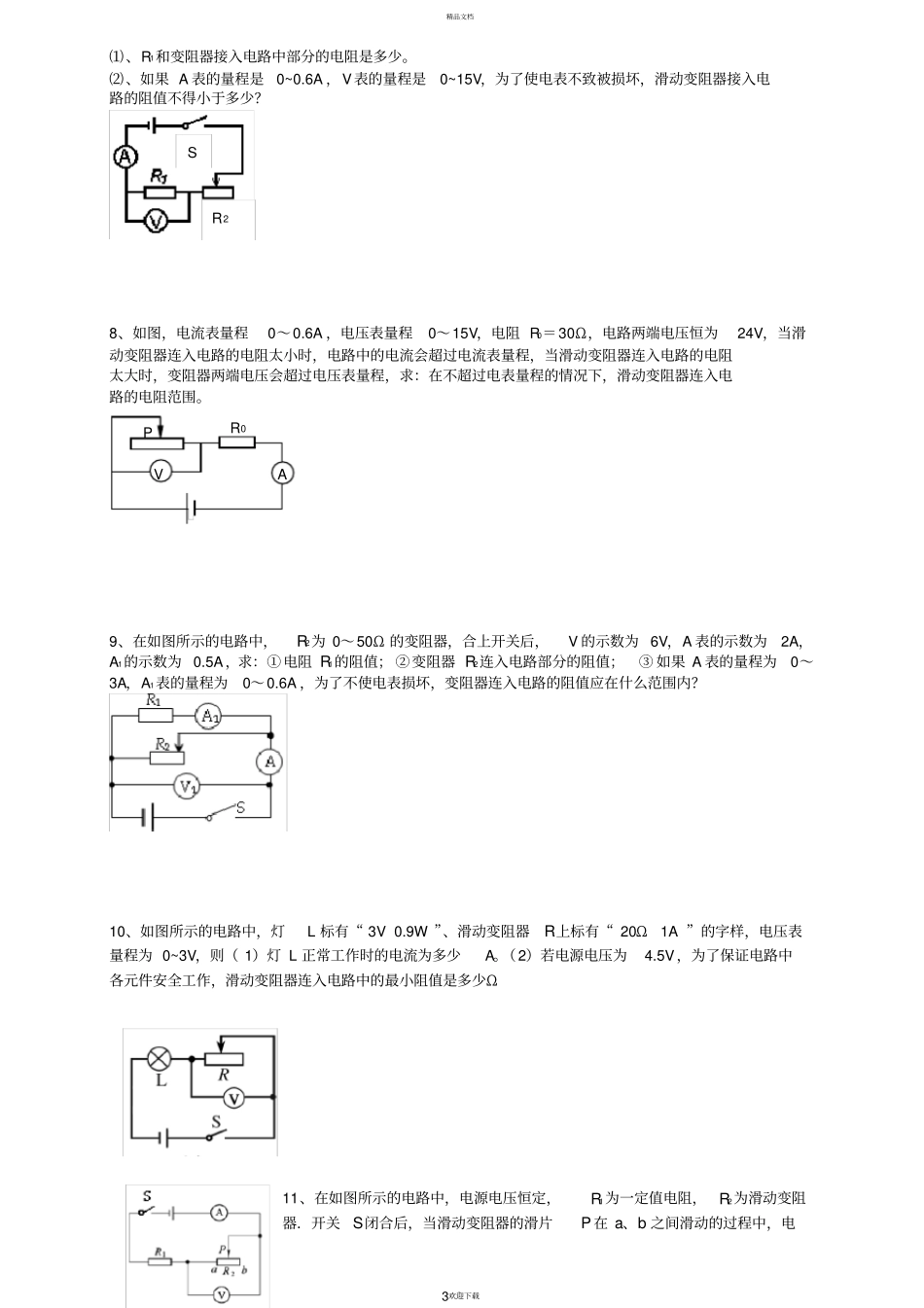

精品文档。1欢迎下载欧姆定律中的取值范围1、在如图所示的电路中，电源电压为6 伏且不变。 电阻 R1 的阻值为 10 欧，滑动变阻器R2上标有“ 20Ω 2A ”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2 安。求：（1）电压表的示数；（2）电阻 R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。2、如图所示的电路中，电源两端电压为6V 并保持不变，定值电阻R1 的阻值为 10，滑动变阻器R2的最大阻值为50。当开关 S 闭合，滑动变阻器的滑片P由 b 端移到 a 端的过程中求：（ 1）电流表的示数变化范围（2）电压表的示数变化范围3、如图甲所示的电路中，已知滑动变阻器R2 标有“ 100Ω 2A ”字样， R1为定值电阻，电流表的量程为 0～0.6A ，电压表的量程为0～15V．闭合开关S后，移动滑动变阻器的滑片P，电流表示数与电压表示数的变化情况如图乙．求：（ 1）为了保证两个电表都能正常工作，滑动变阻器接入电路的阻值范围（2）电阻 R1 的阻值．（3）电源电压．R1S R2P V A 精品文档。2欢迎下载4、如图所示的电路中，电流表使用0.6A 量程，电压表使用15V 量程，电源电压为36V，R1 为定值电阻， R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节R2 来改变通过 R1的 电流，但必须保证电流表不超过其量程，问：（ 1） R1 的阻值是多大（ 2） R2 接入电路的阻值最小不能小于多少（ 3） R2 取最小值时，电压表的读数是多大5、如图所示的电路中，R1=5Ω ，滑动变阻器的规格为“1A、20Ω ”，电源电压为4.5V 并保持不变。电流表量程为0~0.6A ，电压表的量程为0~3V。求：①为保护电表，则滑动变阻器的变化范围为多少②当滑动变阻器R2 为 8Ω 时，电流表、电压表的示数分别为多少6、如图所示， R为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V ，电流表的示数为0.75A ，R1=1Ω，电源电压U=12V，（1）则 R2（2）如果电压表的量程为0~3V，电流表的量程为0~3A，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少VUR12RR3A7、如图，电源电压为18V，R2 是 0~50Ω 的变阻器，合上S 后，A表示数为 0.5A ，V 表示数为 5V，求：精品文档。3欢迎下载⑴、R1和变阻器接入电路中部分的电阻是多少。⑵、如果 A 表的量程是0~0.6A ，V表的量程是0~15V，为了使电表不...
