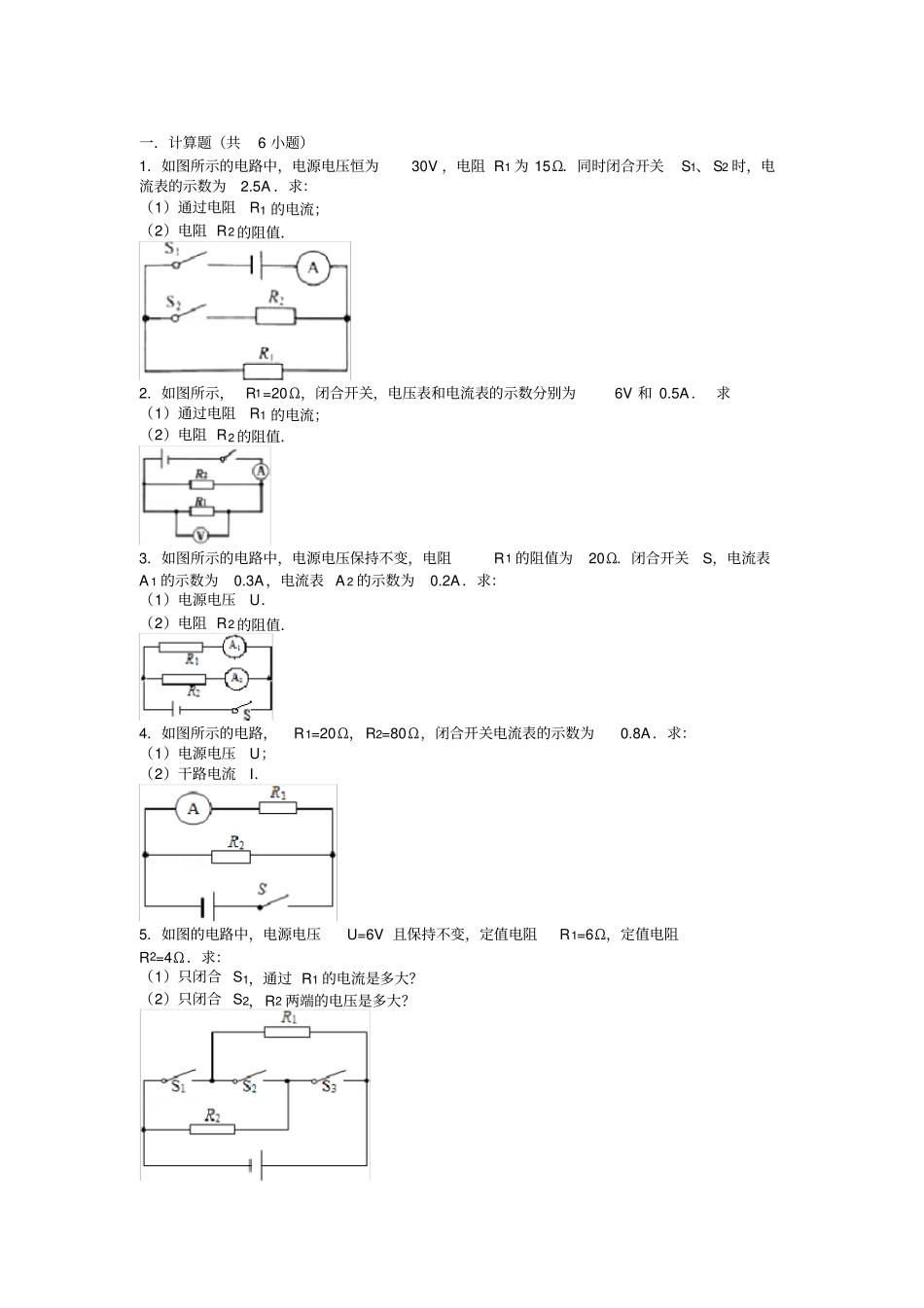

一．计算题（共6 小题）1．如图所示的电路中，电源电压恒为30V ，电阻 R1 为 15Ω．同时闭合开关S1、 S2 时，电流表的示数为2.5A ．求：（1）通过电阻R1 的电流；（2）电阻 R2 的阻值．2．如图所示， R1=20Ω，闭合开关，电压表和电流表的示数分别为6V 和 0.5A． 求（1）通过电阻R1 的电流；（2）电阻 R2 的阻值．3．如图所示的电路中，电源电压保持不变，电阻R1 的阻值为20Ω．闭合开关S，电流表A 1 的示数为0.3A，电流表 A 2 的示数为0.2A．求：（1）电源电压U．（2）电阻 R2 的阻值．4．如图所示的电路，R1=20Ω，R2=80Ω，闭合开关电流表的示数为0.8A．求：（1）电源电压U；（2）干路电流I．5．如图的电路中，电源电压U=6V 且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω．求：（1）只闭合 S1，通过 R1 的电流是多大？（2）只闭合 S2，R2 两端的电压是多大？6．在如图所示的电路中，R1 的阻值为 50Ω，R2 的阻值为 75Ω，闭合电键S，电流表 A 1 的示数为 0.24A ，求：（1）电压表 V 的示数；（2）电流表 A 2 的示数；（3）电路的总阻值R．二．解答题（共4 小题）7．在如图所示的电路中，电源电压为15V 保持不变，灯泡L 只标有 “ 6V”字样，闭合开关S，并移动滑动变阻器的滑片，滑动变阻器接入电路的电阻值为18Ω 时，小灯泡恰好正常发光．求：（1）此时通过小灯泡的电流．（2）小灯泡正常发光时的电阻．8．如图所示，电源电压是6V，灯 L1 的电阻是 4Ω，闭合开关，测得灯L 1 两端的电压为4V ，求：（1）通过 L2 的电流；（2）灯 L2 的电阻．9．如图所示， R1 的阻值为 20Ω；闭合开关S，当滑动变阻器的滑片P 移到 a 端时，电流表示数为 0.3A；当滑动变阻器的滑片P 移到 b 端时，电流表示数为0.1A；求：（1）电源电压；（2）滑动变阻器最大电阻值．10．如图所示电路中，电源电压不变，灯L 标有 “ 3V 0.5A ”字样，定值电阻R 的阻值为8Ω，闭合开关S，灯 L 正常发光，则：（1）电流表的示数是多少？（2）电源电压是多大？参考答案与试题解析一．计算题（共6 小题）1．（ 2016?重庆）如图所示的电路中，电源电压恒为30V ，电阻 R1 为 15Ω．同时闭合开关S1、 S2 时，电流表的示数为2.5A ．求：（1）通过电阻R1 的电流；（2）电阻 R2 的阻值．【分析】 由电路图可知，同时闭合开关S1、S2 时， R1 与 R2 并联，电流表测干路电流．（1）根据并联...
