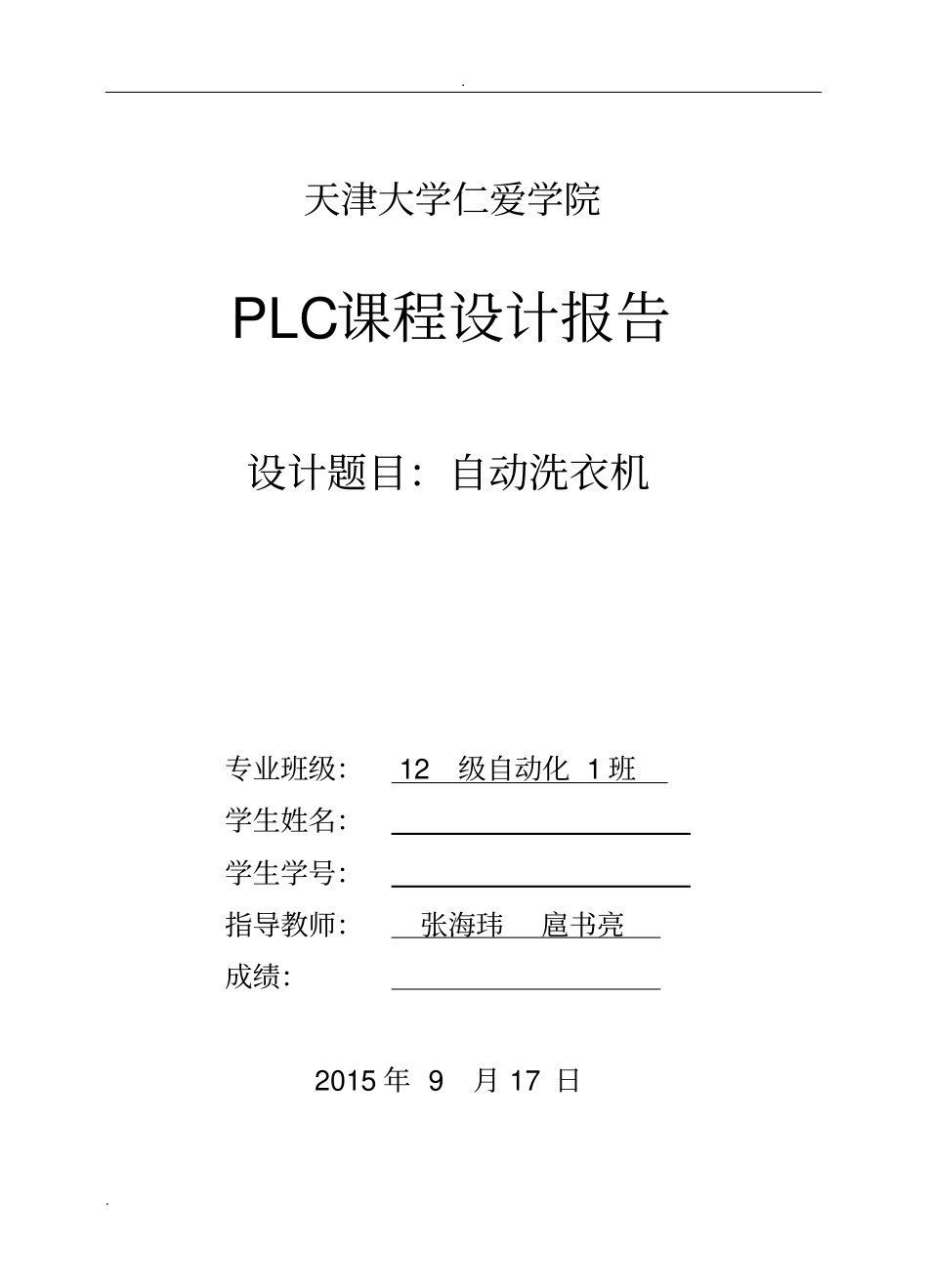

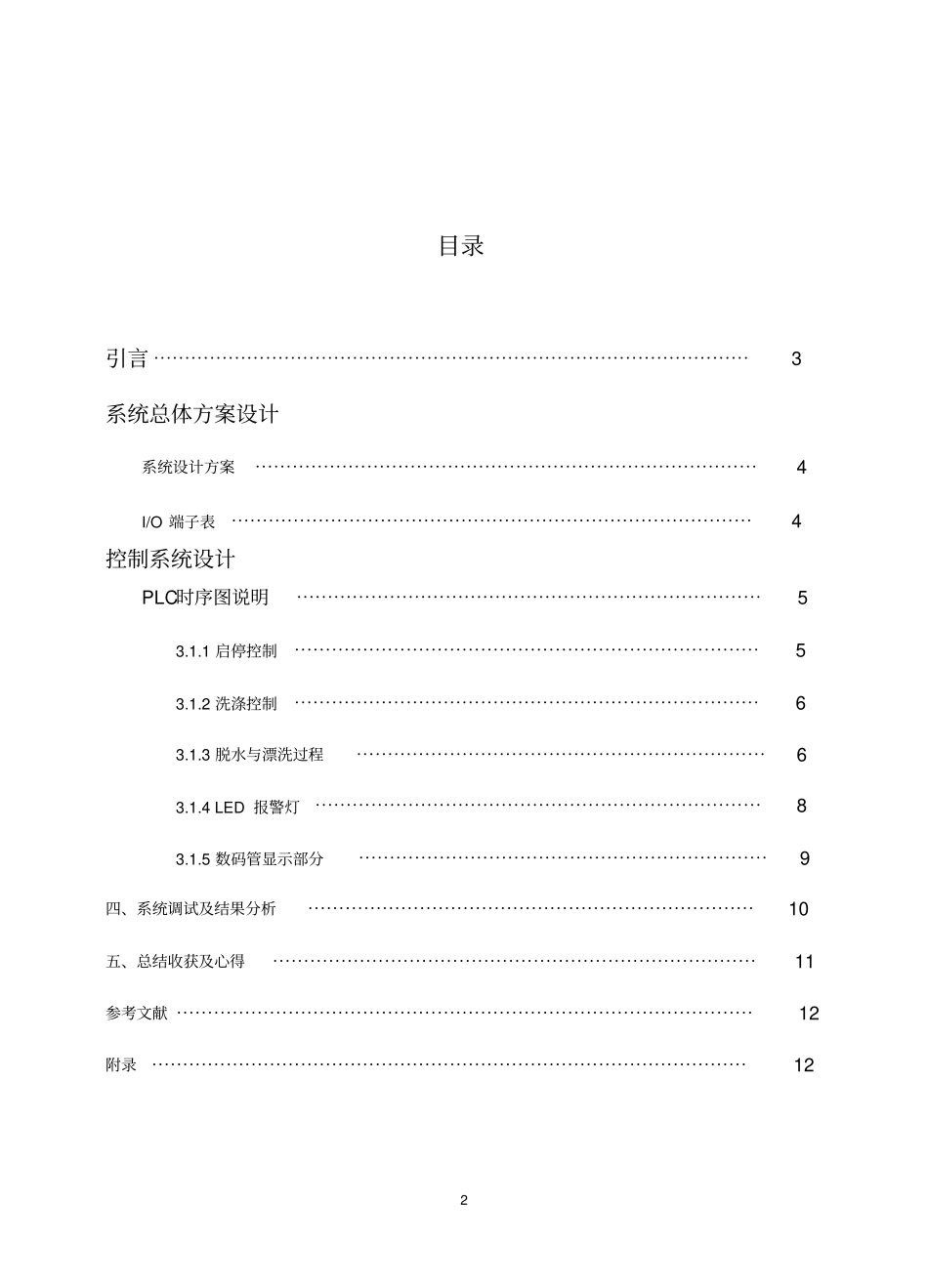

. . 天津大学仁爱学院PLC课程设计报告设计题目：自动洗衣机专业班级： 12级自动化 1 班学生姓名：学生学号：指导教师：张海玮扈书亮成绩：2015 年 9 月 17 日2 目录引言 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 系统总体方案设计系统设计方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4I/O 端子表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4控制系统设计PLC时序图说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.1.1 启停控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.1.2 洗涤控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1.3 脱水与漂洗过程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 3.1.4 LED 报警灯 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯83.1.5 数码管显示部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 四、系统调试及结果分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 五、总结收获及心得⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 附录 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 3 一、引言在现代工业控制系统中，PLC和变频器的综合应用最为普遍。PLC采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/ 输出控制各种类型的机械或生产过程。它比传统继电器更稳定，更节能，更抗干扰。随着PLC功能的不断完善，性能价格比的不断提高，PLC的应用面也越来越广。目前，PLC已广泛应用于钢铁、采矿、水泥、石油、化工等各行各业中。特别适用于自动化和智能化的家用电器本设计论文是用PLC作全自动洗衣机的控制核心，控制要求，利用PLC作的控制装置，根据按钮开关、 限位开关或传感器等电器元件发出的输入信号作用下。经过用户程序的编译和逻辑运算，产生输出控制信号，输出信号经过输出控制线路可直接控制外部的负载系统，如电动机、接触器、电磁阀、指示灯等。本次课设自动洗衣机需要实现的功能如下，首先洗衣机进水、排水分别由进水电磁阀和排水电磁阀执行。其次，洗涤正、反转由洗涤电动机驱动波盘正、反转来实现。PLC控制部分的要求 , 初始状态， 按启动按...
