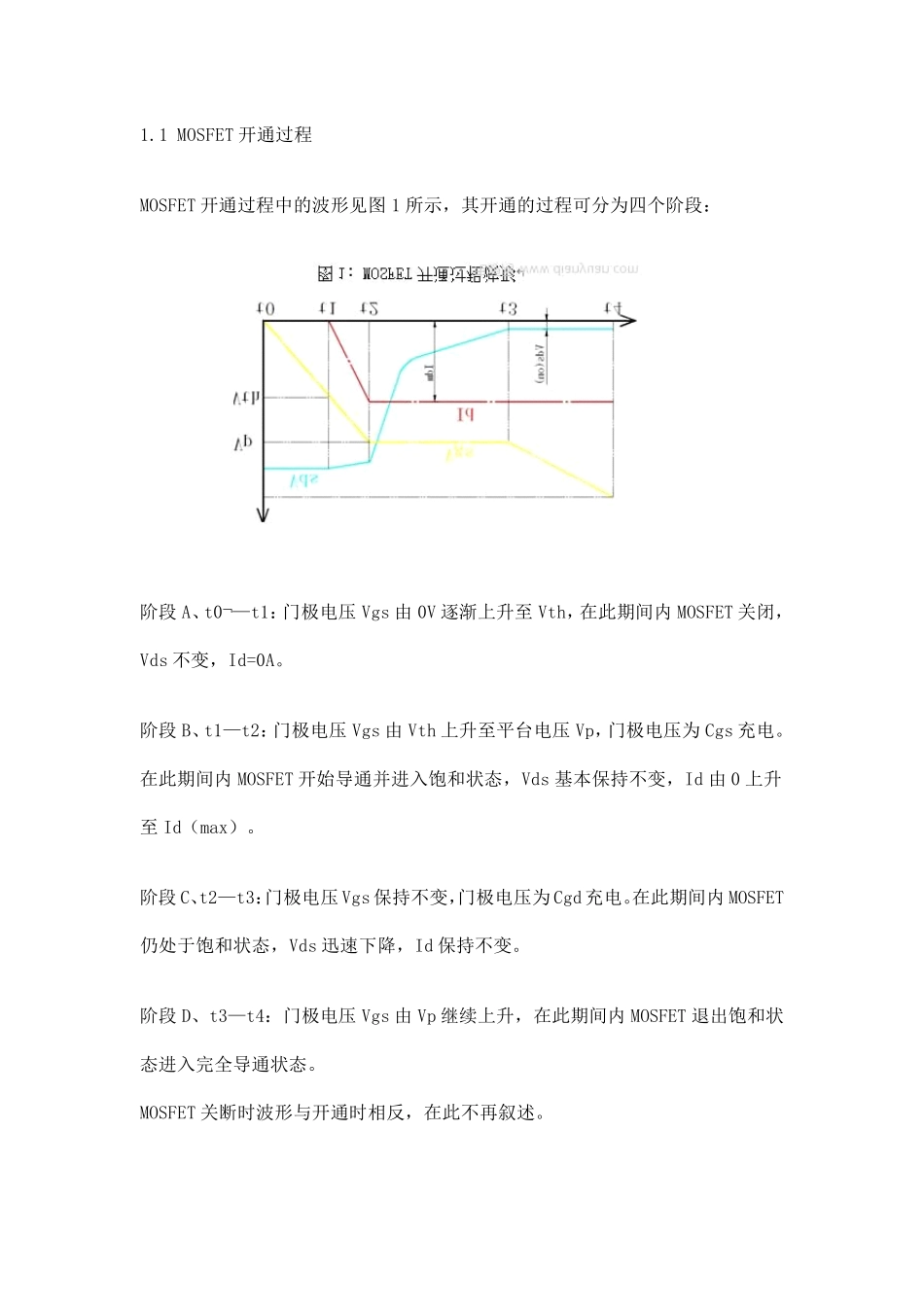

MOS管的注意点中心议题:•两种典型的 MOSFET驱动电路的工作原理•两种驱动电路在使用过程中的优缺点•在设计 MOSFET驱动线路时应注意的问题解决方案:•在开始设计之前全面了解所选 MOSFET的参数•在线路设计阶段必须进行热设计•尽量缩短开关时间,将开关损耗降到最低电动自行车具有环保节能,价格合适,无噪声,便利等特点,因此,电动自行车成为当今社会人们主要的代步工具。与此同时,消费者和商家对整车的质量及可靠性要求也越来越高。作为整车四大件之一的控制器的可靠性显得尤为重要。功率 MOSFET以及相关的驱动电路的设计直接与控制器的可靠性紧密相关,尤其是在续流侧,MOSFET的驱动电路设计不当,续流侧 MOSFET很容易损坏,因此本文就如何测量、分析与调整控制器的 MOSFET驱动线路来提高 MOSFET的可靠性作一些研究,以便能够为设计人员在设计产品时作一些参考。1MOSFET开关过程及 MOSFET参数模型1.1 MOSFET 开通过程MOSFET 开通过程中的波形见图1 所示,其开通的过程可分为四个阶段:阶段A、t0¬—t1:门极电压Vgs 由0V 逐渐上升至Vth,在此期间内MOSFET 关闭,Vds 不变,Id=0A。阶段B、t1—t2:门极电压Vgs 由Vth 上升至平台电压Vp,门极电压为Cgs 充电。在此期间内MOSFET 开始导通并进入饱和状态,Vds 基本保持不变,Id 由0 上升至Id(max)。阶段C、t2—t3:门极电压Vgs 保持不变,门极电压为Cgd 充电。在此期间内MOSFET仍处于饱和状态,Vds 迅速下降,Id 保持不变。阶段D、t3—t4:门极电压Vgs 由Vp 继续上升,在此期间内MOSFET 退出饱和状态进入完全导通状态。MOSFET 关断时波形与开通时相反,在此不再叙述。1.2 MOSFET 寄生参数MOSFET 寄生参数模型如图2 所示。由于MOSFET 的结构、引线和封装的影响,在MOSFET 制作完成后,其各引脚间存在 PN 结寄生电容和寄生电感,引脚上存在引线电感。由于源极的引线较长,Ls 一般要比 Ld 大。因此,我们在实际的开关应用中应特别注意寄生电容和引线电感对开关波形的影响,特别是在负载为电感性负载时更应注意。MOSFET 的输入电容、反向传输电容和输出电容分别表示如下:Ciss=Cgs+CgdCrss=CgdCoss=Cgd+Cds2 两种常见的MOSFET 驱动电路2.1 由分立器件组成的驱动电路由分立器件组成的驱动电路((如图3 所示),驱动电路工作原理如下:A.当HS 为高电平时,Q7、Q4 导通,Q6 关闭,电容C4 上的电压(约14V)经过Q4、D3、R6 加到Q5 的栅极,...
