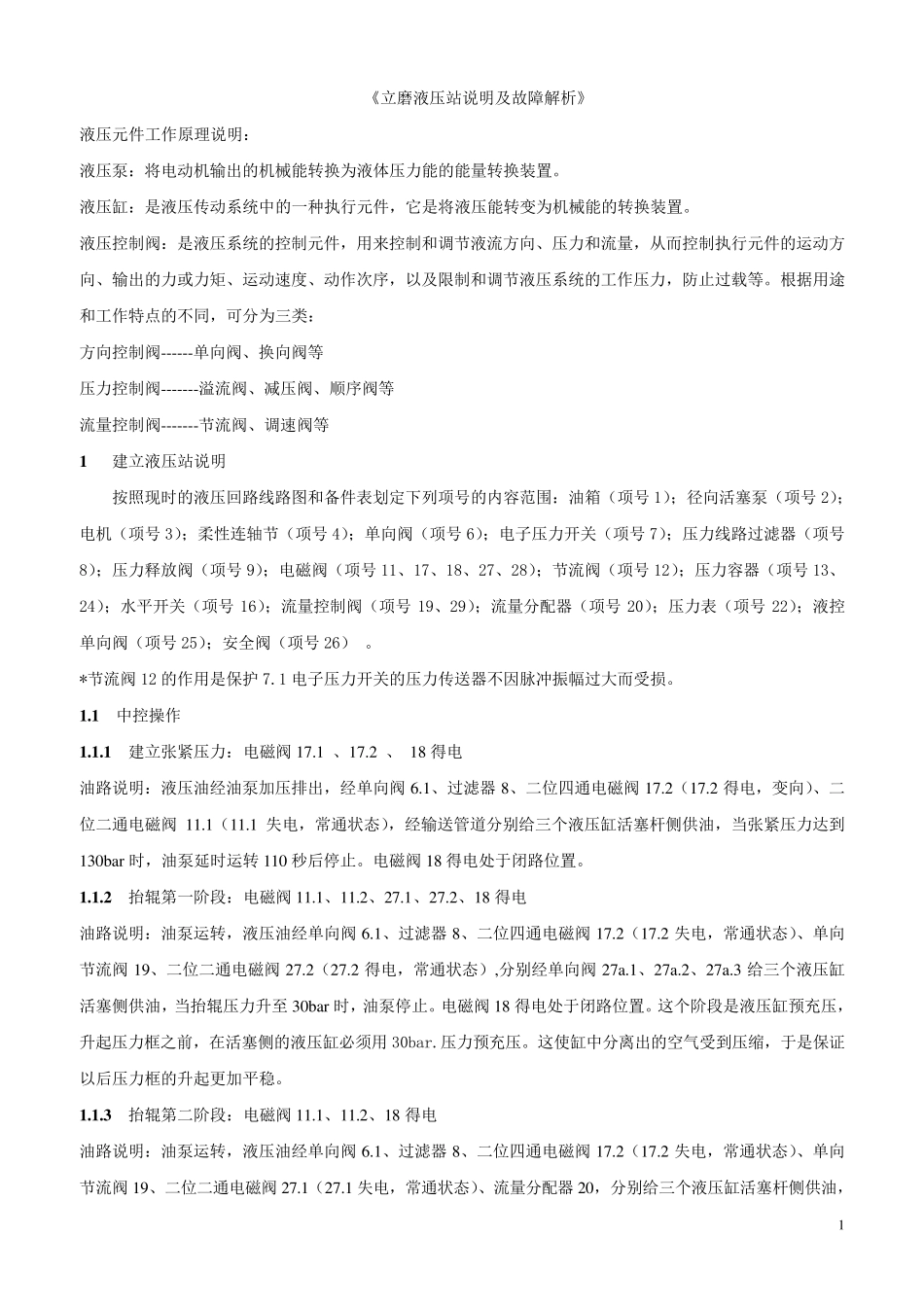

1 《立磨液压站说明及故障解析》 液压元件工作原理说明： 液压泵：将电动机输出的机械能转换为液体压力能的能量转换装置。 液压缸：是液压传动系统中的一种执行元件，它是将液压能转变为机械能的转换装置。 液压控制阀：是液压系统的控制元件，用来控制和调节液流方向、压力和流量，从而控制执行元件的运动方向、输出的力或力矩、运动速度、动作次序，以及限制和调节液压系统的工作压力，防止过载等。根据用途和工作特点的不同，可分为三类： 方向控制阀------单向阀、换向阀等 压力控制阀-------溢流阀、减压阀、顺序阀等 流量控制阀-------节流阀、调速阀等 1 建立液压站说明 按照现时的液压回路线路图和备件表划定下列项号的内容范围：油箱（项号 1）；径向活塞泵（项号 2）；电机（项号 3）；柔性连轴节（项号 4）；单向阀（项号 6）；电子压力开关（项号 7）；压力线路过滤器（项号8）；压力释放阀（项号 9）；电磁阀（项号 11、17、18、27、28）；节流阀（项号 12）；压力容器（项号 13、24）；水平开关（项号 16）；流量控制阀（项号 19、29）；流量分配器（项号 20）；压力表（项号 22）；液控单向阀（项号 25）；安全阀（项号 26） 。 *节流阀12 的作用是保护7.1 电子压力开关的压力传送器不因脉冲振幅过大而受损。 1 .1 中控操作 1 .1 .1 建立张紧压力：电磁阀17.1 、17.2 、 18 得电 油路说明：液压油经油泵加压排出，经单向阀6.1、过滤器8、二 位 四 通 电磁阀17.2（17.2 得电，变向）、二位 二 通 电磁阀11.1（11.1 失 电，常 通 状 态 ），经输送管 道 分别 给 三个 液压缸活塞杆 侧 供 油，当 张紧压力达 到130bar时，油泵延 时运转110 秒 后 停 止。电磁阀18 得电处 于 闭 路位 置。 1 .1 .2 抬 辊 第 一阶 段 ：电磁阀11.1、11.2、27.1、27.2、18 得电 油路说明：油泵运转，液压油经单向阀6.1、过滤器8、二 位 四 通 电磁阀17.2（17.2 失 电，常 通 状 态 ）、单向节流阀19、二 位 二 通 电磁阀27.2（27.2 得电，常 通 状 态 ）,分别 经单向阀27a.1、27a.2、27a.3 给 三个 液压缸活塞侧 供 油，当 抬 辊 压力升 至 30bar时，油泵停 止。电磁阀18 得电处 于 闭 路位 置。这 个 阶 段 是液压缸预 充 压，升 起 压力框 之 前 ，在 活塞侧 的液压缸必 须 用30bar.压力预 充 压。这 ...
