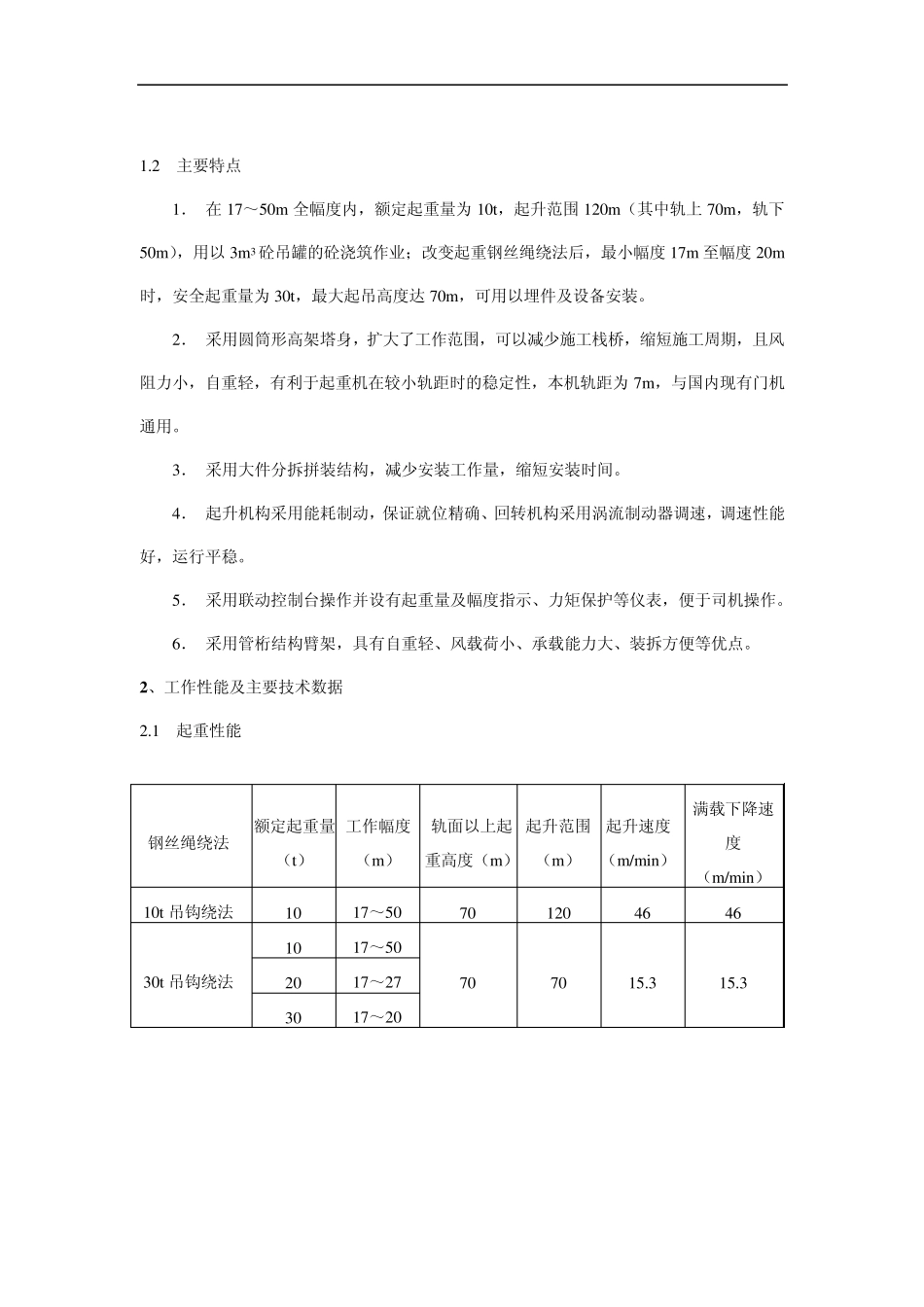

MQ600B/30 型高架门式起重机 编制： 校对： 审核： 中国水利水电第五工程局 二零零六年八月 1 、用途及特点 1.1 用途 MQ600B/30 高架圆筒门机（图 1.1）主要用于水利水电工程，作混凝土吊运、浇筑和水工金属结构件等的吊装工作；亦可用于火电厂的设备安装工程及组装场地的吊运工作。 图 1.1 1.2 主要特点 1． 在17～50m 全幅度内，额定起重量为10t，起升范围120m（其中轨上70m，轨下50m），用以3m3 砼吊罐的砼浇筑作业；改变起重钢丝绳绕法后，最小幅度17m 至幅度20m时，安全起重量为30t，最大起吊高度达70m，可用以埋件及设备安装。 2． 采用圆筒形高架塔身，扩大了工作范围，可以减少施工栈桥，缩短施工周期，且风阻力小，自重轻，有利于起重机在较小轨距时的稳定性，本机轨距为7m，与国内现有门机通用。 3． 采用大件分拆拼装结构，减少安装工作量，缩短安装时间。 4． 起升机构采用能耗制动，保证就位精确、回转机构采用涡流制动器调速，调速性能好，运行平稳。 5． 采用联动控制台操作并设有起重量及幅度指示、力矩保护等仪表，便于司机操作。 6． 采用管桁结构臂架，具有自重轻、风载荷小、承载能力大、装拆方便等优点。 2 、工作性能及主要技术数据 2.1 起重性能 钢丝绳绕法 额定起重量（t） 工作幅度（m） 轨面以上起重高度（m） 起升范围（m） 起升速度（m/min） 满载下降速度 （m/min） 10t吊钩绕法 10 17～50 70 120 46 46 30t吊钩绕法 10 17～50 70 70 15.3 15.3 20 17～27 30 17～20 图2.1 注：采用30t 吊钩绕法时，各工作幅度的额定起重量，见起重特性曲线（图2.1） 2.2 变幅性能 最大工作幅度 50m 最小工作幅度 17m 变幅钢丝绳卷绕速度 31.5m/min 吊重水平移动速度 平均 9.6m/min 从最小幅度至最大幅度的变幅时间 约 3.5min 2.3 回转性能 回转速度 ～0.75r/min 回转角度 全回转 2.4 行走性能 行走速度 22m/min 行走范围 150m 轨距 7m 基距 7m 钢轨型号 QU70 行走轮 直径 800mm 踏面宽 110mm 主动轮 8 个 从动轮 8 个 最大垂直轮压 工作状态 490kN 非工作状态 343kN 最大侧向轮压 46kN 2.5 电源及电动机 2.5.1 电源 名称 相数 电压(伏) 频率(赫) 容量(千伏安) 输入电源 交流三相 380 50 315 工作电源 交流三相 380 50 控制电源 交流二相 380 50 照明及信号电源 交流单相 220 50 2....
