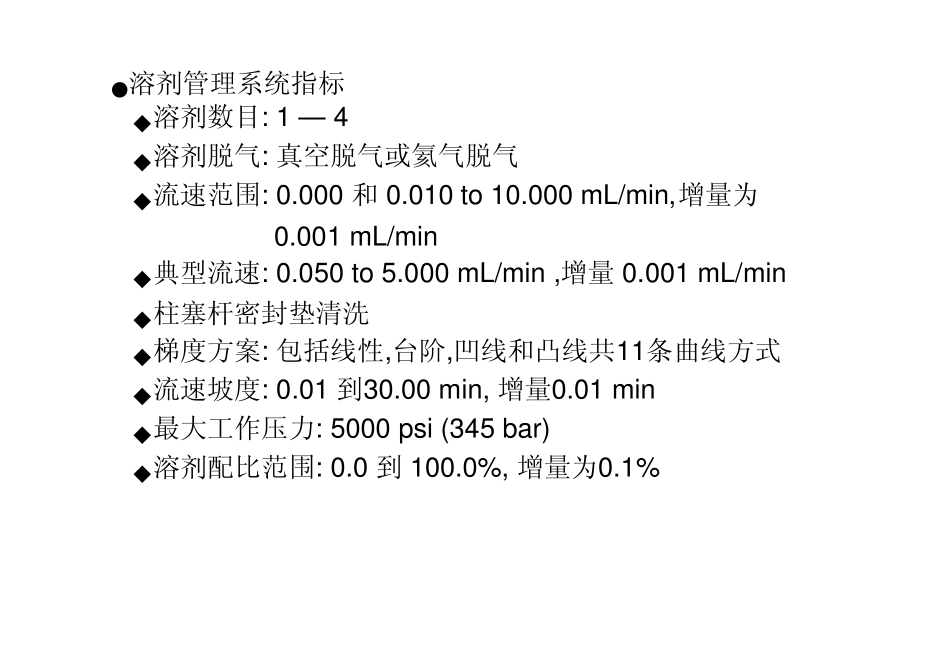

Waters 2690 分离单元溶剂瓶盘注射器箱门柱温箱溶剂配比单元进入门检测器接液盘前面板显示屏和键盘 软盘驱动器样品室门溶剂输送单元进入门q溶剂管理系统指标K溶剂数目: 1 — 4K溶剂脱气: 真空脱气或氦气脱气K流速范围: 0.000 和 0.010 to 10.000 mL/min,增量为 0.001 mL/minK典型流速: 0.050 to 5.000 mL/min ,增量 0.001 mL/minK柱塞杆密封垫清洗K梯度方案: 包括线性,台阶,凹线和凸线共11条曲线方式K流速坡度: 0.01 到30.00 min, 增量0.01 minK最大工作压力: 5000 psi (345 bar)K溶剂配比范围: 0.0 到 100.0%, 增量为0.1%q样品管理系统指标K样品瓶数目: 120, 分装于5个样品盘(24瓶/盘)K进样次数: 每瓶可进1 到99次K标准样品瓶: 2 mLK样品温控: 4 到40oC ,增量 1oCK进样体积: 标准配置:0.1 到100 uL, 定量环选件:0.1到2000 uLK最小样品量: 10 uL, 用低体积的内插式小瓶K柱温控制: 20 (高于环境温度5oC)到60oC,增量为1oCq有关电学和通讯的指标KFou r contact closu resK图表输出: 流速, 系统压力,流动相组成, 样品温度及柱温K进样开始KIEEE-488 接口KRS-232接口K软盘驱动器: 传递和存档方法文件和可报告的GLP日志溶剂管理系统柱塞腔横截面示意图在柱塞腔内完成流动相的混合,-First In, First Ou t-(先进先出)出口来自比例阀2690工作示意图时间 (sec)观察到的柱塞速度 蓄液柱塞吸液(从主柱塞转移过来)主柱塞吸液主柱塞送液(转移蓄液柱塞并送到系统)蓄液柱塞送液 预压缩主柱塞蓄液柱塞周周周周0.40-+相对速度排空充填访问和执行 Direct Fu nctions(直接功能)选择分离方法或在 Statu s页中输入参数值按 DirectFu nction屏幕 键选择欲实行的directfu nction输入功能参数此功能开始运行按 Menu /Statu s 键qMain screen(主屏幕)按 Menu /Statu s键 ,显示 Statu s 屏幕选择分离方法或在Statu s屏幕中输入参数值(第一页)按 Menu /Statu s 键各项参数的意义：1. METHOD: 所选用的方法。2. FLOW :流量。3. SYSTEM:系统压力，单位为PSI。4. COMPOSITION: A.B.C.D四个流动相的配比, 单位为％。5. SAMPLE: 样品室设定温度，和当前温度。(option)6. COLUMN: 柱温箱设定温度，和当前温度。7. S1,S2,S3,S4: 2690的四个开关，off/on。8. DEGASSER: 依次为脱气的状态的设定，脱气泵状态，当前的绝对压力值。NOTE：用箭头键，将光标移至参数位，...
