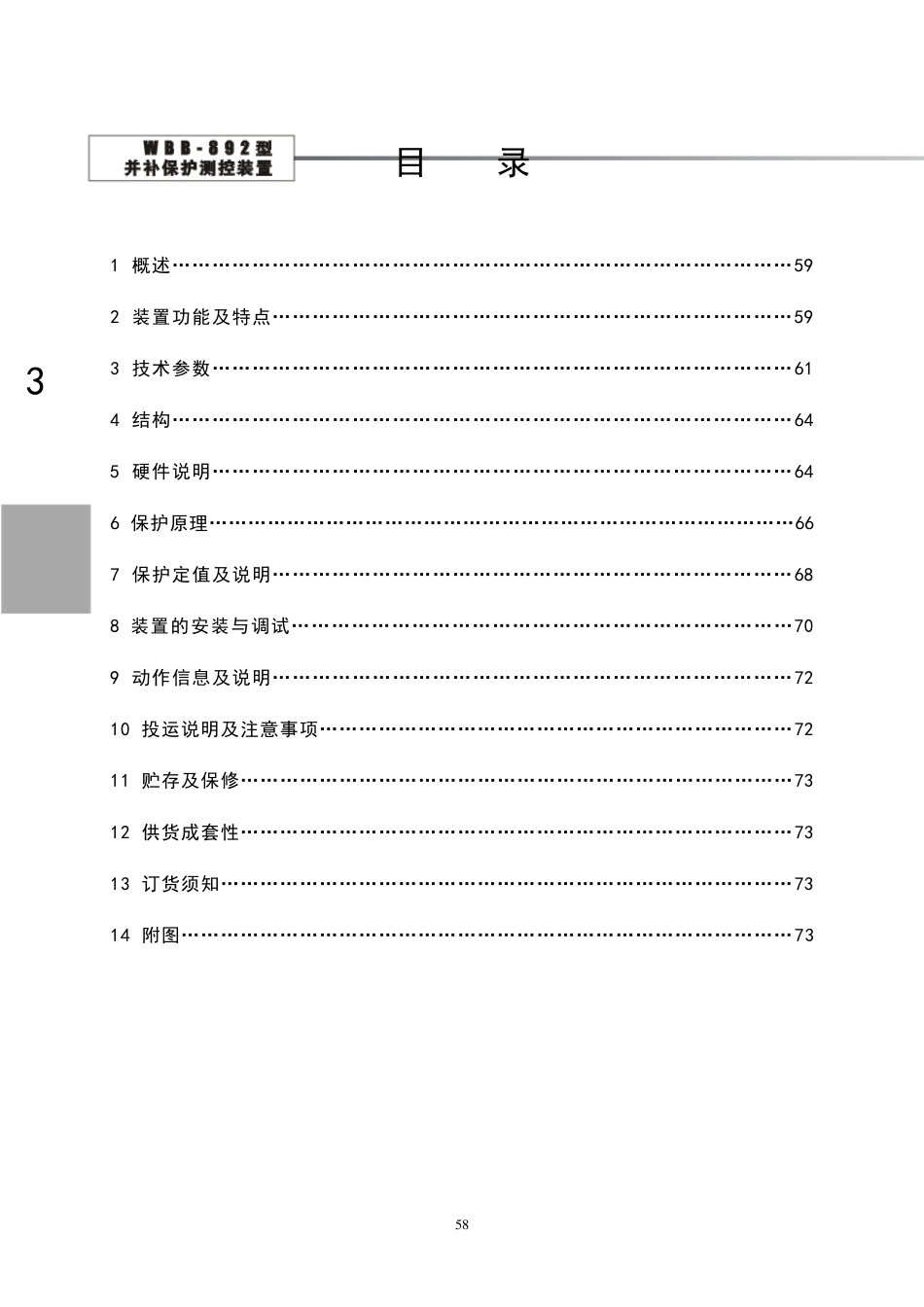

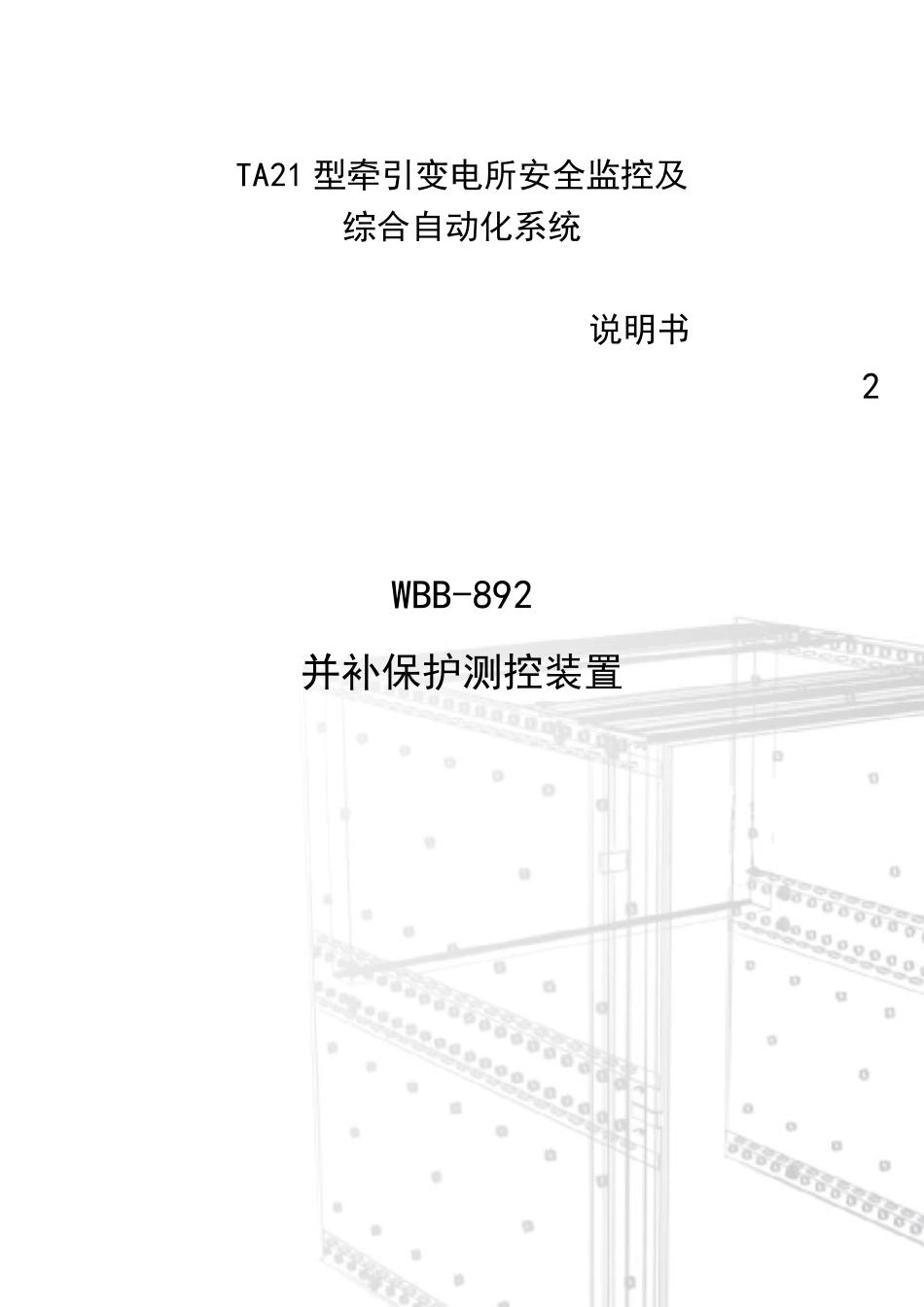

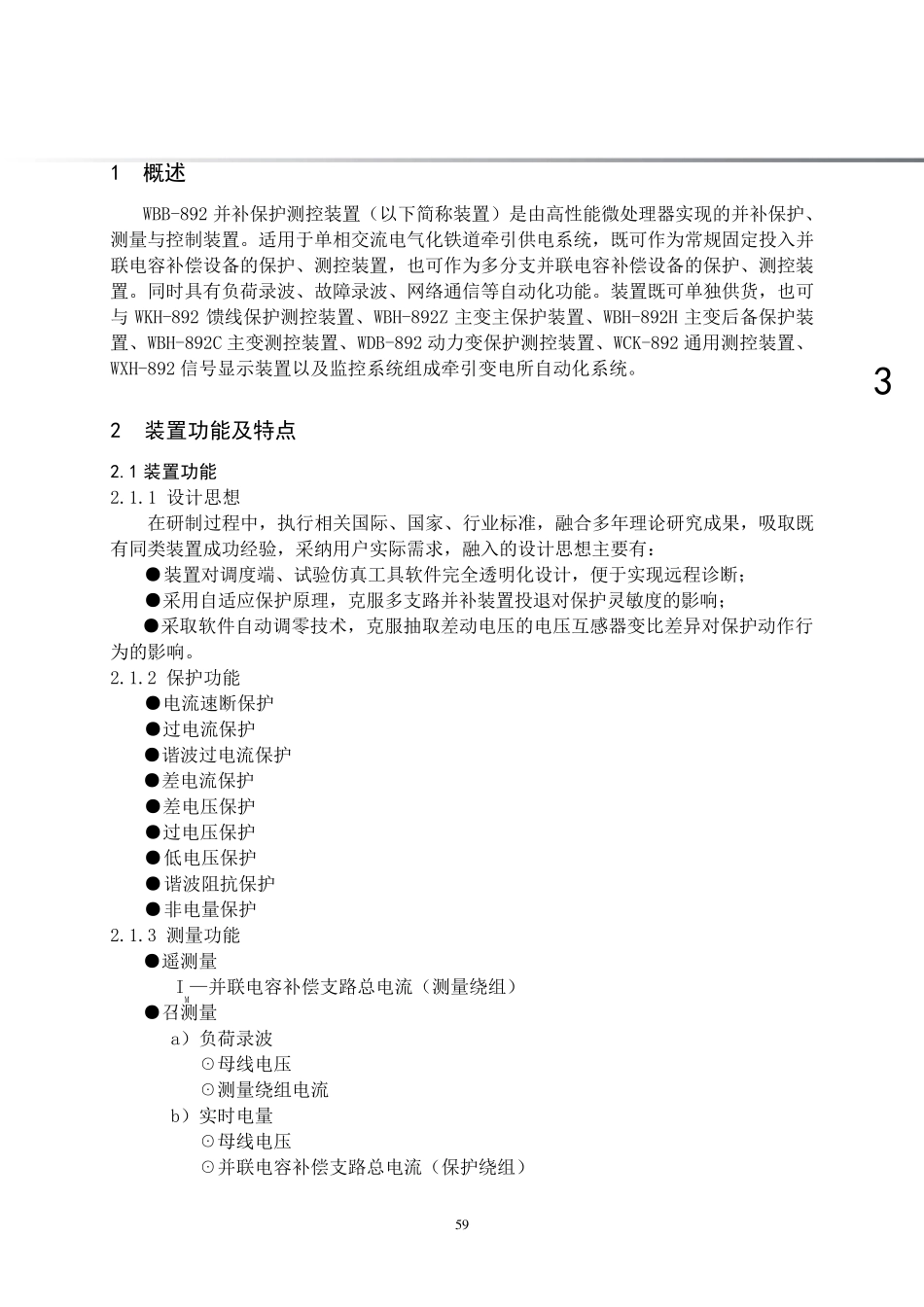

5 7 2 TA21 型牵引变电所安全监控及 综合自动化系统 说明书 WBB-892 并补保护测控装置 5 8 3 目 录 1 概述…………………………………………………………………………………59 2 装置功能及特点……………………………………………………………………59 3 技术参数……………………………………………………………………………61 4 结构…………………………………………………………………………………64 5 硬件说明……………………………………………………………………………64 6 保护原理………………………………………………………………………………66 7 保护定值及说明……………………………………………………………………68 8 装置的安装与调试…………………………………………………………………70 9 动作信息及说明……………………………………………………………………72 10 投运说明及注意事项………………………………………………………………72 11 贮存及保修…………………………………………………………………………73 12 供货成套性…………………………………………………………………………73 13 订货须知……………………………………………………………………………73 14 附图…………………………………………………………………………………73 5 9 3 1 概述 WBB-892 并 补 保 护 测 控 装 置 （ 以 下 简 称 装 置 ） 是 由 高 性 能 微 处 理 器 实 现 的 并 补 保 护 、测 量 与 控 制 装 置 。 适 用 于 单 相 交 流 电 气 化 铁 道 牵 引 供 电 系 统 ， 既 可 作 为 常 规 固 定 投 入 并联 电 容 补 偿 设 备 的 保 护 、 测 控 装 置 ， 也 可 作 为 多 分 支 并 联 电 容 补 偿 设 备 的 保 护 、 测 控 装置 。 同 时 具 有 负 荷 录 波 、 故 障 录 波 、 网 络 通 信 等 自 动 化 功 能 。 装 置 既 可 单 独 供 货 ， 也 可与WKH-892 馈 线 保 护 测 控 装 置 、 WBH-892Z 主 变 主 保 护 装 置 、 WBH-892H 主 变 后 备 保 护 装置 、 WBH-892C 主 变 测 控 装 置 、 WDB-892 动 力 变 保 护 测 控 装 置 、 WCK-892 通 用 测 控 装 置 ...
