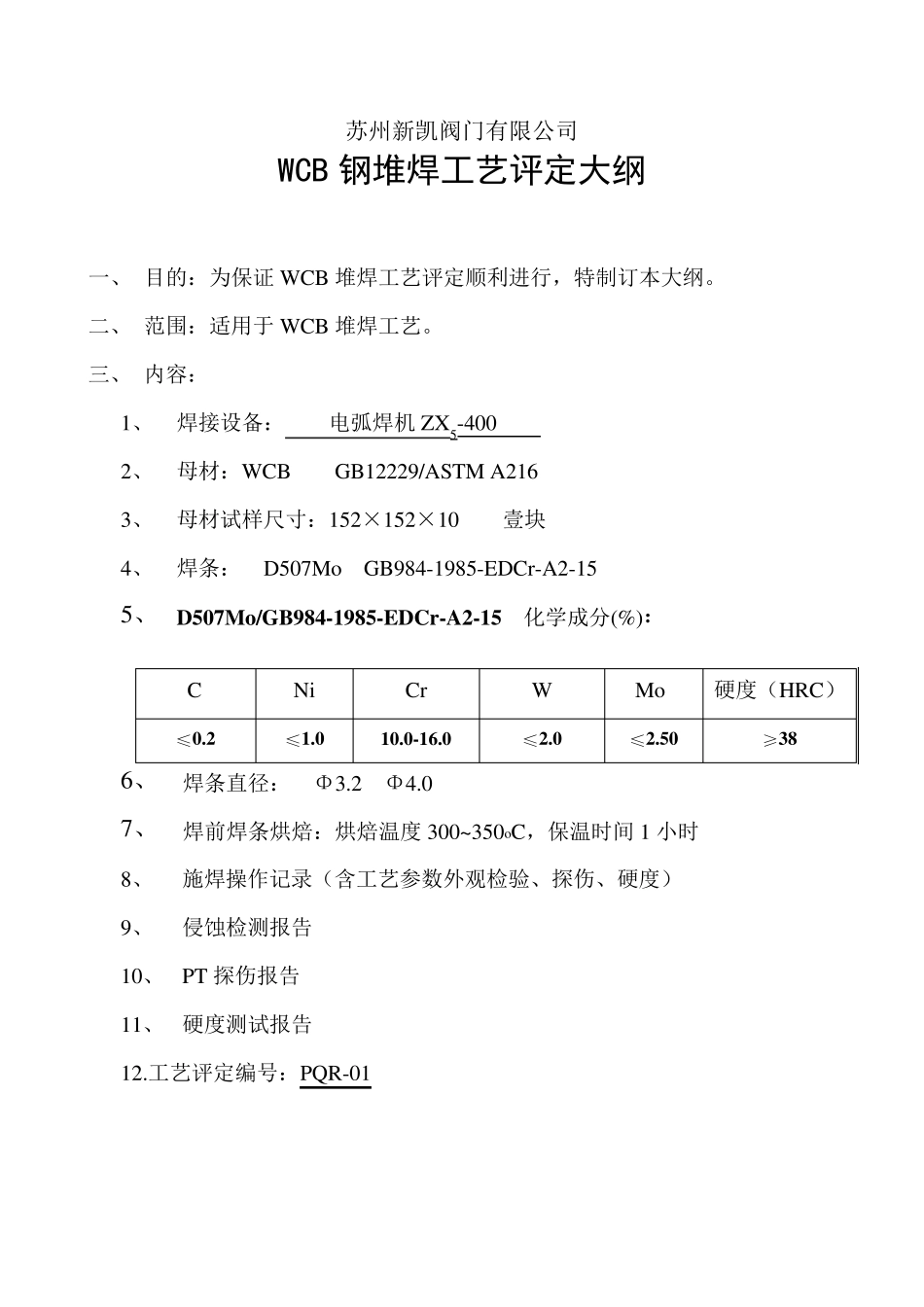

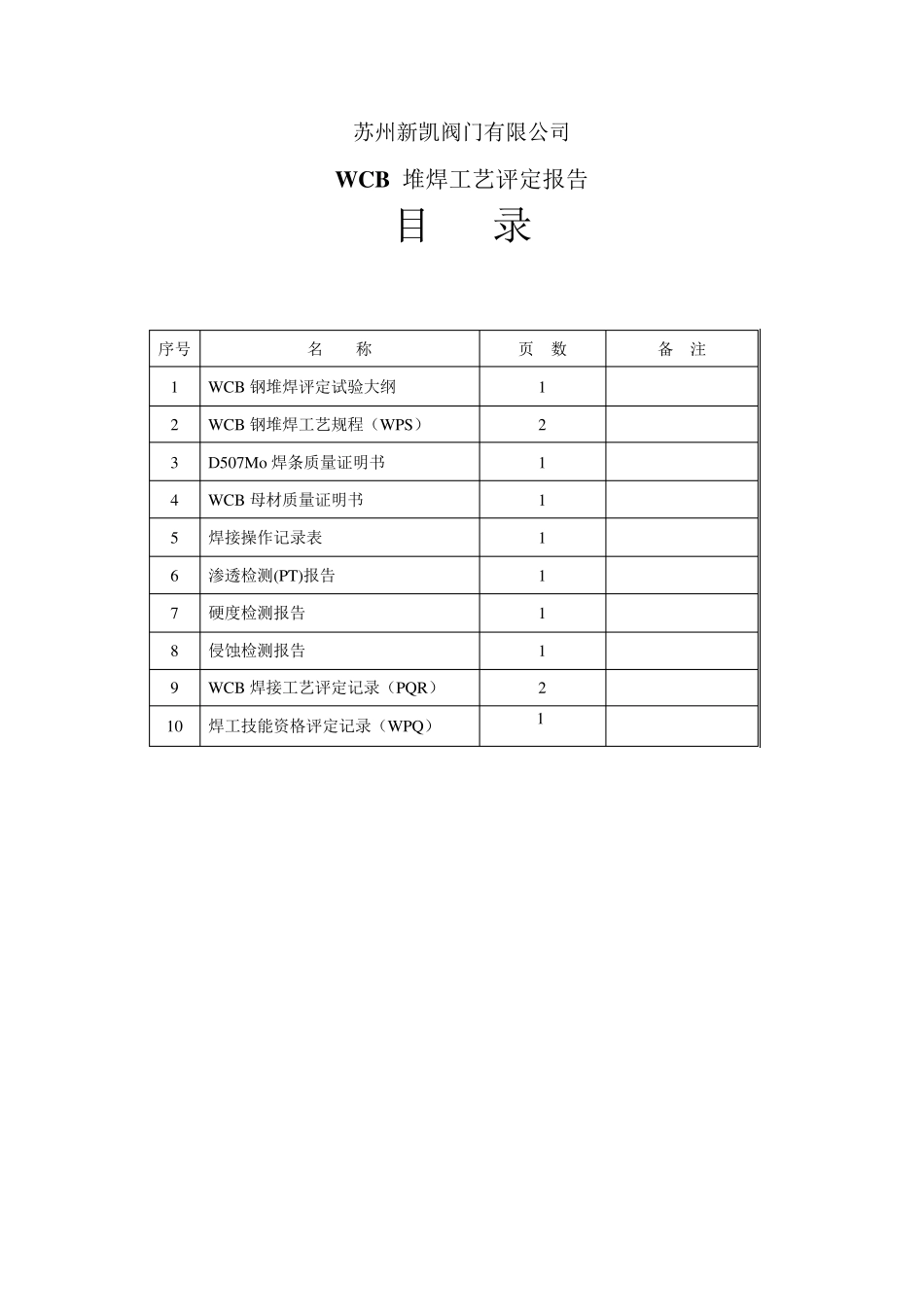

苏州新凯阀门有限公司 WCB 堆焊工艺评定和焊工技能资格评定 报告汇编 编 号： PQR-01/WPQ-01 焊接方法： SMAW 母材牌号： WCB-GB12229/A216 焊材牌号: D507Mo 完成日期: 2007.05.08 苏州新凯阀门有限公司 W CB 堆焊工艺评定报告 目 录 序号 名 称 页 数 备 注 1 WCB 钢堆焊评定试验大纲 1 2 WCB 钢堆焊工艺规程（WPS） 2 3 D507Mo焊条质量证明书 1 4 WCB 母材质量证明书 1 5 焊接操作记录表 1 6 渗透检测(PT)报告 1 7 硬度检测报告 1 8 侵蚀检测报告 1 9 WCB 焊接工艺评定记录（PQR） 2 10 焊工技能资格评定记录（WPQ） 1 苏州新凯阀门有限公司 WCB 钢堆焊工艺评定大纲 一、 目的：为保证WCB 堆焊工艺评定顺利进行，特制订本大纲。 二、 范围：适用于WCB 堆焊工艺。 三、 内容： 1、 焊接设备： 电弧焊机ZX5-400 2、 母材：WCB GB12229/ASTM A216 3、 母材试样尺寸：152×152×10 壹块 4、 焊条： D507Mo GB984-1985-EDCr-A2-15 5、 D507Mo/GB984-1985-EDCr-A2-15 化学成分(%)： C Ni Cr W Mo 硬度（HRC） ≤0.2 ≤1.0 10.0-16.0 ≤2.0 ≤2.50 ≥38 6、 焊条直径： Φ3.2 Φ4.0 7、 焊前焊条烘焙：烘焙温度 300~ 350oC，保温时间 1 小时 8、 施焊操作记录（含工艺参数外观检验、探伤、硬度） 9、 侵蚀检测报告 10、 PT 探伤报告 11、 硬度测试报告 12.工艺评定编号：PQR-01 焊接工艺规程（WPS） （ 参 见 ASME 锅 炉 压 力 容 器 规 范 第 Ⅸ 卷 ， QW-200.1） 公 司 名 称 苏 州 新 凯 阀 门 有 限 公 司 签 字 人 焊 接 工 艺 规 程 编 号 WPS-01 日 期 2007.05.08 所 依 据 的 工 艺 评 定 记 录 编 号 PQR-01 修 改 号 日 期 焊 接 方 法 SMAW（ 堆 焊 ） 自 动 化 等 级 □ 自 动 █ 手 工 □ 机 动 □ 半 自 动 对 于 每 一 母 材 一 填 充 金 属 的 组 合 均 需 分 别 填 表 接 头 （ QS-402） 接 头 型 式 见 示 意 图 衬 垫 □ 有 █ 无 衬 垫 材 料 （ 型 式 ） 金 属 不 熔 金 属 非 金 属 其 它 材 料 应 当 用 简 图 、 施 工 图 、 焊 接 代 号 或 文 字 说 明 来 说 明 被 焊 零 件 布 置 ， 需 要 时...
