WCDMA基本网络结构VIP免费

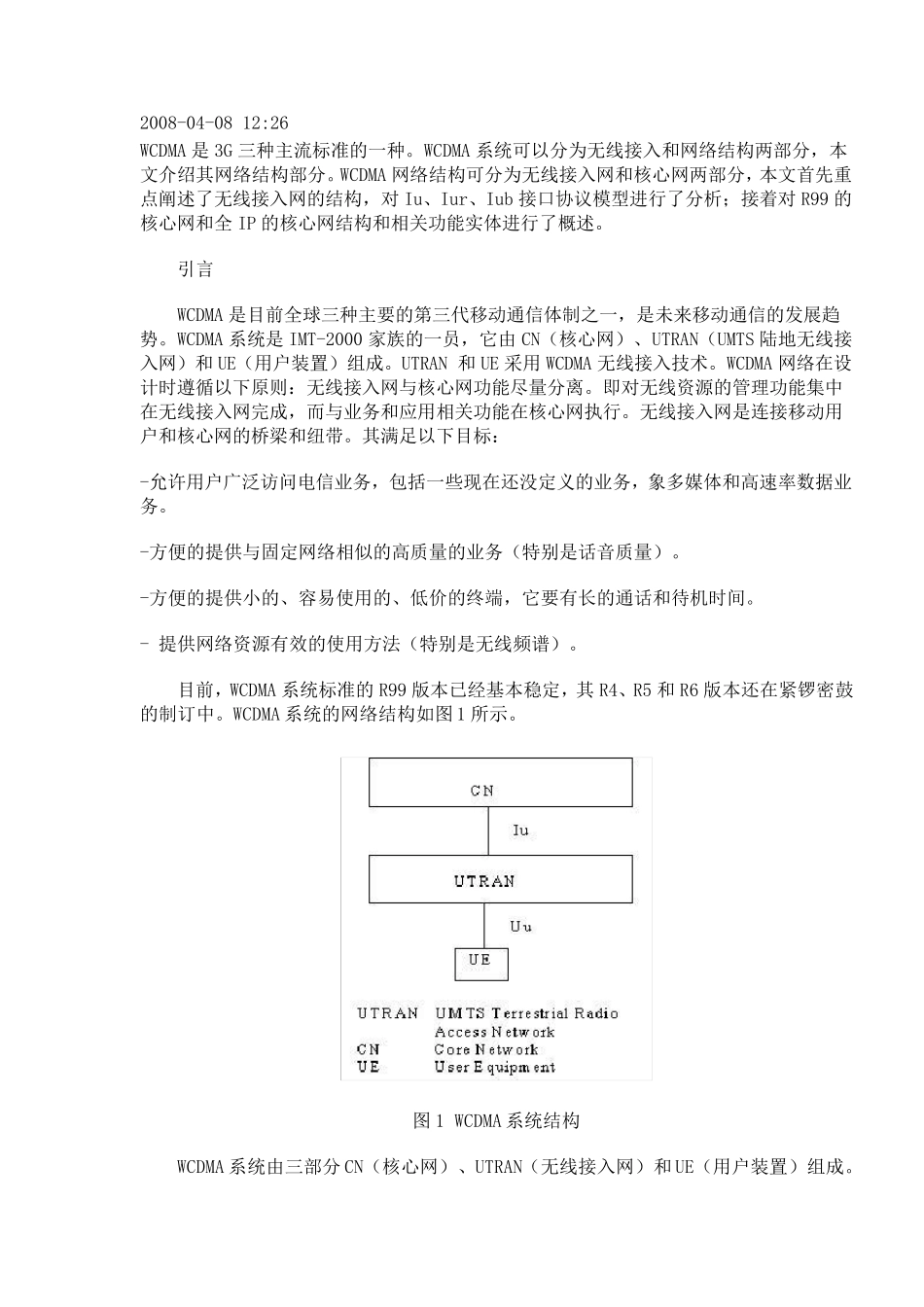

2008-04-08 12:26 WCDMA 是3G 三种主流标准的一种。WCDMA 系统可以分为无线接入和网络结构两部分，本文介绍其网络结构部分。WCDMA 网络结构可分为无线接入网和核心网两部分，本文首先重点阐述了无线接入网的结构，对Iu、Iur、Iub 接口协议模型进行了分析；接着对R99 的核心网和全 IP 的核心网结构和相关功能实体进行了概述。 引言 WCDMA 是目前全球三种主要的第三代移动通信体制之一，是未来移动通信的发展趋势。WCDMA 系统是IMT-2000 家族的一员，它由 CN（核心网）、UTRAN（UMTS 陆地无线接入网）和UE（用户装置）组成。UTRAN 和UE 采用 WCDMA 无线接入技术。WCDMA 网络在设计时遵循以下原则：无线接入网与核心网功能尽量分离。即对无线资源的管理功能集中在无线接入网完成，而与业务和应用相关功能在核心网执行。无线接入网是连接移动用户和核心网的桥梁和纽带。其满足以下目标： -允许用户广泛访问电信业务，包括一些现在还没定义的业务，象多媒体和高速率数据业务。 -方便的提供 与固 定网络相似 的高质 量的业务（特 别 是话 音 质 量）。 -方便的提供 小 的、容 易 使 用的、低 价 的终 端 ，它要有 长 的通话 和待 机 时间 。 - 提供 网络资源有 效 的使 用方法 （特 别 是无线频 谱 ）。 目前，WCDMA 系统标准的R99 版 本已 经 基 本稳 定，其R4、R5 和R6 版 本还在紧 锣 密 鼓的制订 中。WCDMA 系统的网络结构如 图 1 所 示 。 图 1 WCDMA 系统结构 WCDMA 系统由三部分CN（核心网）、UTRAN（无线接入网）和UE（用户装置）组成。CN 与UTRAN 的接口定义为Iu 接口，UTRAN 与UE 的接口定义为Uu 接口。 本文将重点阐述WCDMA 系统的网络结构。其网络结构的基本特点是核心网从GSM 的核心网逐步演进和过渡；而无线接入网则是革命性的变化，完全不同于GSM 的无线接入网；而业务是完全兼容GSM 的业务，体现了业务的连续性。 无线接入网 UTRAN 包括许多通过Iu 接口连接到CN 的RNS。一个RNS 包括一个RNC 和一个或多个Node B。Node B 通过Iub 接口连接到RNC 上，它支持FDD 模式、TDD 模式或双模。Node B包括一个或多个小区。 UTRAN 内部，RNSs 中的RNCs 能通过Iur 接口交互信息, Iu 接口和Iur 接口是逻辑接口。Iur 接口可以是RNC 之间物理的直接相连或通过适当的传输网络实现。UTRAN 结构如图 2 所示。 图 2 UTRA...
