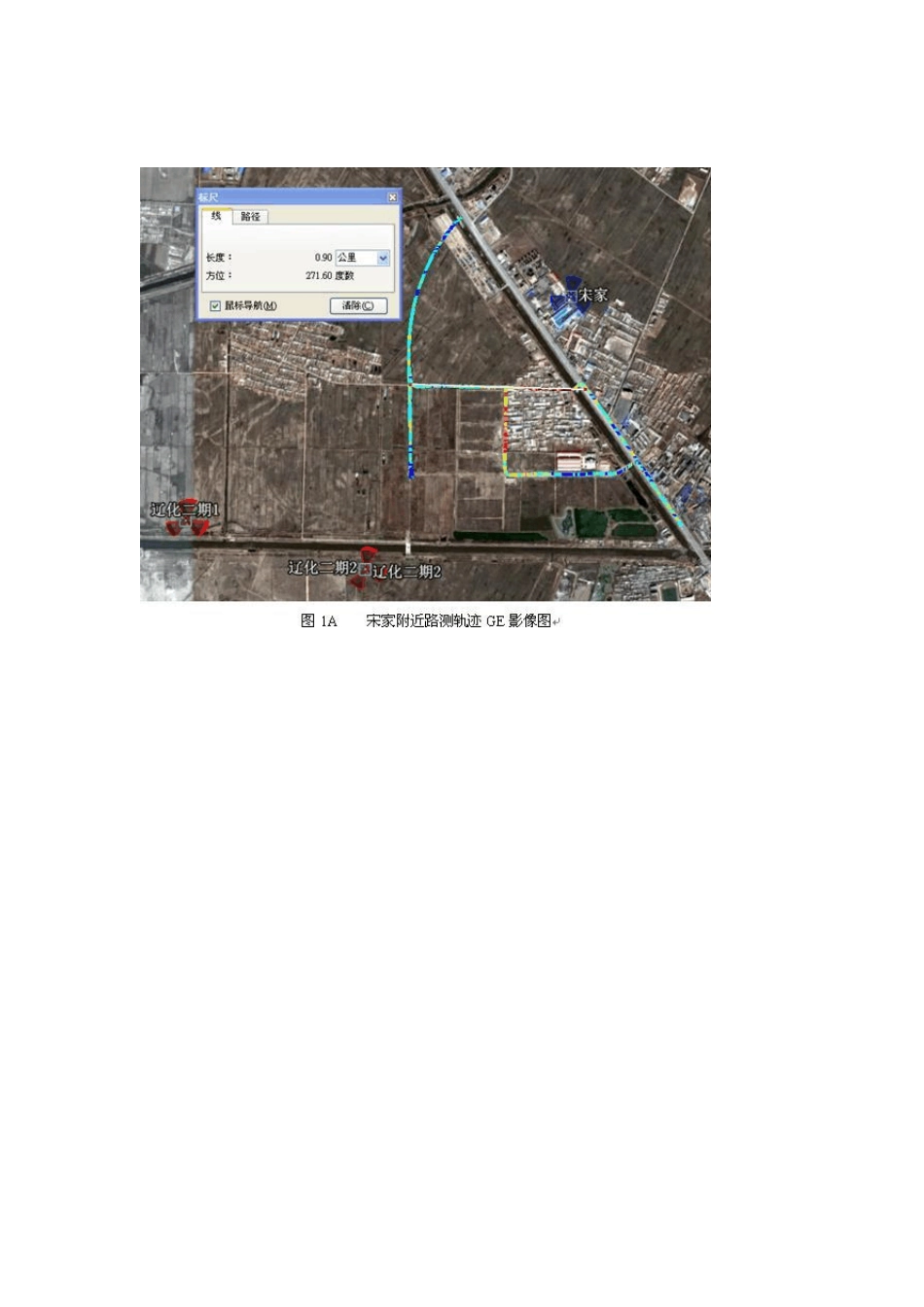

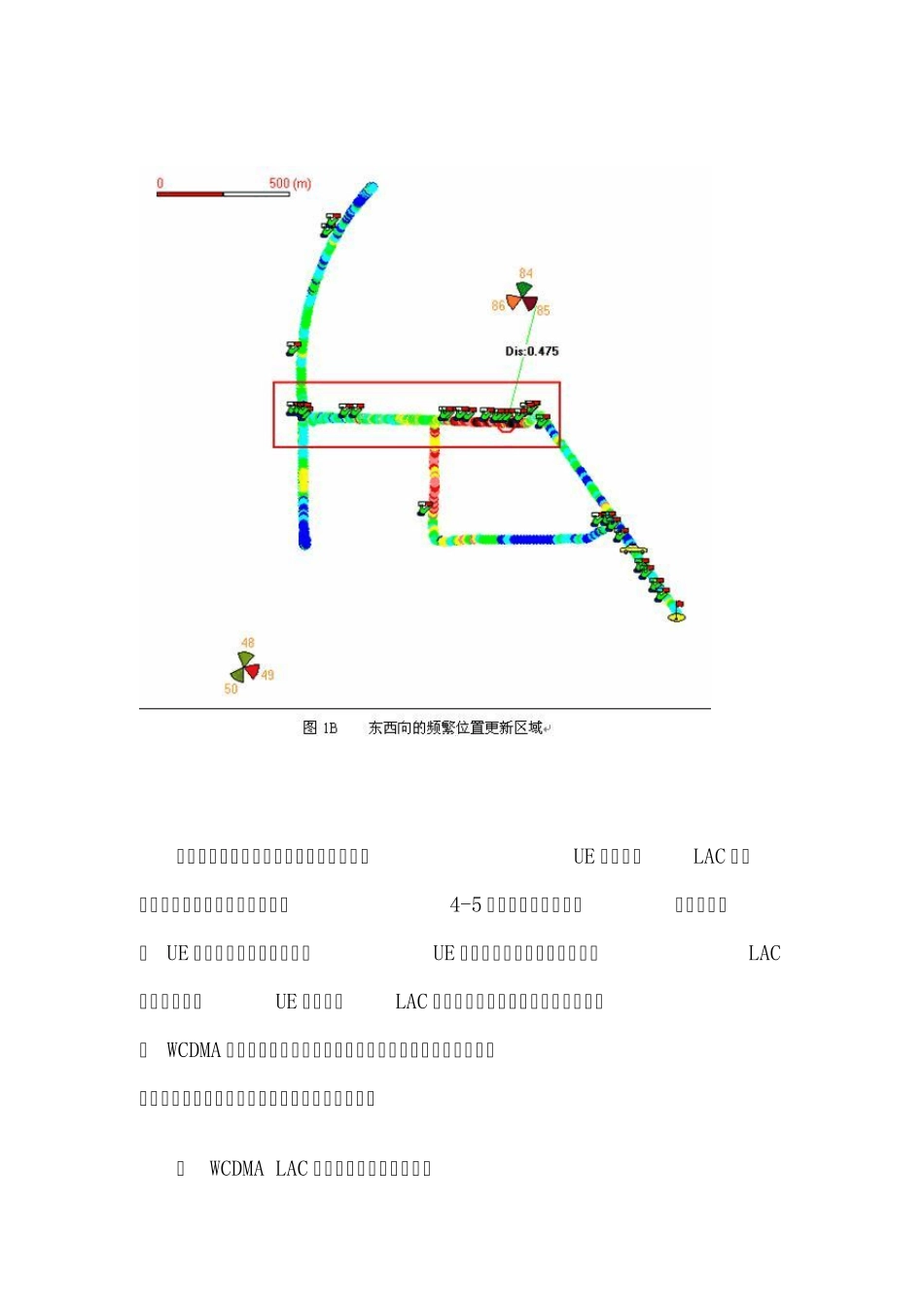

WCDMA 频繁位置更新登记的分析和优化 技术总监 李华 一 WCDMA LAC 区边界频繁位置更新登记概述 位置区边界两侧,UE 从一侧的小区重选到另一侧的小区时,新小区中广播的LAI 与 UIM 卡中存在的LAI 不一致,UE 就会发起位置更新登记。位置更新登记是移动性管理的重要内容,包括GSM 和 WCDMA在内的任何移动通信系统都不能脱离位置区管理。 但是实际测试中,我们注意到与GSM 网络边界区位置频繁更新情况比较少见不同,WCDMA 网络经常会在位置区边界发生频繁位置更新,有时候一连几次甚至十几次位置更新。下图是某地联通WCDMA 网络某区和某县之间LAC 边界在宋家附近村庄频繁位置更新的情况,图1A是路测轨迹在google earth 上的影像图,图1B 是路测轨迹,其中手形图标为位置更新登记标志。红色基站从属于RNC***8( LAC****5) ,蓝色基站从属于RNC***9( LAC****6)。在图中所示东西向900 米的路程,5 分钟的时间里,共发生了20 次位置更新。 众所周知边界区位置更新登记发生时,从UE 重选到新LAC 中的小区到完成位置更新登记有一个4-5 秒的寻呼死区时间,在此期间如果 UE 做被叫,网络下发寻呼,UE 是收不到的(原因是网络在老LAC中发寻呼,而UE 已经在新LAC 中的小区下),影响被叫的接通率。而 WCDMA 在边界区如此频繁的位置更新必定对这些区域内的用户被叫接通率造成很大影响,我们必须对此充分重视。 二 WCDMA LAC 区边界频繁位置更新分析 为了进一步揭示WCDMA 在 LAC 边界的频繁位置更新的成因,下面我们先来看一个案例。这个案例在某地市区东面城郊结合部(如图2所示),涉及三个WCDMA 基站,分别是华油客运公司、海辰宾馆和新立前胡,三站基本信息见下表。 此例中在东西向1050 米,南北向300 米的来回测试中,共发生23 次位置更新登记。分析发现这些位置更新登记可分为两类:一类是 UE 空闲模式下,重选到其他LAC 的小区,而后发生位置更新登记;另一类是UE 在发生位置更新登记时,当 RRC 连接建立后,UE 上报1A事件,有其他LAC 的小区被加入到激活集中,而位置更新登记完成释放 RRC 后,UE 直接驻留到那个被加到激活集中的其他LAC 的小区,而后紧接着再做位置更新登记。 为清晰描述,我们选择图3 所示区域中连续的三次位置更新登记进行阐述。后续路测图中电话黄圈图标为起呼标志,手形图标为位置更新完成标志。 ( 1)测试车由东往西行进,起先UE 驻留在海辰宾馆S2( P...
