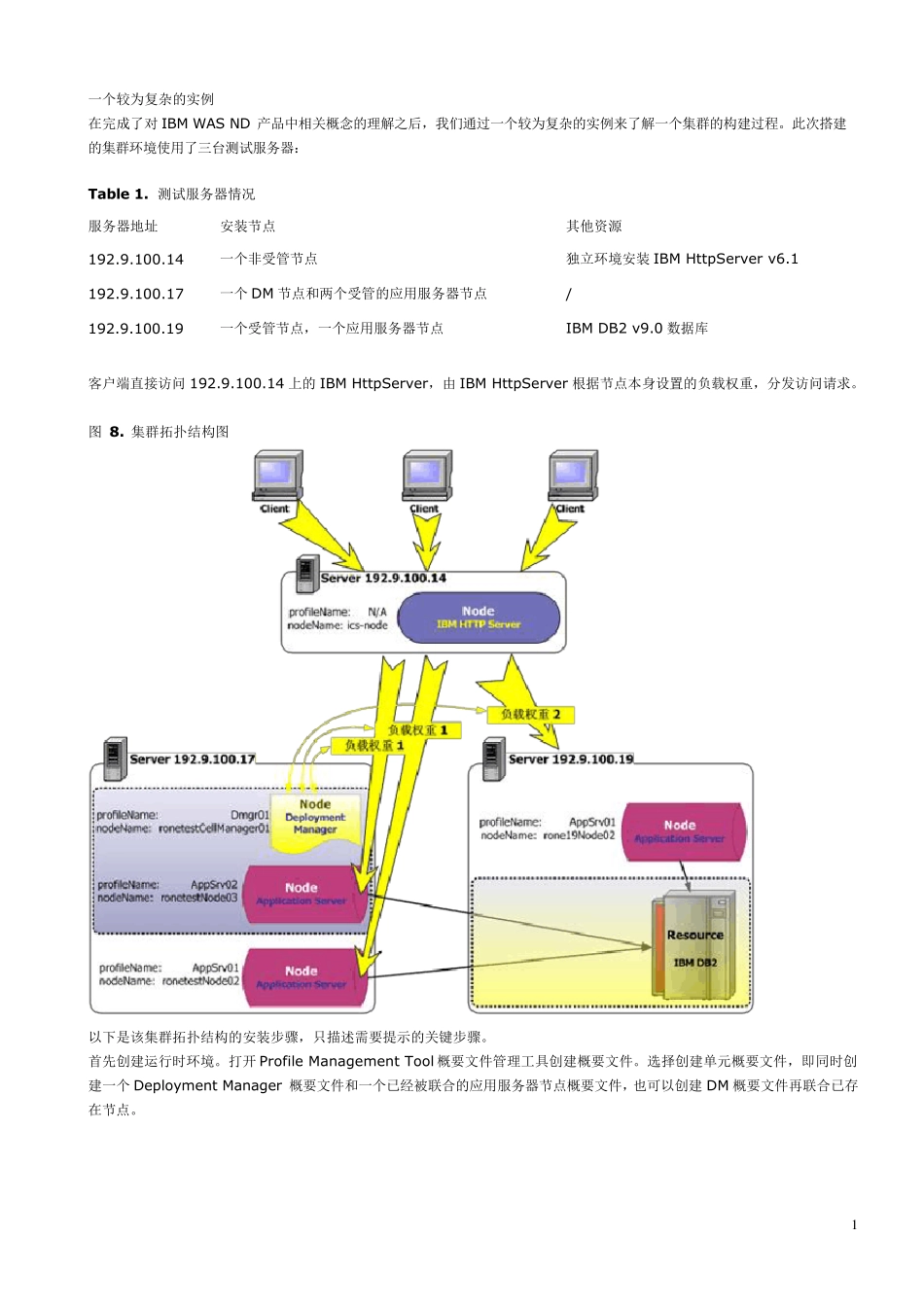

1 一个较为复杂的实例 在完成了对IBM WAS ND 产品中相关概念的理解之后，我们通过一个较为复杂的实例来了解一个集群的构建过程。此次搭建的集群环境使用了三台测试服务器： Table 1. 测试服务器情况 服务器地址 安装节点 其他资源 192.9.100.14 一个非受管节点 独立环境安装 IBM HttpServer v6.1 192.9.100.17 一个DM 节点和两个受管的应用服务器节点 / 192.9.100.19 一个受管节点，一个应用服务器节点 IBM DB2 v9.0 数据库 客户端直接访问 192.9.100.14 上的IBM HttpServer，由 IBM HttpServer 根据节点本身设置的负载权重，分发访问请求。 图 8. 集群拓扑结构图 以下是该集群拓扑结构的安装步骤，只描述需要提示的关键步骤。 首先创建运行时环境。打开 Profile Management Tool 概要文件管理工具创建概要文件。选择创建单元概要文件，即同时创建一个Deployment Manager 概要文件和一个已经被联合的应用服务器节点概要文件，也可以创建DM 概要文件再联合已存在节点。 2 图 9 . 创建成功后在Deployment Manager 概要文件环境中登录到管理控制台，可以在“系统管理”中看见DM 相关资源。 3 图 10. 节点列表。可以看见各种类型的节点：应用服务器节点、单元节点、HttpServ er 非受管节点。可以在此添加新的节点或联合已有非受管节点。各节点与单元主配置文件的同步操作也可以在这里完成。 图 11. Node Agent 列表。可以看见3 个应用服务器节点被联合到单元之后，成为受管节点，开启了 Node Agent 进程。Node Agent在这里只能停止和重新启动。停止了之后就不能在此启动，需要回到 Node 下的概要文件中使用命令行去启动 Node Agent。 4 图 12. 在“服务器”中选择“集群”，新建。一般来说，如果创建了集群，那么对各个单独节点的操作都应该在集群或 DM 中操作，而不应该去“服务器”中的“应用程序服务器”中单独操作。 图 13. 为集群添加成员（节点），并且在添加成员的同时重命名一个短名称。分配负载权重。指定分配给应用程序服务器的工作量。值的范围是 0 到 20。权重值越大表明将分得越多的工作量。 5 图 14. 可以对集群进行启动和停止操作。对集群进行启动停止，就是对集群内的成员节点进行启动停止。 图 15. 接下来安装 w eb 服务器，本例中采用 IBM HTTP SERVER（IHS）。安装 IHS 的过程中注意在安装 WAS IHS 插件，填写Applicatio...
