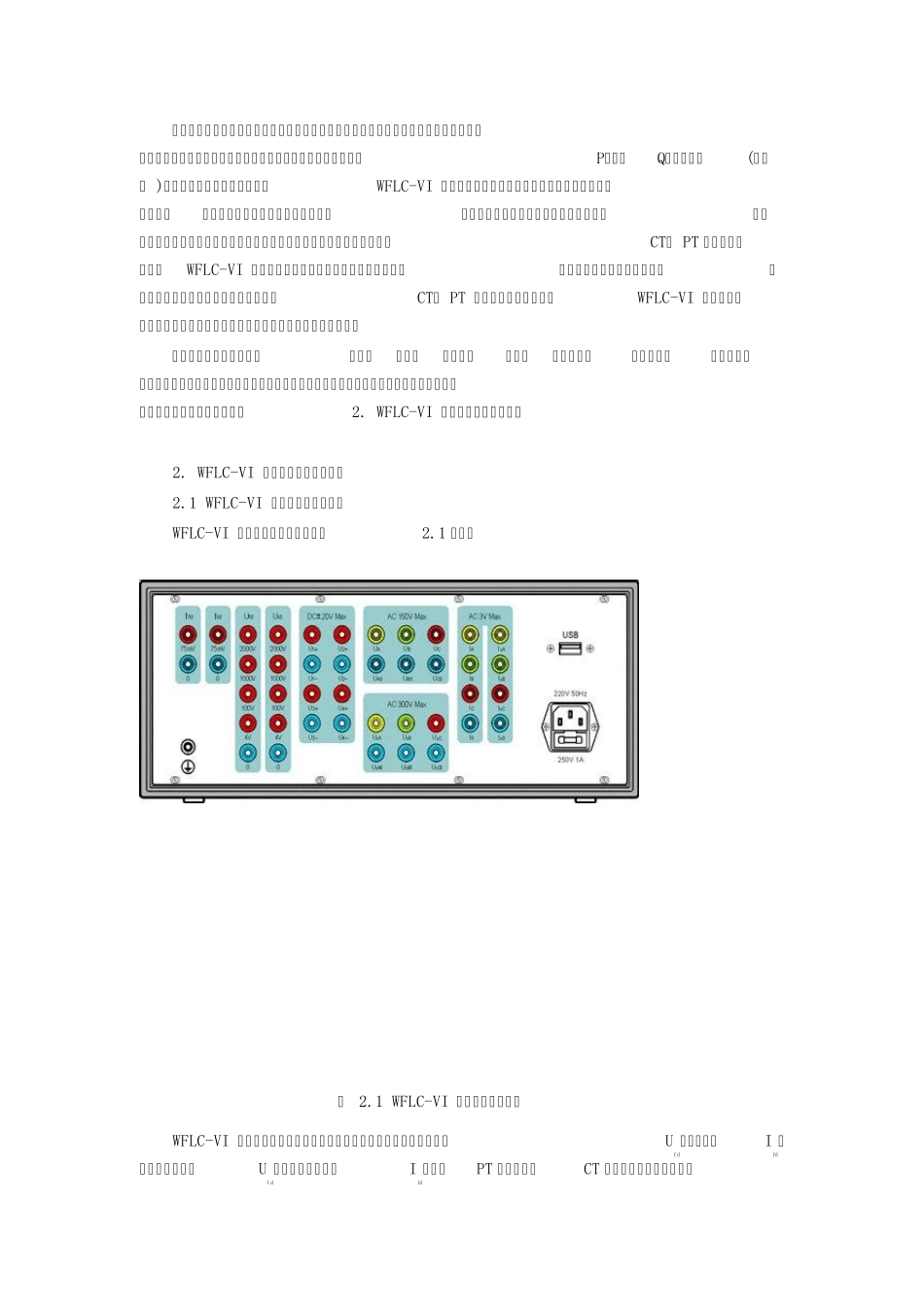

WFLC-VI 记录分析仪 1. 概述 1.1 WFLC-VI 记录分析仪的用途 WFLC-VI 型便携式电量记录分析仪是继WFLC-2 型之后，基于虚拟仪器(Virtual Instruments)的概念开发出的新一代产品。WFLC-VI 可以在各种场合替代光线示波器，且性能极优。集数据采集、记录、计算、分析处理及图形、表格的打印输出于一体，且体积小、重量轻、操作简便、功能完善。 WFLC-VI 广泛适用于发电厂、变电站、实验室的各种电气试验的动态数据记录及静态数据记录，采用便携机作为采集器的上位控制机，用户所有的操作都在简单明了、界面十分友好的WINDOWS 环境下进行，使用极为方便。具有多种分析、计算功能：交流量有效值、有功、无功、初始稳态值、最大值、最小值、终了稳态值、超调量、调节时间、上升时间、时间常数、振荡次数、响应时间、响应比、顶值倍数、阻尼系数、电动机启动电流倍数、启动时间、高次谐波量、相位关系等。 WFLC-VI 单组记录、制表及绘制关系曲线功能使得各种静态特性试验 (如发电机短路特性试验、开路特性试验及进相试验、CT、 PT 伏安特性试验等)的试验接线大为简化，试验过程及后期数据处理变为极其简单。只需一台WFLC-VI 及一人就能完成以上试验的数据记录工作；数据处理工作则由WFLC-VI 上位机软件进行伏安特性曲线的绘制及打印输出，使得试验操作人员的工作量减少到了最少。 WFLC-VI 可以采集20 路模拟量(包括系统频率、功角)、 8 路输入开关量(录取各种继电器的动作顺序及时间)、 8 路可编程输出开关量(时间继电器)，现场高达2000V 的发电机转子电压、小到0～ 75mV 的分流器电压信号、PT 电压(0～ 150V)、 CT 电流(0～ 25A)都可以不经任何处理直接接入相应通道上。 记录启动方式有：手工启动、开关量预启动、模拟量预触发及时间延迟触发四种。使得各种试验的记录工作更加简单方便。 WFLC-VI 特别适合发电机及励磁系统试验，可按国标的要求分析计算得出励磁系统的各项技术、性能指标。同时还可做类似的高压试验，继电保护试验，继电器校核试验。 1.2 WFLC-VI 记录分析仪的特点 WFLC-VI 采集通道：可同时采集20 个模拟通道及八个开关输入量，并有8 个开关输出量 (继电器接点输出)。采样频率有：1600Hz、 3200Hz、 6400Hz、 12800Hz 四种。 采集容量由上位机内存容量所决定。自动按所用上位机的日期记录试验日期。上位机软件采用虚拟示波器的方式实时显示各通道数据，并且可以动态地调整虚拟示波器...
