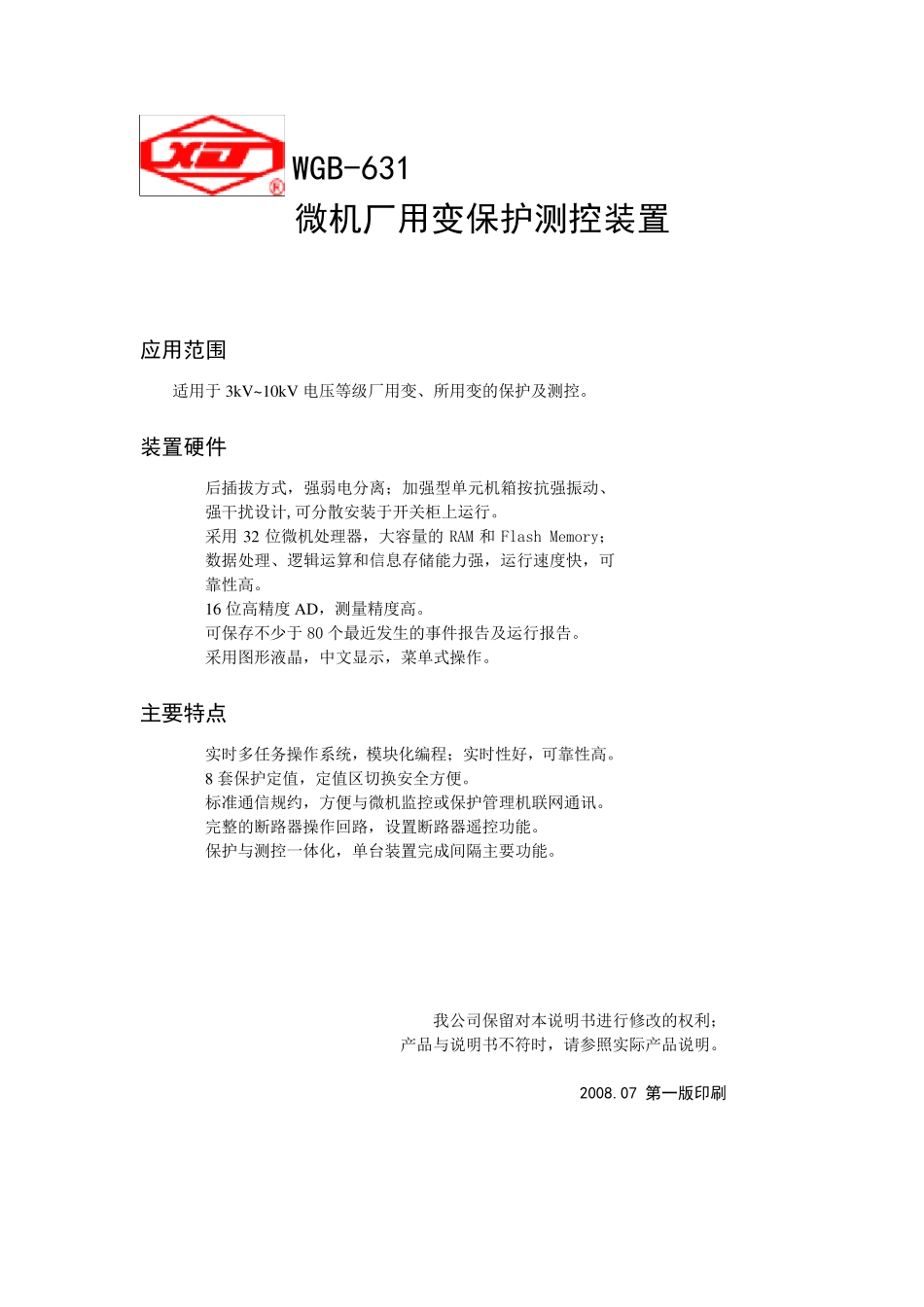

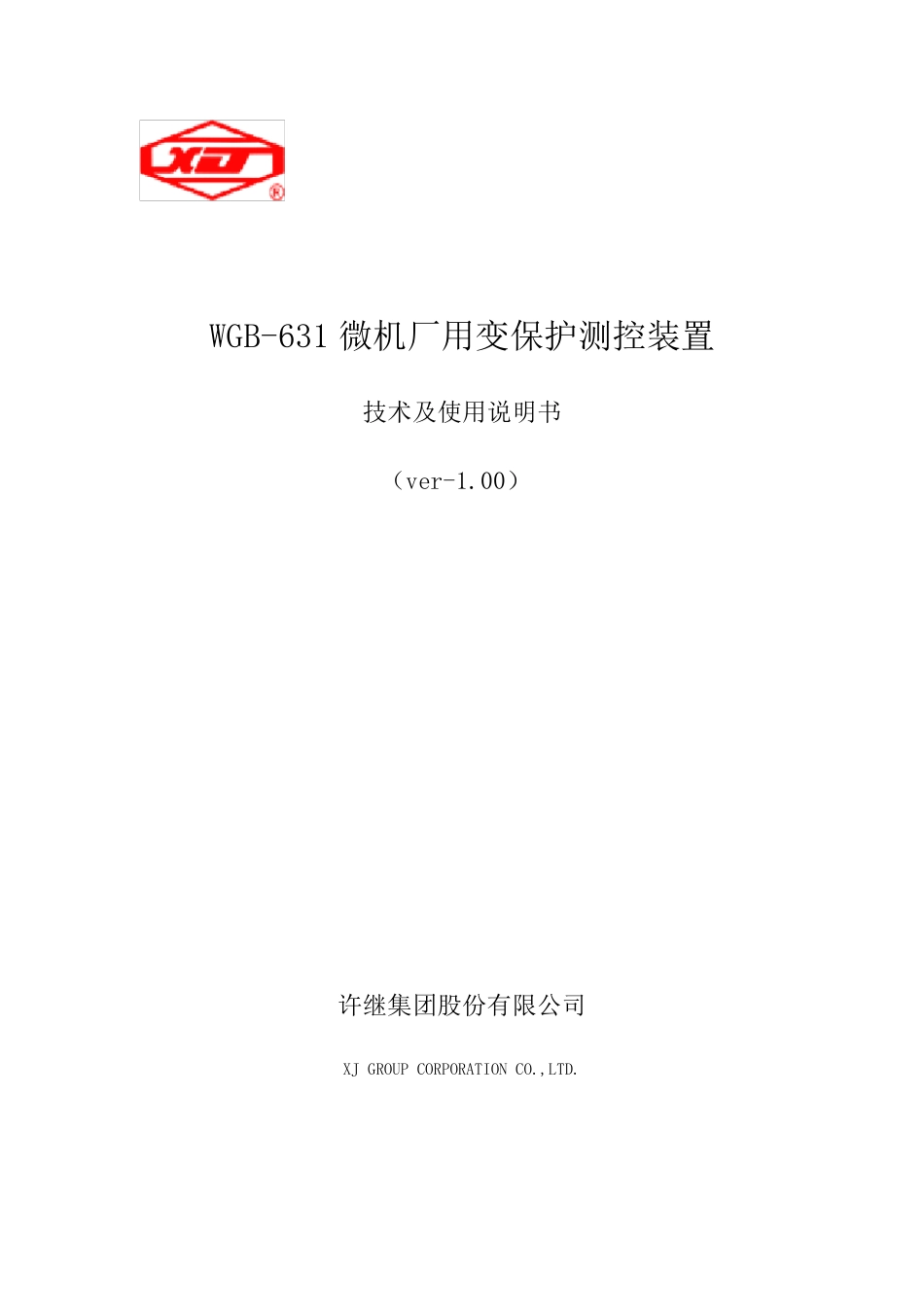

WGB-631 微机厂用变保护测控装置 技术及使用说明书 （ver-1.00） 许继集团股份有限公司 XJ GROUP CORPORATION CO.,LTD. WGB-631 微机厂用变保护测控装置 应用范围 适用于3kV~10kV 电压等级厂用变、所用变的保护及测控。 装置硬件 后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运行。 采用32 位微机处理器，大容量的 RAM 和 Flash Memory；数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。 16 位高精度 AD，测量精度高。 可保存不少于80 个最近发生的事件报告及运行报告。 采用图形液晶，中文显示，菜单式操作。 主要特点 实时多任务操作系统，模块化编程；实时性好，可靠性高。 8 套保护定值，定值区切换安全方便。 标准通信规约，方便与微机监控或保护管理机联网通讯。 完整的断路器操作回路，设置断路器遥控功能。 保护与测控一体化，单台装置完成间隔主要功能。 我公司保留对本说明书 进 行修 改 的权 利 ； 产 品 与说明书 不符 时，请 参 照 实际 产 品 说明。 2008.07 第一版印刷WGB-631微机厂用变保护测控装置 1 1 装置简介 1 1.1 功能配置 1 1.2 主要特点 1 2 技术指标 2 2.1 额定数据 2 2.2 功耗 2 2.3 环境条件 2 2.4 抗干扰性能 3 2.5 绝缘性能 3 2.6 机械性能 3 2.7 各元件工作范围及误差 3 2.8 测量精度 4 3 装置硬件 4 3.1 机箱结构 4 3.2 主要插件 5 4 保护原理 6 4.1 三段电流电压方向保护 6 4.2 过负荷保护 6 4.3 反时限过流保护 6 4.4 负序过流保护 7 4.5 高压侧零序保护 7 4.6 低压侧零序定时限保护 7 4.7 低压侧零序反时限保护 8 4.8 低电压保护 8 4.9 零序电压保护 8 4.10 PT断线告警 9 4.11 非电量保护 9 4.12 备用非电量保护 9 4.13 控制回路异常 10 4.14 手车位置异常告警 10 4.15 跳位异常告警 10 4.16 弹簧未储能告警 11 4.17 装置故障告警 11 WGB-631微机厂用变保护测控装置 2 4.18 遥测、遥信、遥控及遥脉功能 11 4.19 录波 11 4.20 G P S对时 11 5 定值范围及动作告警信息 11 5.1 压板整定信息 11 5.2 定值整定及说明 12 5.3 动作信息及说明 13 6 装置对外接线 15 6.1 装置对外接线 15 6.2 装置辅助电源 15 6.3 交流电流及电压输入 15 6.4 开入及开入电源...
