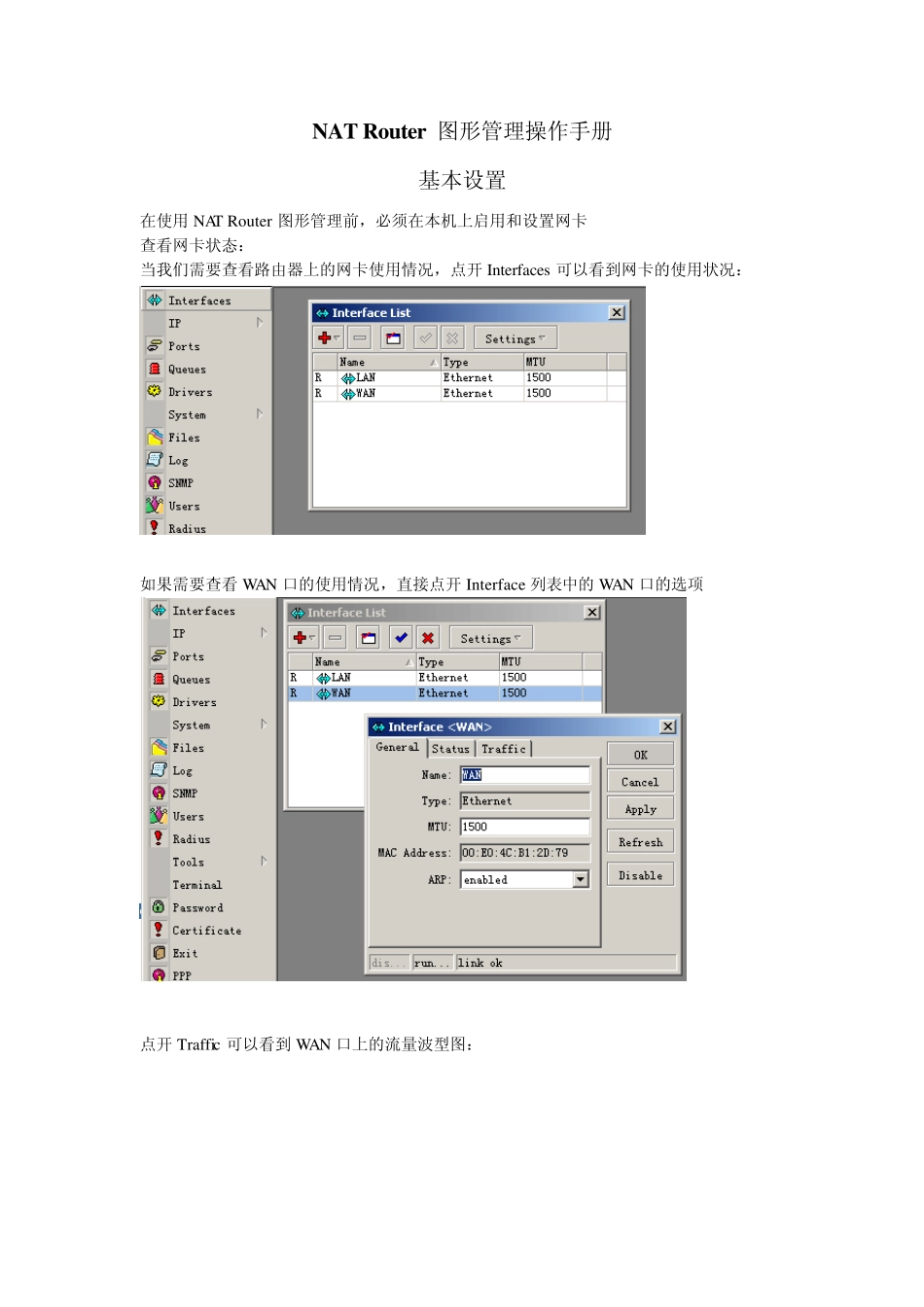

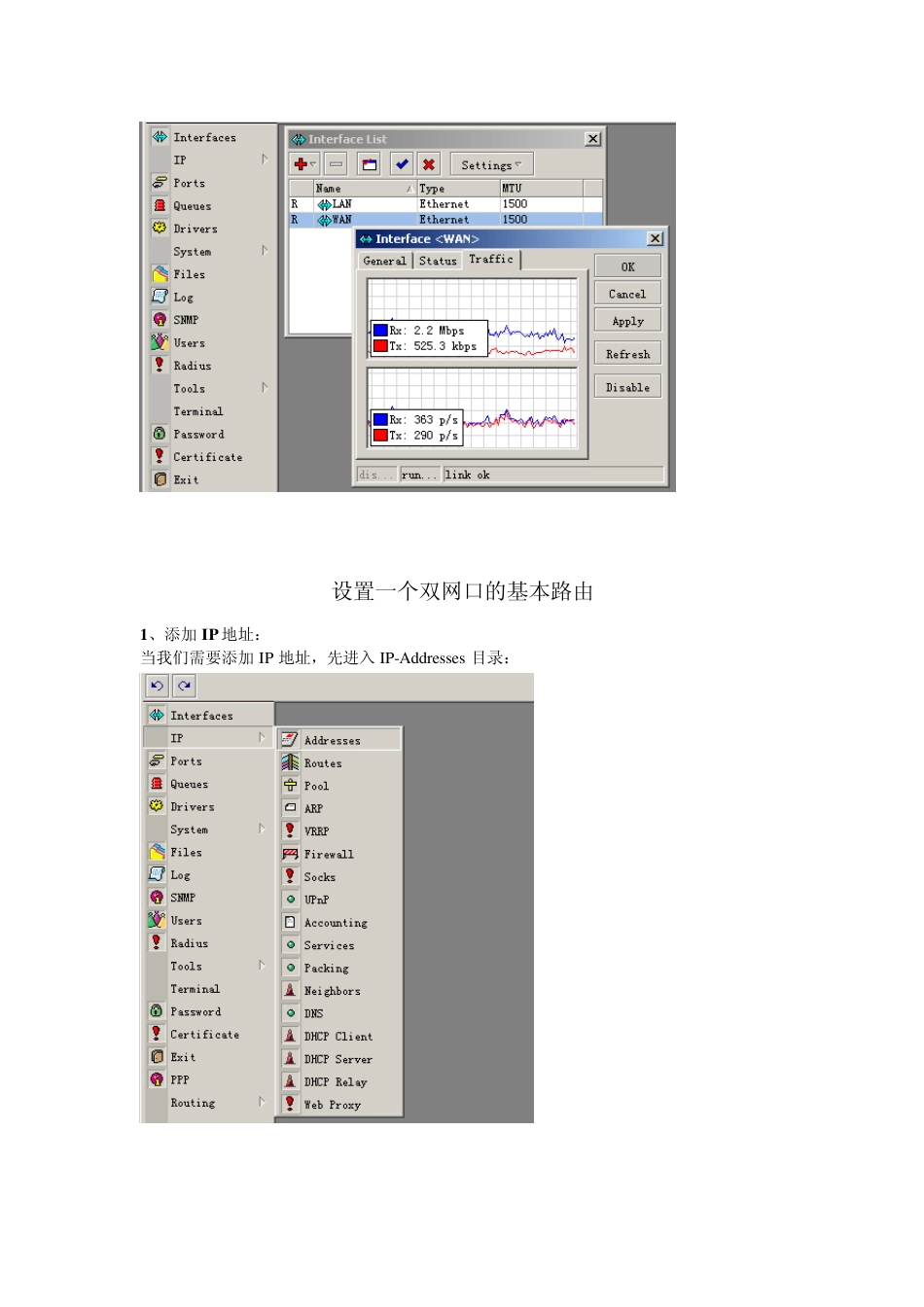

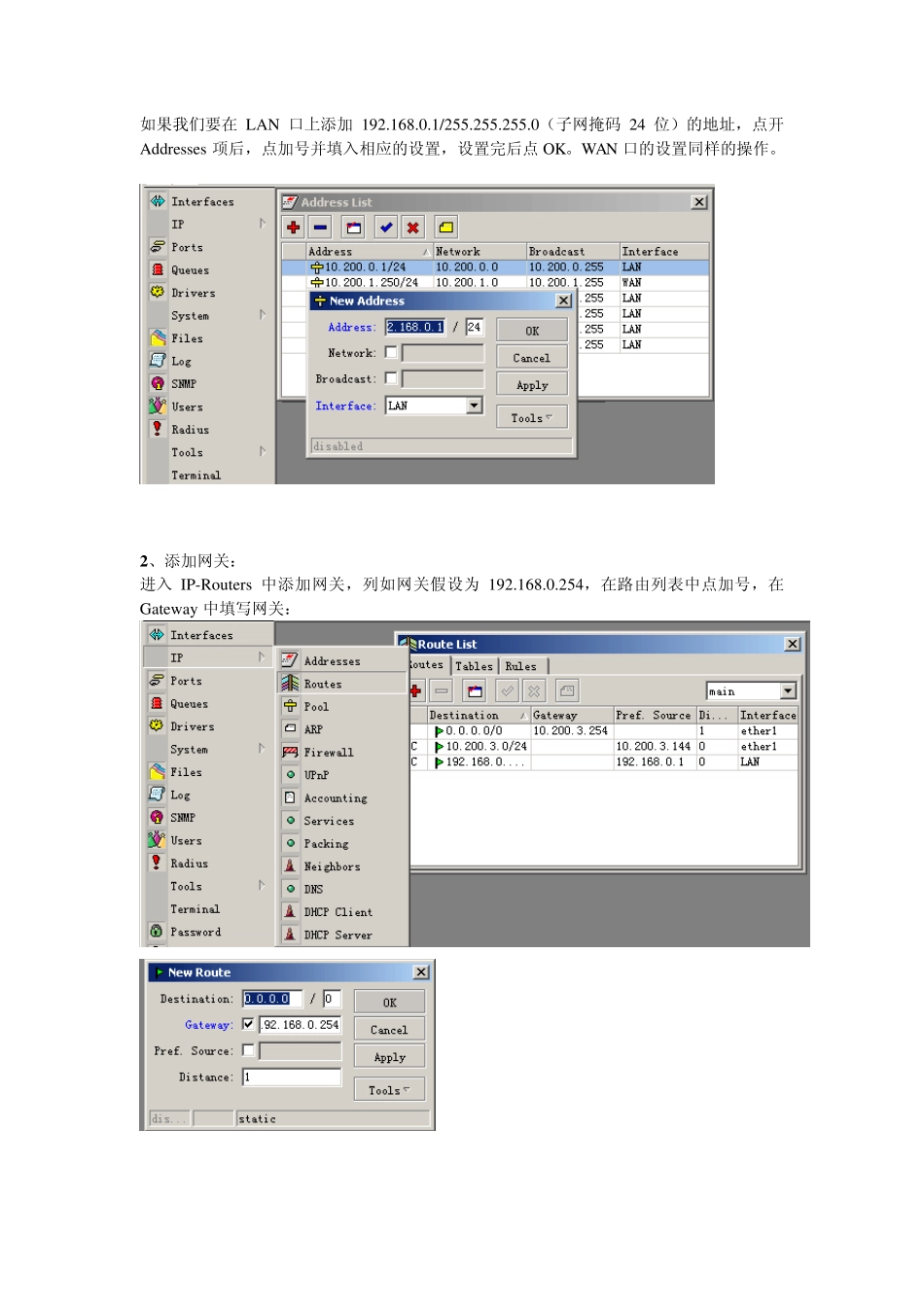

NAT Rou ter 图形管理操作手册 基本设置 在使用NAT Rou ter 图形管理前，必须在本机上启用和设置网卡 查看网卡状态： 当我们需要查看路由器上的网卡使用情况，点开 Interfaces 可以看到网卡的使用状况： 如果需要查看 WAN 口的使用情况，直接点开 Interface 列表中的 WAN 口的选项 点开 Traffic 可以看到 WAN 口上的流量波型图： 设置一个双网口的基本路由 1、添加 IP 地址： 当我们需要添加 IP 地址，先进入 IP-Addresses 目录： 如果我们要在LAN 口上添加192.168.0.1/255.255.255.0（子网掩码24 位）的地址，点开Addresses 项后，点加号并填入相应的设置，设置完后点OK。WAN 口的设置同样的操作。 2 、添加网关： 进入IP-Routers 中添加网关，列如网关假设为 192.168.0.254，在路由列表中点加号，在Gateway中填写网关： 3、IP 伪装 当 IP 地址和网关设置完毕后，这时可根据自己的路由器需要是否伪装内网的 IP 地址（即NAT 功能），假设内网地址段为 192.168.0.0/24，具体设置如下： 进入 IP-firew all-src-nat 中添加一条策略，将 src-address 设置为 192.168.0.0/24，并将 action设置为 masquerade（伪装）： 一个双网口的基本路由设置就完成。 设置双 W AN 口的负载均衡 基本情况： 用户有两条 Internet线路，一条是使用光纤，另一条是使用 ADSL。使用 IP伪装使一个局域网共享上网。NAT Router共有 3块网卡，WAN1用于 ADSL，WAN2用于光纤，LAN用于连接终端。 实现负载平衡，并且在其中一条线路断掉后自动切换为单线路，线路恢复后，继续使用负载平衡。 实施： 1、配置光纤线路 在 IP-address中为光纤线路配置 IP地址、子网掩码，地址为 61.139.77.77，掩码 24，网关 61.139.77.1，interface WAN2 设置的方法同上面相同。 2、配置 ADSL线路 Interface-pppoe-client 配置 ADSL拨号信息。 设置的内容为用户名：NAT，密码：NAT，service名称：CHN-Telecom，以太网 interface WAN1，并将 MTU和 MRU设置为 1492。网关为 218.88.32.1。 修改MTU 和MRU 的参数： 设置帐号、密码和service 名称： 设置完后点OK 添加即可。 在Interface 列表中可以看到一个pppoe-ou t 的接口。 3 、配置双网关 设置完ADSL 的pppoe 选项后，就要在IP-Rou ters 中添加双网关，这个操作在Terminal 中完成，根据上面提到的两个网络的网关分别为：61.13...
