WJK焊接型轨道压板VIP免费

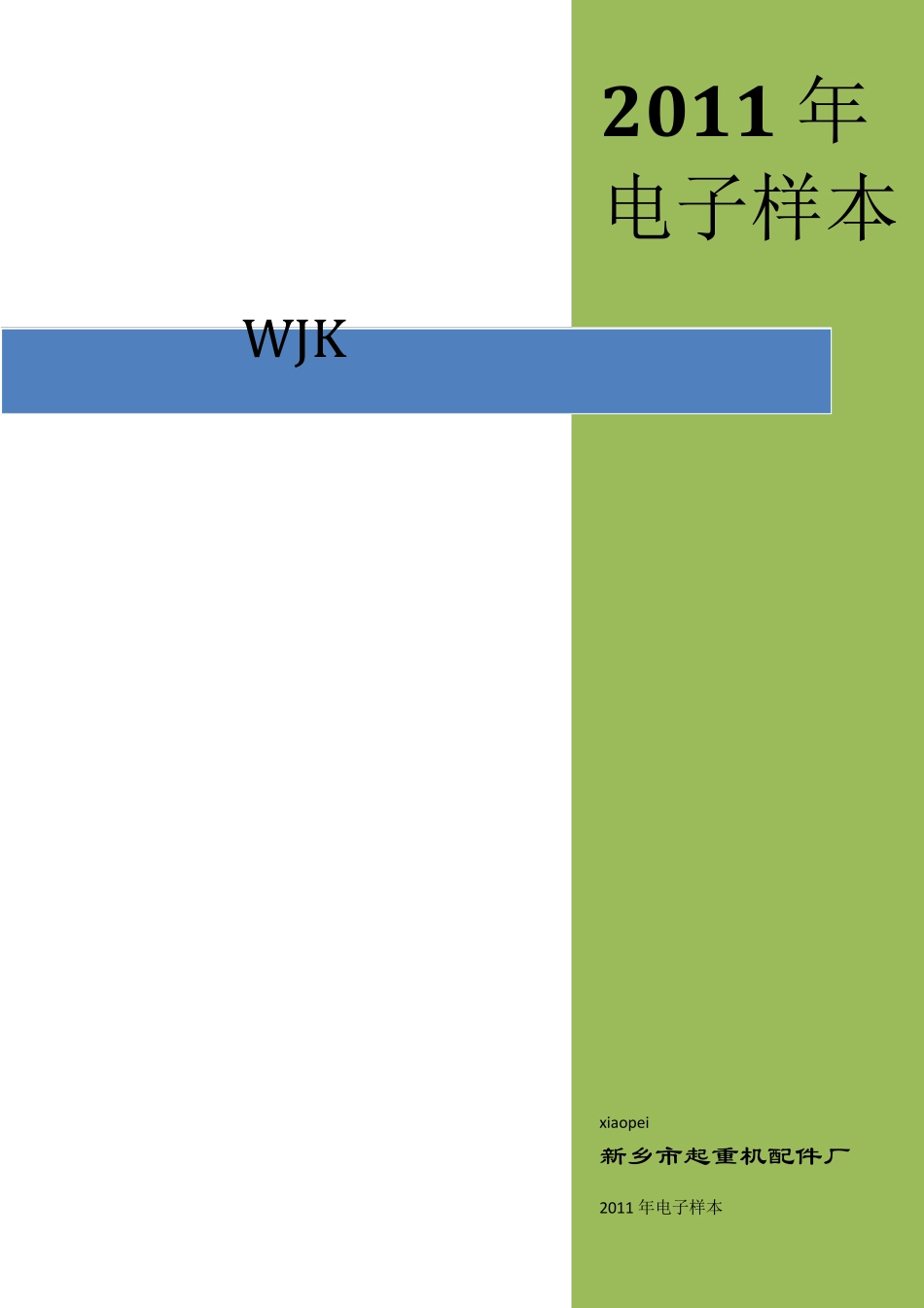

WJK焊接型轨道压板_第1页
1/24
WJK焊接型轨道压板_第2页
2/24
WJK焊接型轨道压板_第3页
3/24
2011 年电子样本 xiaopei 新乡市起重机配件厂 2011 年电子样本 W JK 焊接型轨道压板 新乡市起重机配件厂 询价请邮件到 qizhongpeijian@126.com WJK 钢梁焊接型轨道压板 诚征全国各地经销商 新乡市起重机配件厂 有意者请邮件到 qizhongpeijian@126.com 新乡市起重机配件厂 询价请邮件到 qizhongpeijian@126.com 新乡市起重机配件厂 询价请邮件到 qizhongpeijian@126.com W JK 钢梁焊接型轨道压板,每套七个部件. (1):W JK 底座板用三面围焊或两边侧焊与钢吊车梁上翼缘板焊接,可保证将吊车横向水平力平稳地传递给吊车梁。并且避免了在吊车梁上翼缘大量开孔引起的削弱翼缘截面的缺陷。因此,有效地提高了吊车梁的截面承载能力。 (2):W JK 底座板与T 型螺栓下端成球铰联结。因此,在横向力作新乡市起重机配件厂 询价请邮件到 qizhongpeijian@126.com 用下,T 型螺栓与上盖保持垂直,并允许产生偏摆。可减缓吊车横向冲击力对轨道、吊车梁及制动系统等结构的危害。从而延长了结构使用寿命。 (3):WJK 设有轨距调整板,用于调整轨距。可提高安装精度,减少钢轨中心线的偏差。并有双向自锁功能,以防止在使用过程中产生松动现象。 (4):WJKT 型螺栓和上盖板拆装自由,对施工安装和 维修都提供了极为方便的条件。 (5):WJK 上盖板与钢轨断面曲率相吻合,即能压紧钢轨,又不妨碍钢轨沿纵向微量滑动。亦利于轨道全长焊接。 (6):固定件布置间距可按吊车起重量确定,即 Q≤ 275t,间距 600mm;Q>275t,间距为 500mm。 (7):固定件底座与吊车梁焊接,焊条型号选用应与连接件材质相适应,如采用Q235 及 Q345 钢时分别采用E4315、E5015 焊条。 (8):中级工作制吊车采用两侧焊缝,重级(特重级)工作制吊车采用三面围焊缝。 (9):固定件螺栓最大拧紧力矩中级工作制 Q≤ 275t 为 150N.m,重级工作制为 220N.m。 (10):最大侧向力为 45KN。 新乡市起重机配件厂 询价请邮件到 qizhongpeijian@126.com CGWK 微型轨道扣件,主要用于吊车梁上翼板宽≤250mm、轨道底宽≤132mm 之吊车轨道之固定。 一、CGWK 系列的特性: (1):CGWK 底座板采用两面侧焊与钢吊车梁上翼沿板焊接,可保证将吊车横向力平稳均匀地传给吊车梁,并且避免了在吊车梁上翼板大量开孔的缺陷。 (2):CGWK 底座板和上扣板成球铰联结。因此,在横向力作用下,允许产生偏摆。可减缓吊车横向冲击对轨道...
