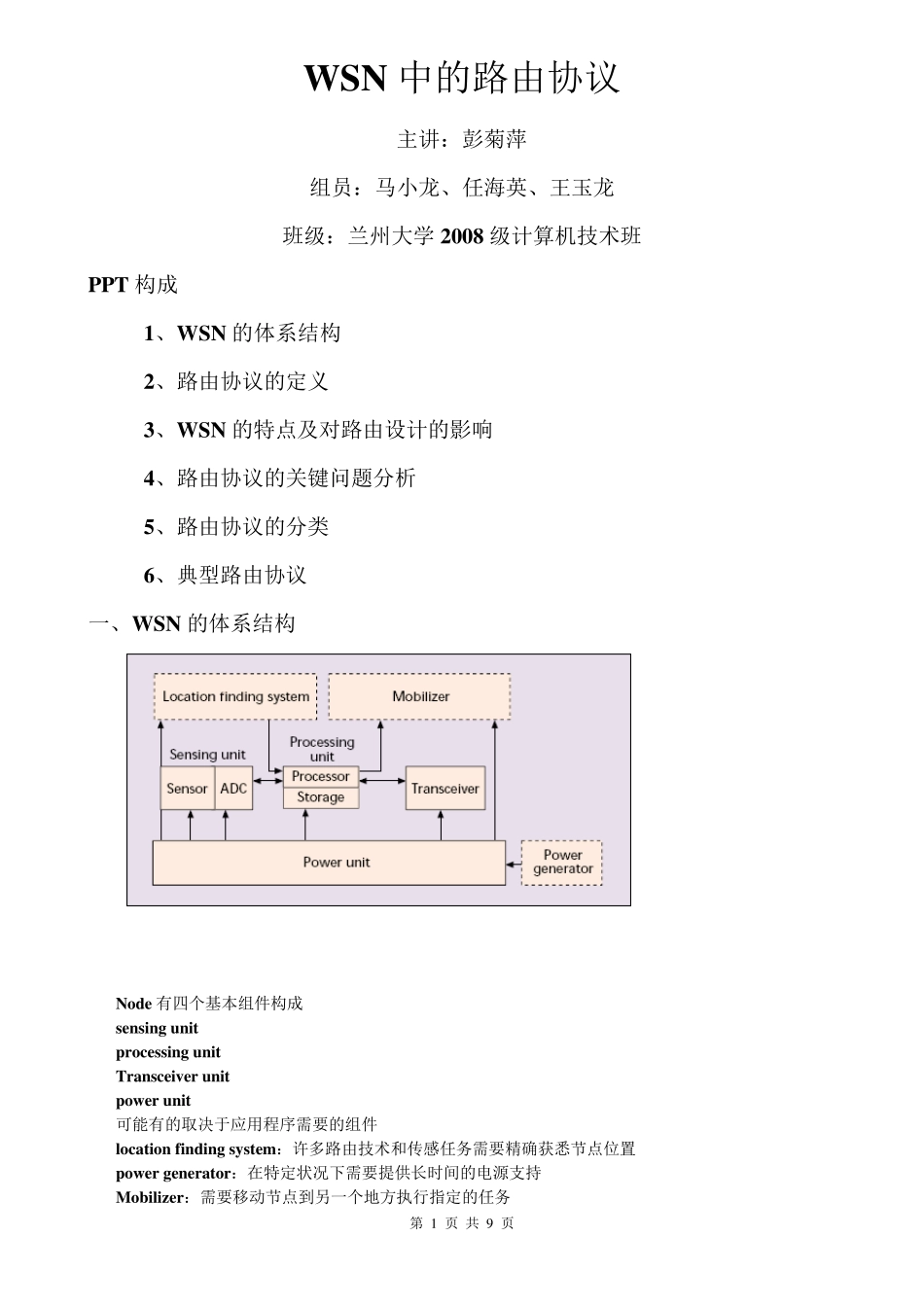

第 1 页 共 9 页 WSN 中的路由协议 主讲：彭菊萍 组员：马小龙、任海英、王玉龙 班级：兰州大学 2008 级计算机技术班 PPT 构成 1、WSN 的体系结构 2、路由协议的定义 3、WSN 的特点及对路由设计的影响 4、路由协议的关键问题分析 5、路由协议的分类 6、典型路由协议 一、WSN 的体系结构 Node 有四个基本组件构成 sensing unit processing unit Transceiver unit power unit 可能有的取决于应用程序需要的组件 location finding system：许多路由技术和传感任务需要精确获悉节点位置 power generator：在特定状况下需要提供长时间的电源支持 Mobilizer：需要移动节点到另一个地方执行指定的任务 第 2 页 共 9 页 The sensor networks protocol stack physical layer 实现简单、强壮的数据调制，发送、接收 MAC 层 考虑节点的通信环境噪声和节点的移动，且需要降低能量消耗，最小化和邻居节点的广播冲突.负责数据成帧，帧检测，媒体访问控制和差错控制 network layer 路由生成和路由选择 transport layer 数据流传输控制，是保证通信服务质量的重要部分 application layer 根据传感任务的不同，可以建立不同的 application power management plane 管理传感器节点如何使用能源，各个协议层都要考虑节省 mobility management plane 监测并注册传感器节点的移动，维护到汇聚节点的路由，使 node 能动态跟踪其邻居节点的位置 task management plane 在一个给定的区域内平衡和调度监测任务 二、路由协议 路由协议是 WSN 的关键技术之一，它负责将数据分组从源节点通过网络转发到目的节点 主要包括两个方面的功能： 寻找源节点和目的节点的优化路径 将数据分组沿着优化路径正确转发 与有线网络和蜂窝式无线网络不同，WSN 中没有基础设施和全网统一的控制中心在这种无中心的环境下，路由可以看成分布式地获取网络拓扑信息，以一定准则计算路径并对路径进行维护的过程。 三、WSN 的特点及对路由设计的影响 网络特点是路由设计的主要依据，对网络特点的分析是进行协议设计的前提 无线传感网络中，网络业务的最大特点是具有明显的方向性。 为了实现信息采集的目的，WSN 的网络业务大都发生在数据汇聚节点（sink） 和普通的传感器节点之间，包括 sink 节点到传感器节点的下行业务（如查询指令下达）和传感器节点到 sink 的上行业务（如采集信息的回传...
