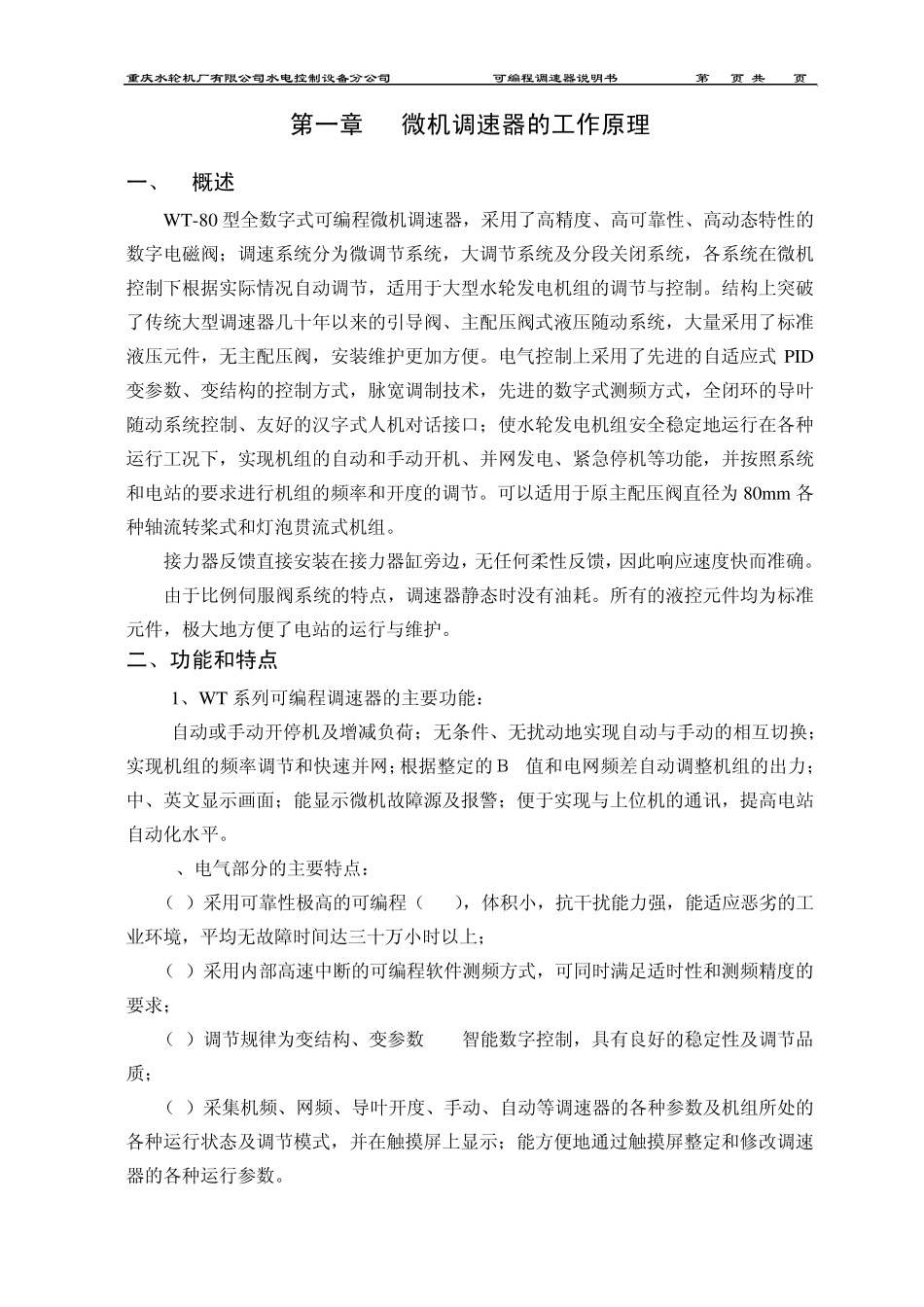

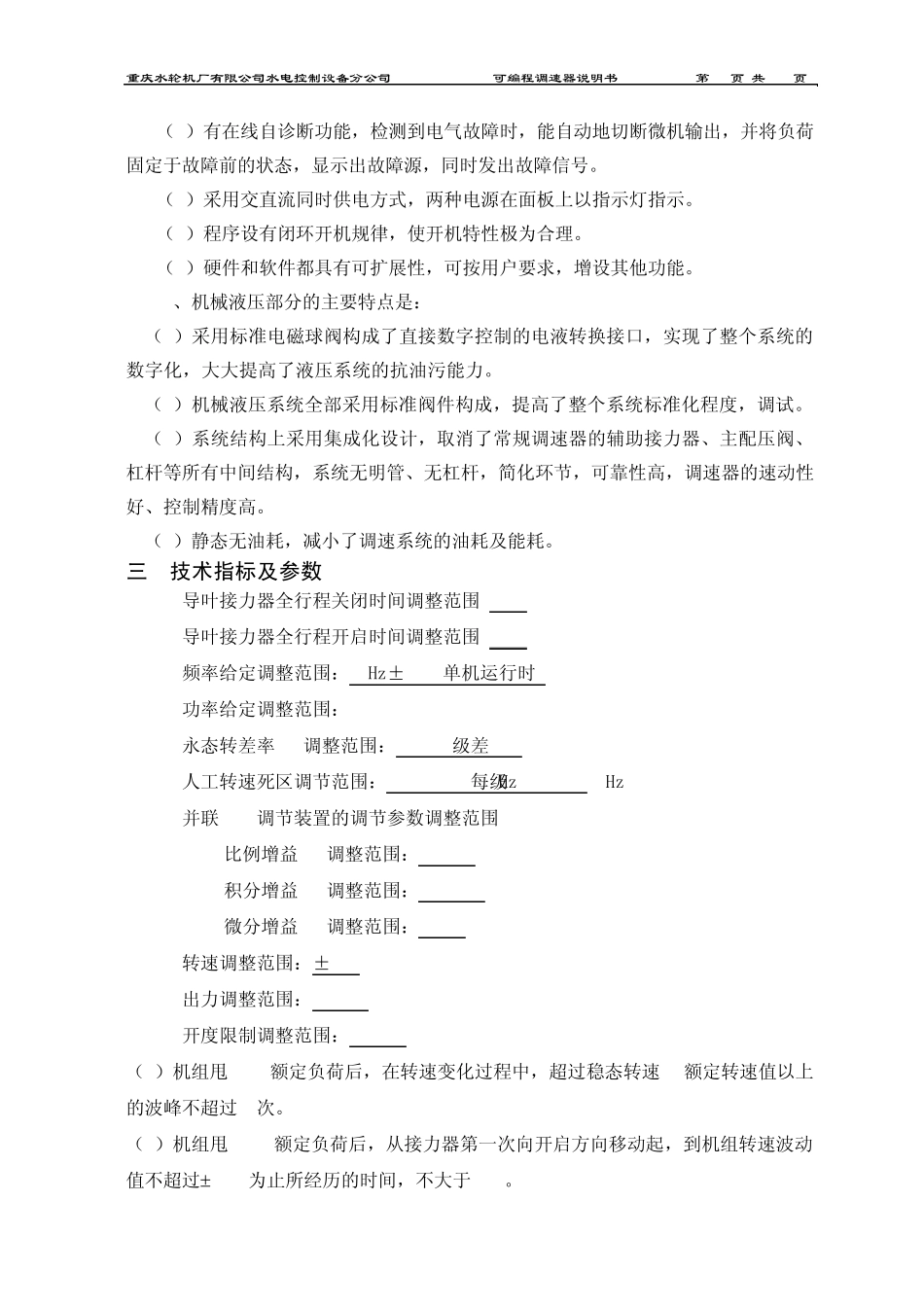

第 1 页 共 1 4 页 WT(WST)系列可编程水轮机调速器 （WT(WST)/CS） 说 明 书 重庆水轮机厂有限责任公司水电控制设备分公司 2006-5-10 重庆水轮机厂有限公司水电控制设备分公司 WT可编程调速器说明书 第 2 页 共 14 页 第一章 微机调速器的工作原理 一、 概述 WT-80 型全数字式可编程微机调速器，采用了高精度、高可靠性、高动态特性的数字电磁阀；调速系统分为微调节系统，大调节系统及分段关闭系统，各系统在微机控制下根据实际情况自动调节，适用于大型水轮发电机组的调节与控制。结构上突破了传统大型调速器几十年以来的引导阀、主配压阀式液压随动系统，大量采用了标准液压元件，无主配压阀，安装维护更加方便。电气控制上采用了先进的自适应式PID变参数、变结构的控制方式，脉宽调制技术，先进的数字式测频方式，全闭环的导叶随动系统控制、友好的汉字式人机对话接口；使水轮发电机组安全稳定地运行在各种运行工况下，实现机组的自动和手动开机、并网发电、紧急停机等功能，并按照系统和电站的要求进行机组的频率和开度的调节。可以适用于原主配压阀直径为 80mm各种轴流转桨式和灯泡贯流式机组。 接力器反馈直接安装在接力器缸旁边，无任何柔性反馈，因此响应速度快而准确。 由于比例伺服阀系统的特点，调速器静态时没有油耗。所有的液控元件均为标准元件，极大地方便了电站的运行与维护。 二、功能和特点 1、WT 系列可编程调速器的主要功能： 自动或手动开停机及增减负荷；无条件、无扰动地实现自动与手动的相互切换；实现机组的频率调节和快速并网；根据整定的Ｂp值和电网频差自动调整机组的出力；中、英文显示画面；能显示微机故障源及报警；便于实现与上位机的通讯，提高电站自动化水平。 2、电气部分的主要特点： （1）采用可靠性极高的可编程（PLC），体积小，抗干扰能力强，能适应恶劣的工业环境，平均无故障时间达三十万小时以上； （2）采用内部高速中断的可编程软件测频方式，可同时满足适时性和测频精度的要求； （3）调节规律为变结构、变参数PID智能数字控制，具有良好的稳定性及调节品质； （4）采集机频、网频、导叶开度、手动、自动等调速器的各种参数及机组所处的各种运行状态及调节模式，并在触摸屏上显示；能方便地通过触摸屏整定和修改调速器的各种运行参数。 重庆水轮机厂有限公司水电控制设备分公司 WT可编程调速器说明书 第 3 页 共 14 页 （ 5） 有 在 线 自 ...
