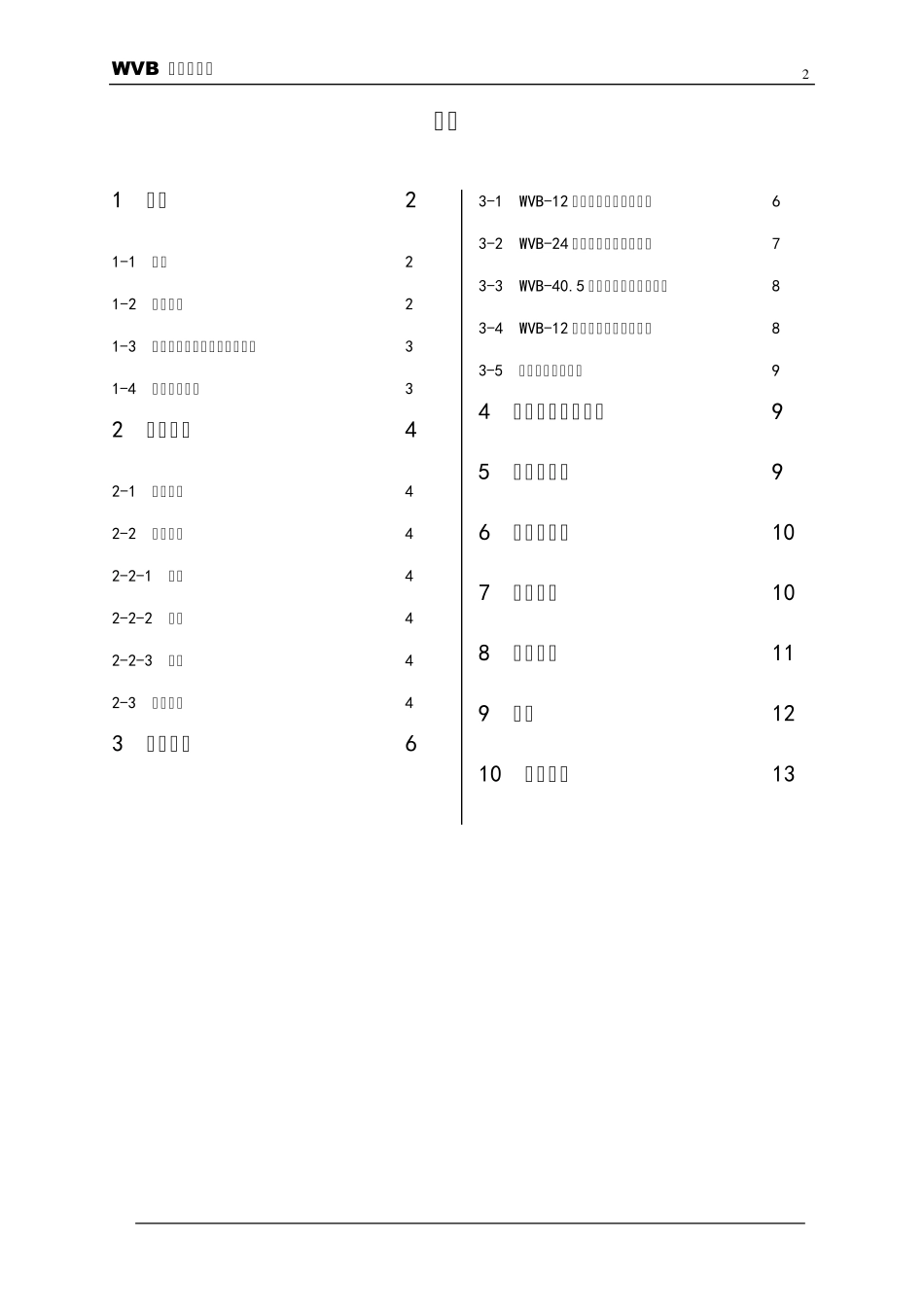

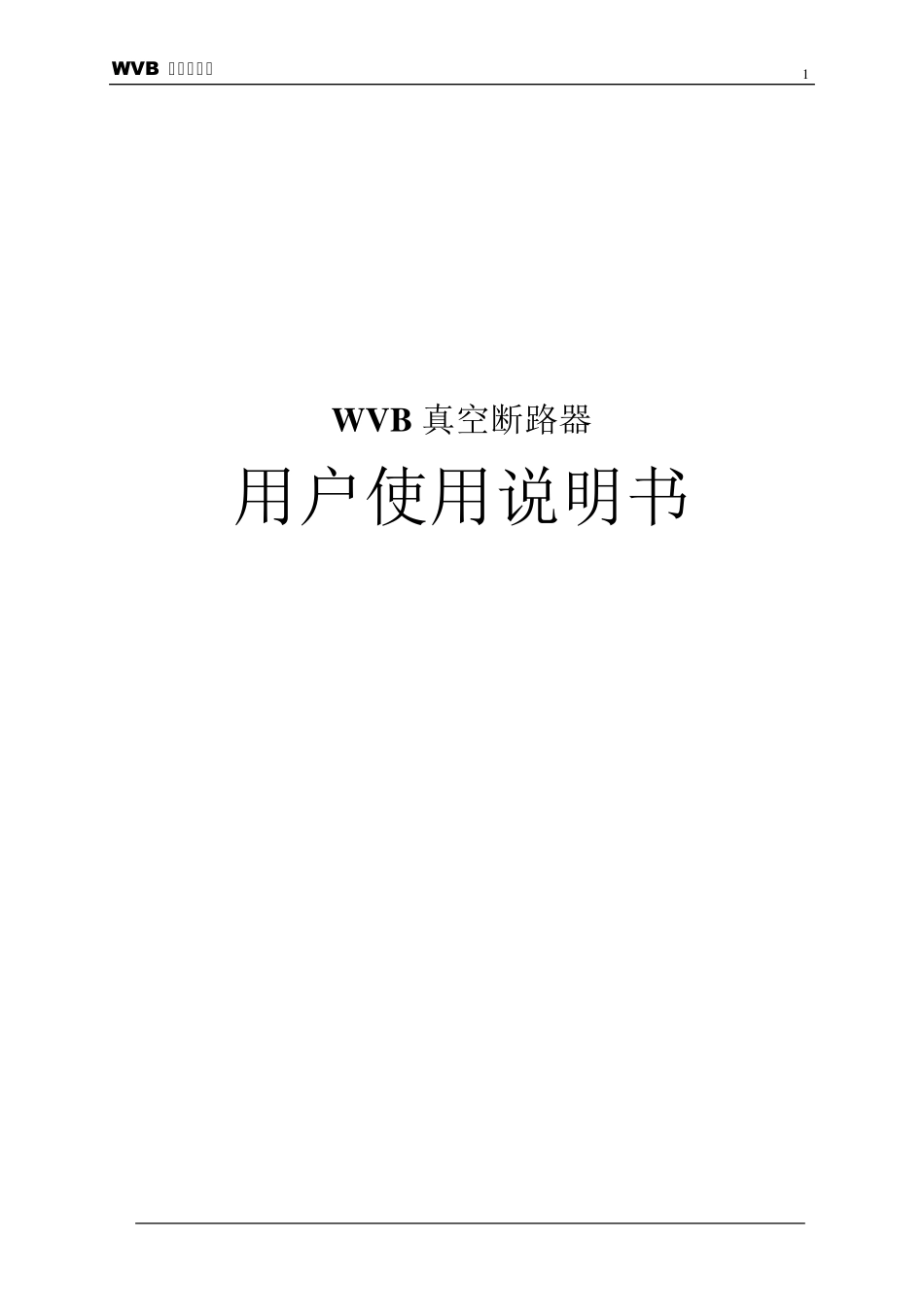

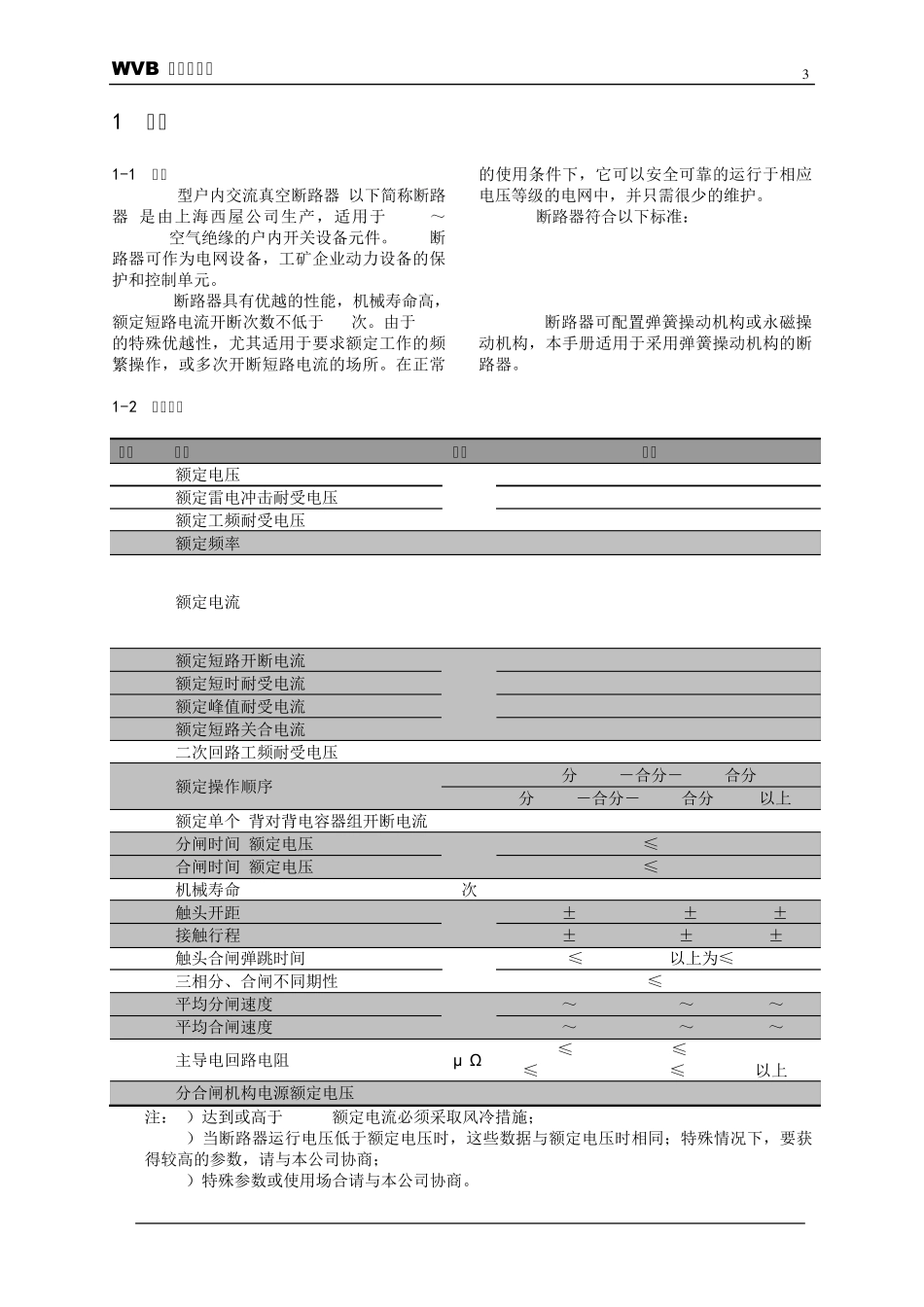

W VB 真空断路器 1 W VB 真空断路器 用户使用说明书 W VB 真空断路器 2 目录 1 概述 2 1-1 总则 2 1-2 技术数据 2 1-3 操作机构与闭锁电磁铁的数据 3 1-4 正常环境条件 3 2 结构原理 4 2-1 主体结构 4 2-2 操动机构 4 2-2-1 储能 4 2-2-2 合闸 4 2-2-3 分闸 4 2-3 联锁机构 4 3 外形尺寸 6 3-1 WVB-12 抽出式断路器外形尺寸 6 3-2 WVB-24 抽出式断路器外形尺寸 7 3-3 WVB-40.5 抽出式断路器外形尺寸 8 3-4 WVB-12 固定式断路器外形尺寸 8 3-5 动静触头啮合尺寸 9 4 安装、调试与操作 9 5 维护与保养 9 6 运输与储存 10 7 随机文件 10 8 备品备件 11 9 订货 12 10 内部接线 13 W VB 真空断路器 3 1 概述 1-1 总则 WVB型户内交流真空断路器(以下简称断路器)是由上海西屋公司生产，适用于 12kV～40.5kV空气绝缘的户内开关设备元件。WVB断路器可作为电网设备，工矿企业动力设备的保护和控制单元。 WVB断路器具有优越的性能，机械寿命高，额定短路电流开断次数不低于 50次。由于 WVB的特殊优越性，尤其适用于要求额定工作的频繁操作，或多次开断短路电流的场所。在正常的使用条件下，它可以安全可靠的运行于相应电压等级的电网中，并只需很少的维护。 WVB断路器符合以下标准： IEC62271-100:2001 IEC60694 GB1984-2003 DL/T 403-2000 WVB断路器可配置弹簧操动机构或永磁操动机构，本手册适用于采用弹簧操动机构的断路器。 1-2 技术数据 序号 项目 单位 数值 1 额定电压 kV 12 24 40.5 2 额定雷电冲击耐受电压 75 125 185 3 额定工频耐受电压(1min) 42 65 95 4 额定频率 Hz 50/60 5 额定电流 A 630 1250 1600 2000 2500 3150 4000 5000 630 1250 1600 2000 2500 3150 1250 1600 2000 2500 3150 6 额定短路开断电流 kA 25 31.5 40 50 25 31.5 25 31.5 7 额定短时耐受电流(4s) 25 31.5 40 50 25 31.5 25 31.5 8 额定峰值耐受电流 63 80 100 125 63 80 63 80 9 额定短路关合电流 63 80 100 125 63 80 63 80 10 二次回路工频耐受电压(1min) V 2000 11 额定操作顺序 分-0.3s－合分－180s-合分 分-180s－合分－180s-合分(40kA以上) 12 额定单个/背对背电容器组开断电流 A 630/400 13 分闸时间(额定电压) ms ≤50 14 合闸时间(...
