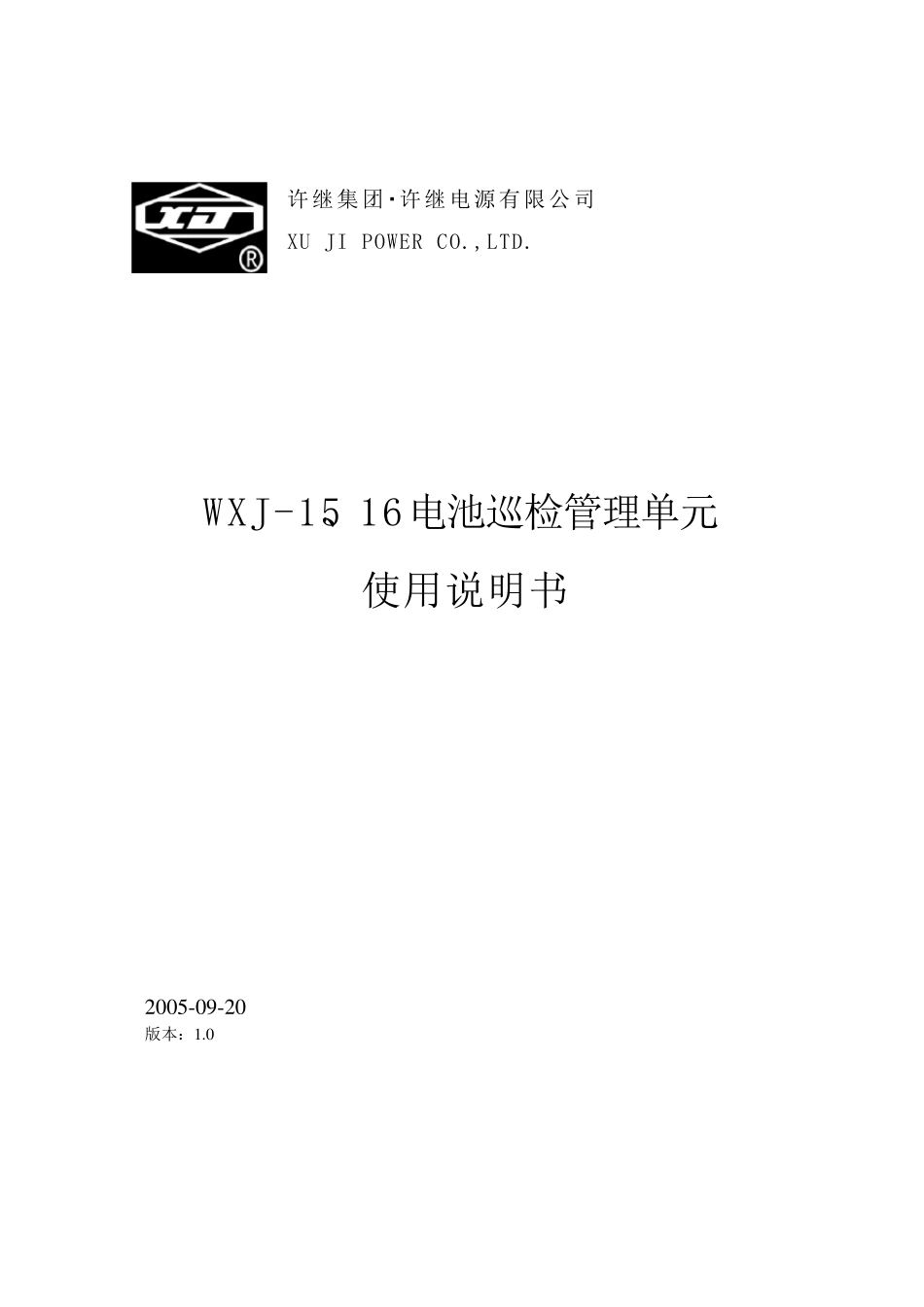

许继集团･许继电源有限公司 XU JI POWER CO.,LTD. WXJ-15、16电池巡检管理单元 使用说明书 2 0 0 5 -0 9 -2 0 版本：1 .0 1 概 述 1.1 适 用 范 围 WXJ-15 是 网 络 式 测 量 模 块 ， 可 测 量 2V、 12V 等 级 的 单 只 电 池 电 压 ， 可 以 独 立 使 用 也 可 以 配 合 WZCK系 列 微 机 直 流 监 控 或 WXJ16 电 池 巡 检 管 理 单 元 来 使 用 。 WXJ-16 电 池 巡 检 管 理 单 元 是 本 公 司 按 照 分 散 采 集 ， 集 中 控 制 的 思 想 生 产 制 造 ， 管 理 WXJ-15 电 池巡 检 测 量 单 元 的 装 置 。 它 提 供 友 善 的 人 机 接 口 ， 处 理 WXJ-15 上 送 的 数 据 并 依 据 这 些 数 据 进 行 报 警 、显 示 等 功 能 。 这 些 有 助 于 及 时 发 现 异 常 电 池 、 实 时 记 录 不 同 工 作 状 态 下 每 一 只 电 池 的 电 压 ， 确 保 整组 蓄 电 池 电 压 的 均 衡 性 ， 提 高 蓄 电 池 的 维 护 水 平 和 自 动 化水 平 。 该装 置 适 用 于 各种电 压 等 级 的 变电站及 火电 厂、 水 电 站， 并 且可 与自 动 化监 控 系 统相联， 满足变电 站无人 值班运行 要求。 2 主要技术性 能 及 参数 环境参数 1．1 环境温度： -10 ℃～+55 ℃ 1．2 大气压 力： 80～110Kpa。 1．3 相对湿度： 不 大于 90％（25℃）。 1．4 工 作 位置 ： 垂直 ， 最大斜度不 大于 5°。 1．5 使 用 地点应具有 防风沙、 雨、 雪的 设施；无腐蚀性 气体；无爆炸性 气体的 环境中 。 1．6 使 用 地点不 允许有 强烈的 震动 与冲击。 2 性 能 和 特点 2.1 WXJ-15 模 块 2.1.1 采 用 AVR 单 片机 ， 运算速度快、 可 靠性 高 。 2.1.2 软件与硬件均 有 看门狗， 可 极大的 提 高 系 统的 稳定性 及 可 靠性 。 2.1.3 采 用 高 精度积分 型 AD,测 量 精度高 、 抗干扰性 能 优异 。 2.1.4 独 立 设置 “尾电 池 “参数 ， 方便电 池 分 组 及 接 线。 2.2 WXJ-16 装 置 2.2.1 主处 理 器采 用 32 位MCU， 提 高 系 统的 运行 效率。 2.2.2 ...
