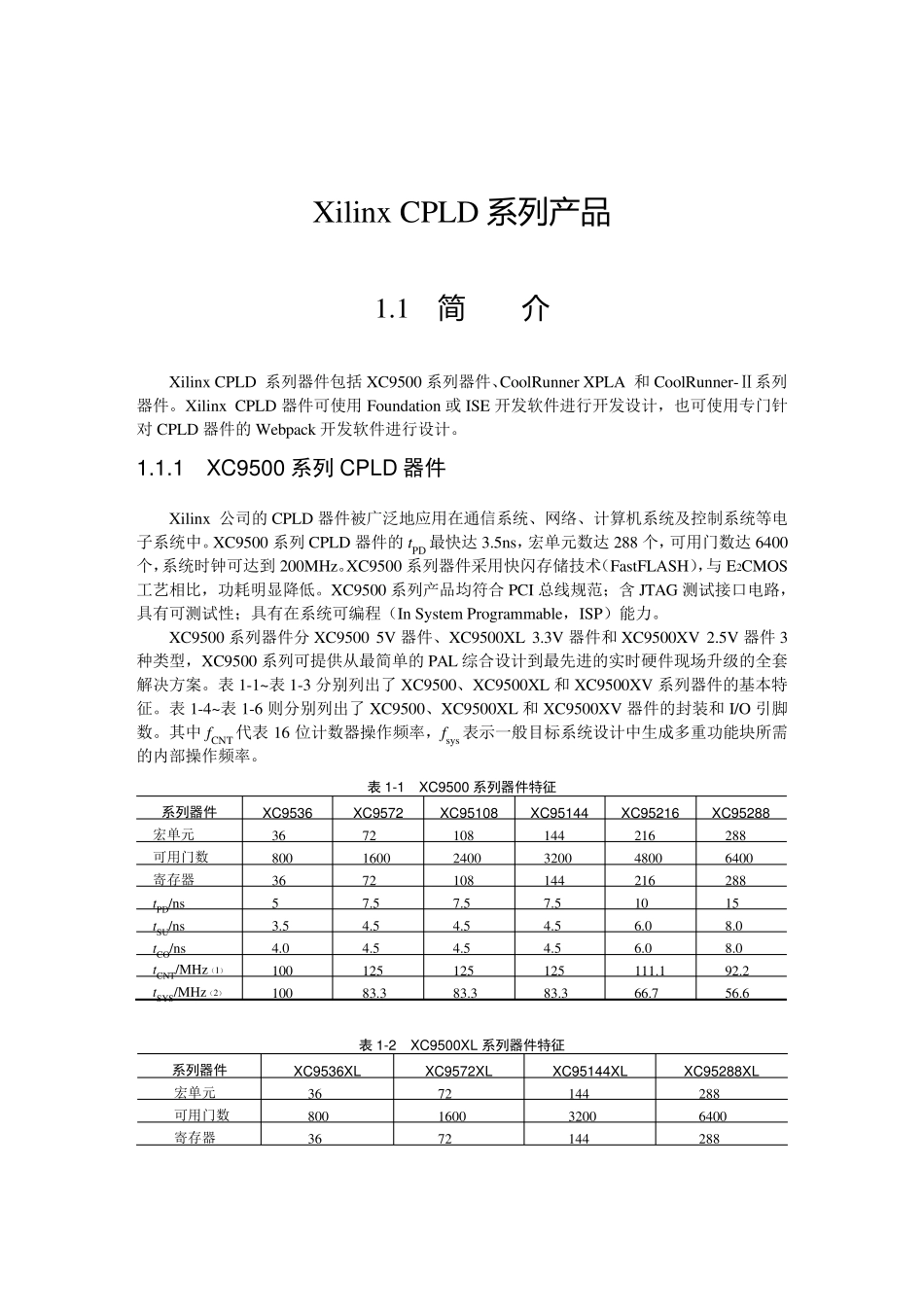

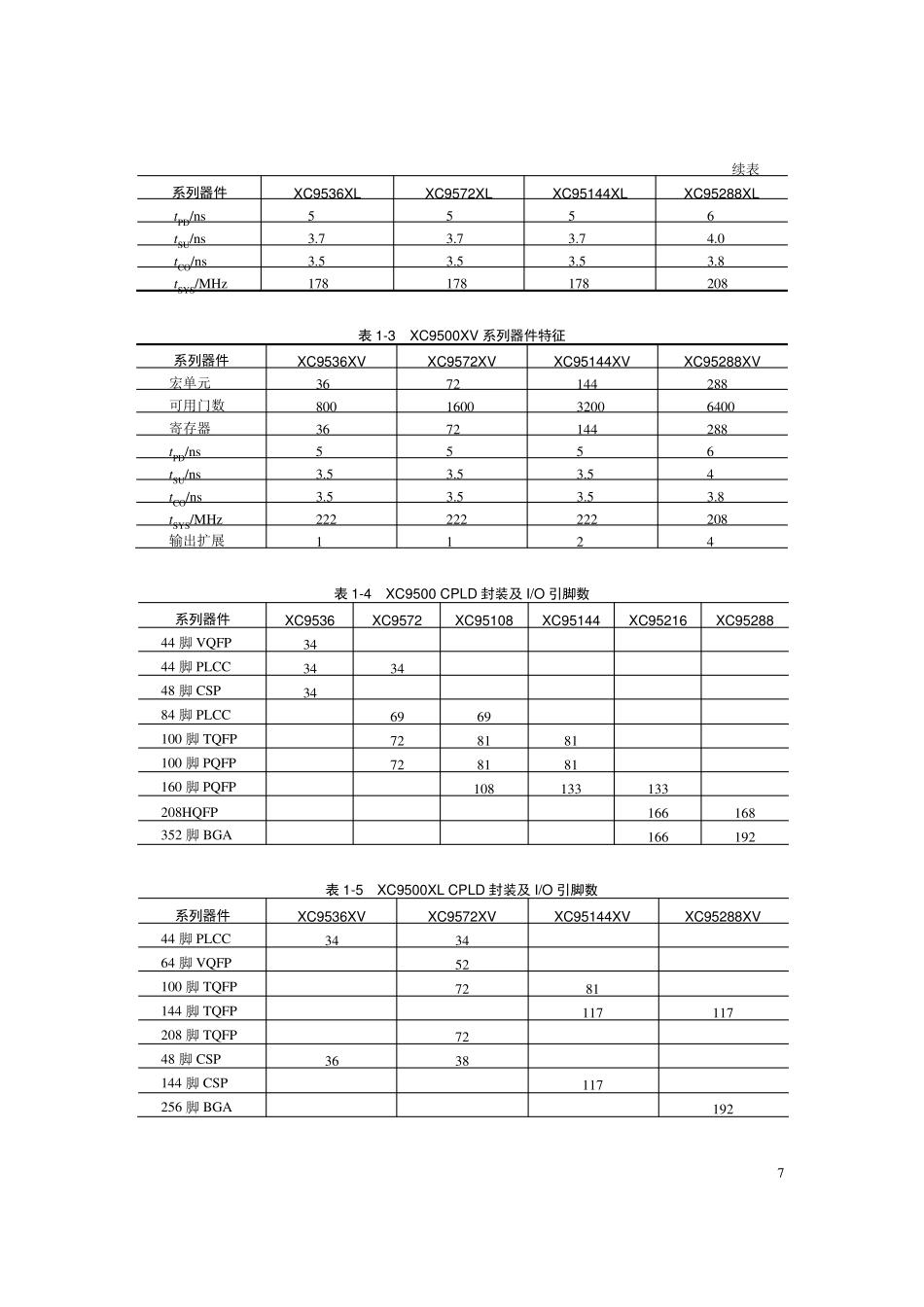

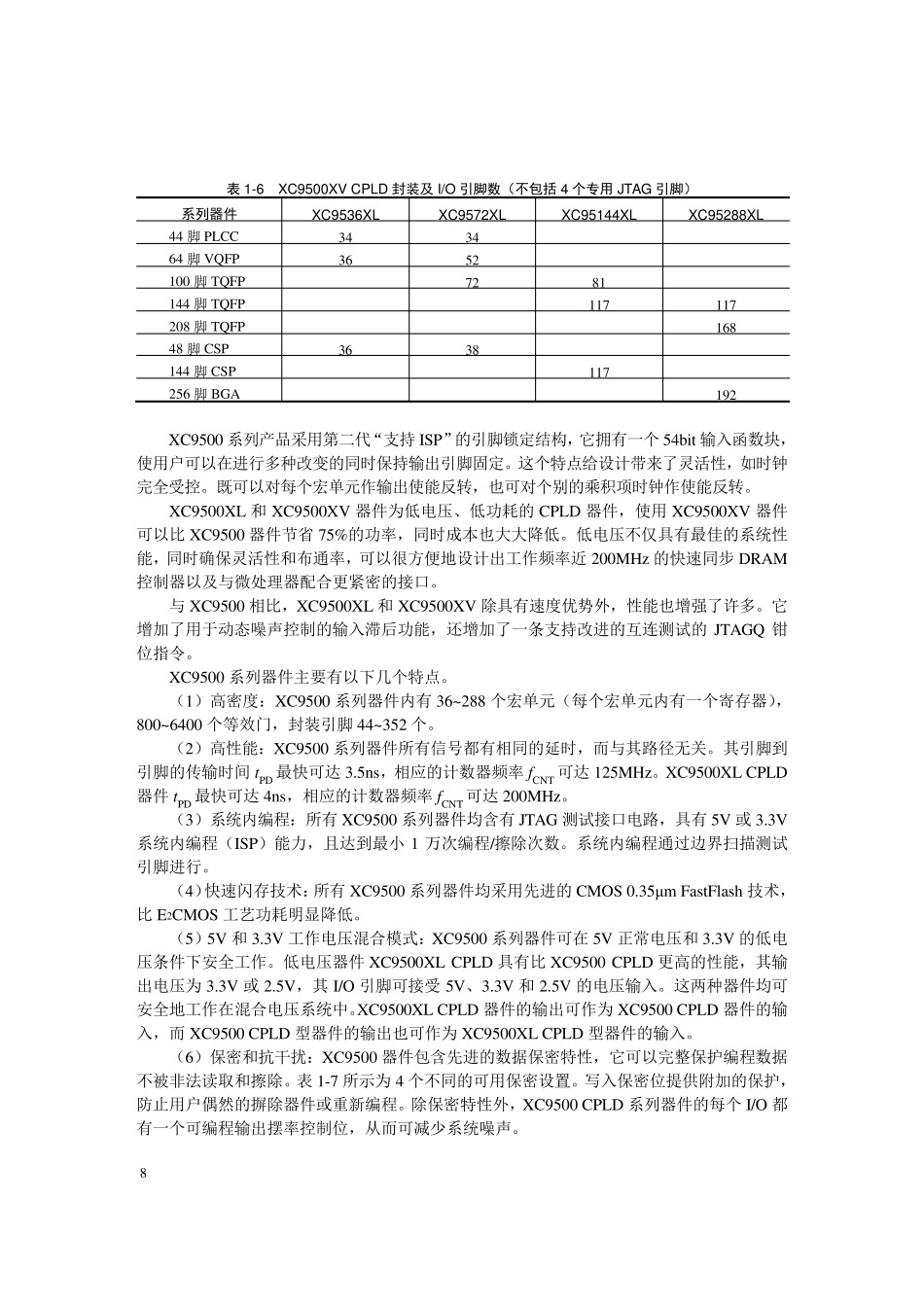

Xilinx CPLD 系 列 产品 1.1 简 介 Xilinx CPLD 系列器件包括XC9500 系列器件、CoolRunner XPLA 和CoolRunner-Ⅱ系列器件。Xilinx CPLD 器件可使用 Foundation 或 ISE 开发软件进行开发设计，也可使用专门针对 CPLD 器件的 Webpack 开发软件进行设计。 1.1.1 XC9500 系列CPLD 器件 Xilinx 公司的 CPLD 器件被广泛地应用在通信系统、网络、计算机系统及控制系统等电子系统中。XC9500 系列CPLD 器件的 tPD 最快达 3.5ns，宏单元数达 288 个，可用门数达 6400个，系统时钟可达到 200MHz。XC9500 系列器件采用快闪存储技术（FastFLASH），与 E2CMOS工艺相比，功耗明显降低。XC9500 系列产品均符合 PCI 总线规范；含 JTAG 测试接口电路，具有可测试性；具有在系统可编程（In System Programmable，ISP）能力。 XC9500 系列器件分 XC9500 5V 器件、XC9500XL 3.3V 器件和XC9500XV 2.5V 器件3种类型，XC9500 系列可提供从最简单的 PAL 综合设计到最先进的实时硬件现场升级的全套解决方案。表 1-1~表 1-3 分别列出了 XC9500、XC9500XL 和XC9500XV 系列器件的基本特征。表 1-4~表 1-6 则分别列出了 XC9500、XC9500XL 和XC9500XV 器件的封装和I/O 引脚数。其中 fCNT 代表 16 位计数器操作频率，fsys 表示一般目标系统设计中生成多重功能块所需的内部操作频率。 表 1-1 XC9500 系列器件特征 系列器件 XC9536 XC9572 XC95108 XC95144 XC95216 XC95288 宏单元 36 72 108 144 216 288 可用门数 800 1600 2400 3200 4800 6400 寄存器 36 72 108 144 216 288 tPD/ns 5 7.5 7.5 7.5 10 15 tSU/ns 3.5 4.5 4.5 4.5 6.0 8.0 tCO/ns 4.0 4.5 4.5 4.5 6.0 8.0 tCNT/MHz（1） 100 125 125 125 111.1 92.2 tSYS/MHz（2） 100 83.3 83.3 83.3 66.7 56.6 表 1-2 XC9500XL 系列器件特征 系列器件 XC9536XL XC9572XL XC95144XL XC95288XL 宏单元 36 72 144 288 可用门数 800 1600 3200 6400 寄存器 36 72 144 288 ·7· 续表 系列器件 XC9536XL XC9572XL XC95144XL XC95288XL tPD/ns 5 5 5 6 tSU/ns 3.7 3.7 3.7 4.0 tCO/ns 3.5 3.5 3.5 3.8 tSYS/MHz 178 178 178 208 表 1-3 XC9500XV系列器件特征 系列器件 XC9536XV XC9572XV XC95144XV XC95288XV 宏单元...
