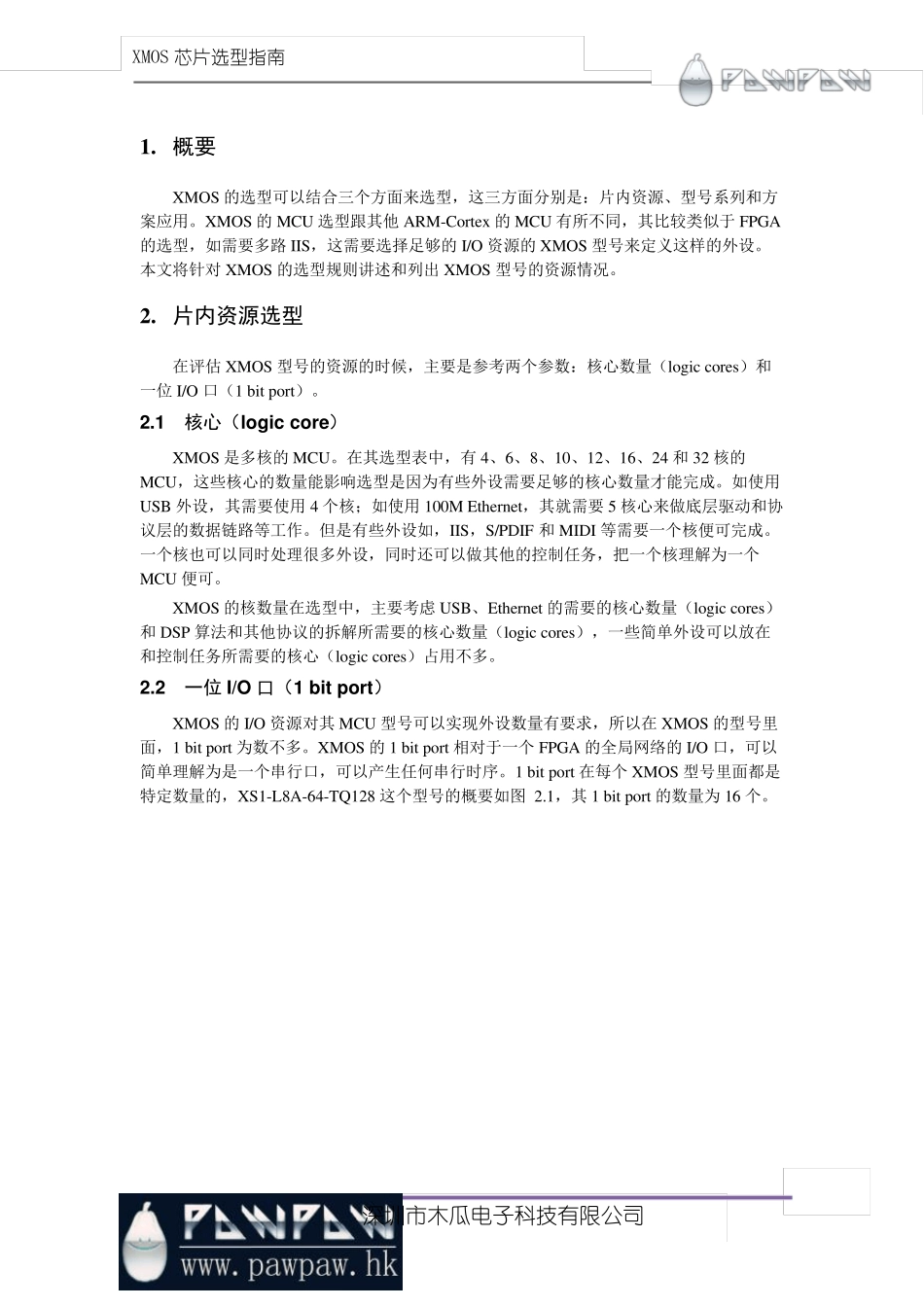

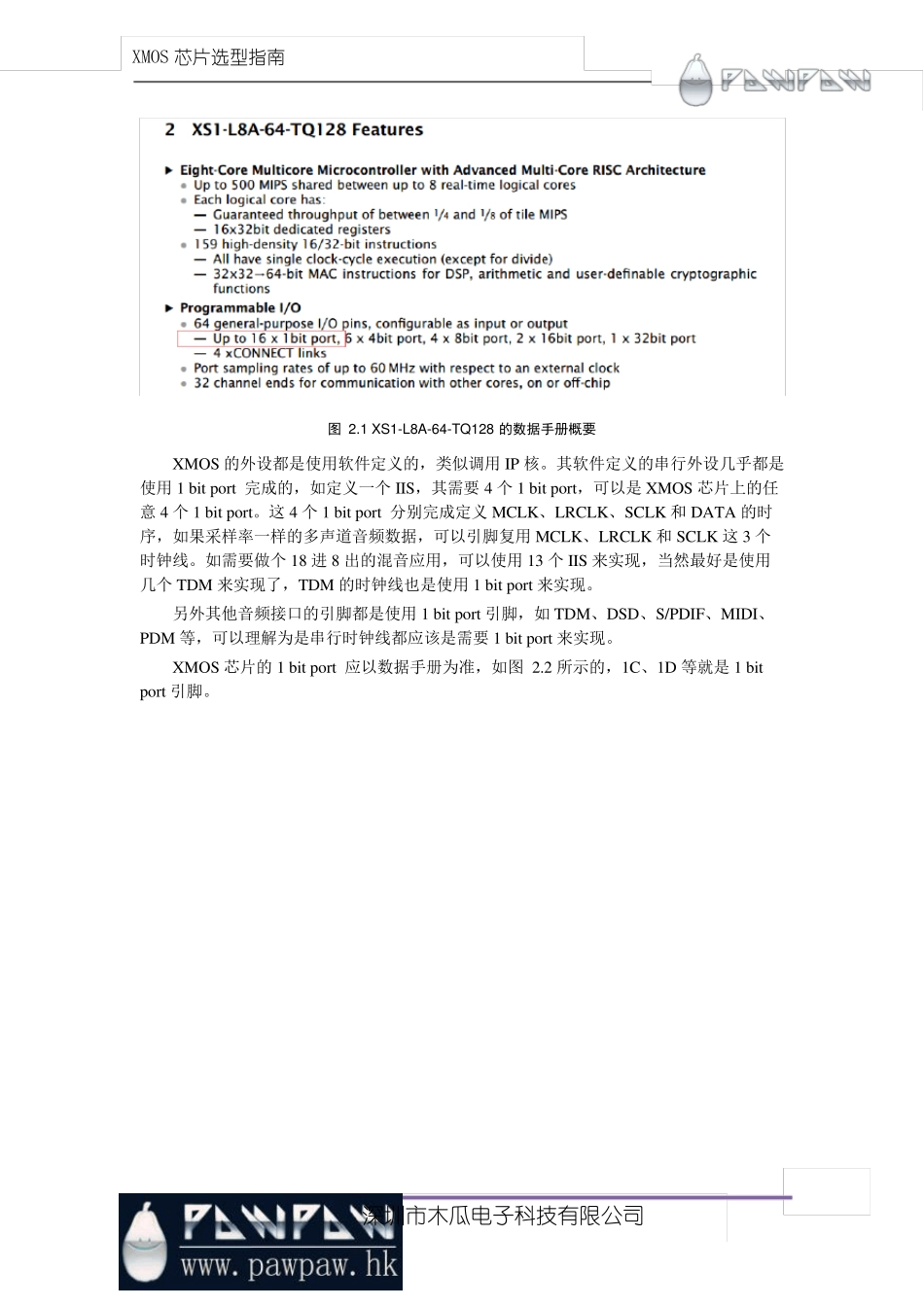

深圳市木瓜电子科技有限公司 XMOS 芯片选型指南 1 . 概要 XMOS 的选型可以结合三个方面来选型，这三方面分别是：片内资源、型号系列和方案应用。XMOS 的MCU 选型跟其他 ARM-Cortex 的MCU 有所不同，其比较类似于 FPGA的选型，如需要多路 IIS，这需要选择足够的I/O 资源的XMOS 型号来定义这样的外设。本文将针对 XMOS 的选型规则讲述和列出 XMOS 型号的资源情况。 2 . 片内资源选型 在评估 XMOS 型号的资源的时候，主要是参考两个参数：核心数量（logic cores）和一位 I/O 口（1 bit port）。 2.1 核心（logic core） XMOS 是多核的MCU。在其选型表中，有 4、6、8、10、12、16、24 和 32 核的MCU，这些核心的数量能影响选型是因为有些外设需要足够的核心数量才能完成。如使用USB 外设，其需要使用 4 个核；如使用 100M Ethernet，其就需要 5 核心来做底层驱动和协议层的数据链路等工作。但是有些外设如，IIS，S/PDIF 和 MIDI 等需要一个核便可完成。一个核也可以同时处理很多外设，同时还可以做其他的控制任务，把一个核理解为一个MCU 便可。 XMOS 的核数量在选型中，主要考虑 USB、Ethernet 的需要的核心数量（logic cores）和 DSP 算法和其他协议的拆解所需要的核心数量（logic cores），一些简单外设可以放在和控制任务所需要的核心（logic cores）占用不多。 2.2 一位 I/O 口（1 bit port） XMOS 的I/O 资源对其 MCU 型号可以实现外设数量有要求，所以在 XMOS 的型号里面，1 bit port 为数不多。XMOS 的1 bit port 相对于一个FPGA 的全局网络的I/O 口，可以简单理解为是一个串行口，可以产生任何串行时序。1 bit port 在每个XMOS 型号里面都是特定数量的，XS1-L8A-64-TQ128 这个型号的概要如图 2.1，其 1 bit port 的数量为 16 个。 深圳市木瓜电子科技有限公司 XMOS 芯片选型指南 图 2.1 XS1-L8A-64-TQ128 的数据手册概要 XMOS 的外设都是使用软件定义的，类似调用IP 核。其软件定义的串行外设几乎都是使用1 bit port 完成的，如定义一个IIS，其需要4 个1 bit port，可以是XMOS 芯片上的任意4 个1 bit port。这4 个1 bit port 分别完成定义MCLK、LRCLK、SCLK 和 DATA 的时序，如果采样率一样的多声道音频数据，可以引脚复用MCLK、LRCLK 和 SCLK 这3 个时钟线。如需要做个18 进 8 出的混音应用，可以使用13...
