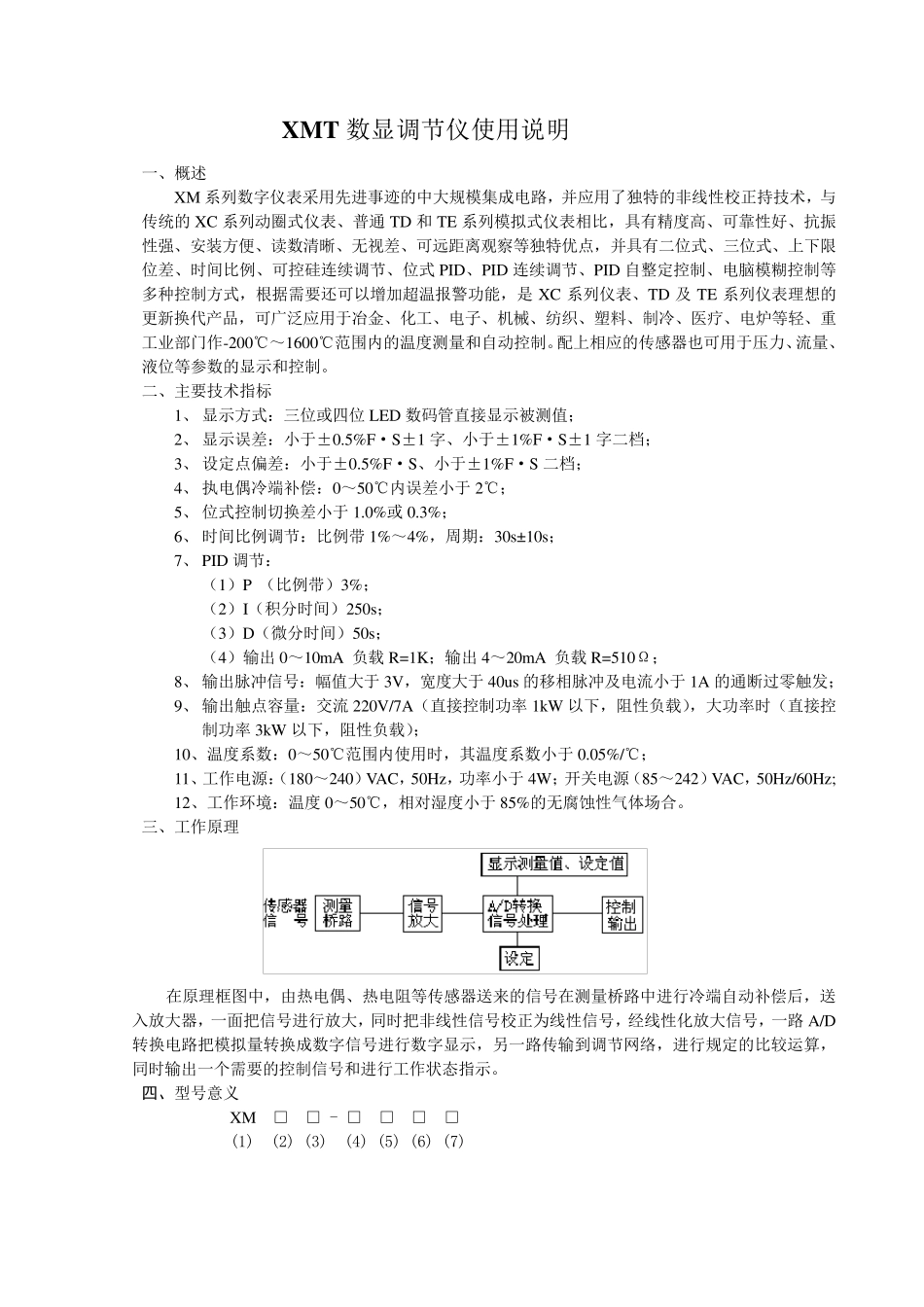

XMT 数 显 调 节 仪 使 用 说 明 一 、 概 述 XM 系 列 数 字 仪 表 采 用 先 进 事 迹 的 中 大 规 模 集 成 电 路 ， 并 应 用 了 独 特 的 非 线 性 校 正 持 技 术 ， 与传 统 的 XC 系 列 动 圈 式 仪 表 、 普 通 TD 和 TE 系 列 模 拟 式 仪 表 相 比 ， 具 有 精 度 高 、 可 靠 性 好 、 抗 振性 强 、 安 装 方 便 、 读 数 清 晰 、 无 视 差 、 可 远 距 离 观 察 等 独 特 优 点 ， 并 具 有 二 位 式 、 三 位 式 、 上 下 限位 差 、 时 间 比 例 、 可 控 硅 连 续 调 节 、 位 式 PID、 PID 连 续 调 节 、 PID 自 整 定 控 制 、 电 脑 模 糊 控 制 等多 种 控 制 方 式 ， 根 据 需 要 还 可 以 增 加 超 温 报 警 功 能 ， 是XC 系 列 仪 表 、 TD 及TE 系 列 仪 表 理 想 的更 新 换 代产品， 可 广泛应 用 于冶金、 化工、 电 子、 机械、 纺织、 塑料、 制 冷、 医疗、 电 炉等 轻、 重工业部门作-200℃～1600℃范围内的 温 度 测量和 自 动 控 制 。配上 相 应 的 传 感器也可 用 于压力、流量、液位 等 参数 的 显 示和 控 制 。 二 、 主要 技 术 指标 1、 显 示方 式 ：三 位 或四位 LED 数 码管直接显 示被测值； 2、 显 示误差 ：小于±0.5%F·S±1 字 、 小于±1%F·S±1 字 二 档； 3、 设定 点 偏差 ：小于±0.5%F·S、 小于±1%F·S 二 档； 4、 执电 偶冷端补偿：0～50℃内误差 小于2℃； 5、 位 式 控 制 切换 差 小于1.0%或0.3%； 6、 时 间 比 例 调 节 ：比 例 带 1%～4%， 周期：30s±10s； 7、 PID 调 节 ： （1）P （比 例 带）3%； （2）I（积分时 间 ）250s； （3）D（微分时 间 ）50s； （4）输出 0～10mA 负载 R=1K；输出 4～20mA 负载 R=510Ω； 8、 输出脉冲信号：幅值大 于3V， 宽度 大 于40us 的 移相 脉冲及 电 流小于1A 的 通 断过零触发； 9、 输出触点 容量：交流220V/7A（直接控 制 功 率 1kW 以 下 ， 阻性 负载）， 大 功 率时 （直接控制 功 率 3kW 以 下 ， 阻性 负载）； 10、 温 度...
