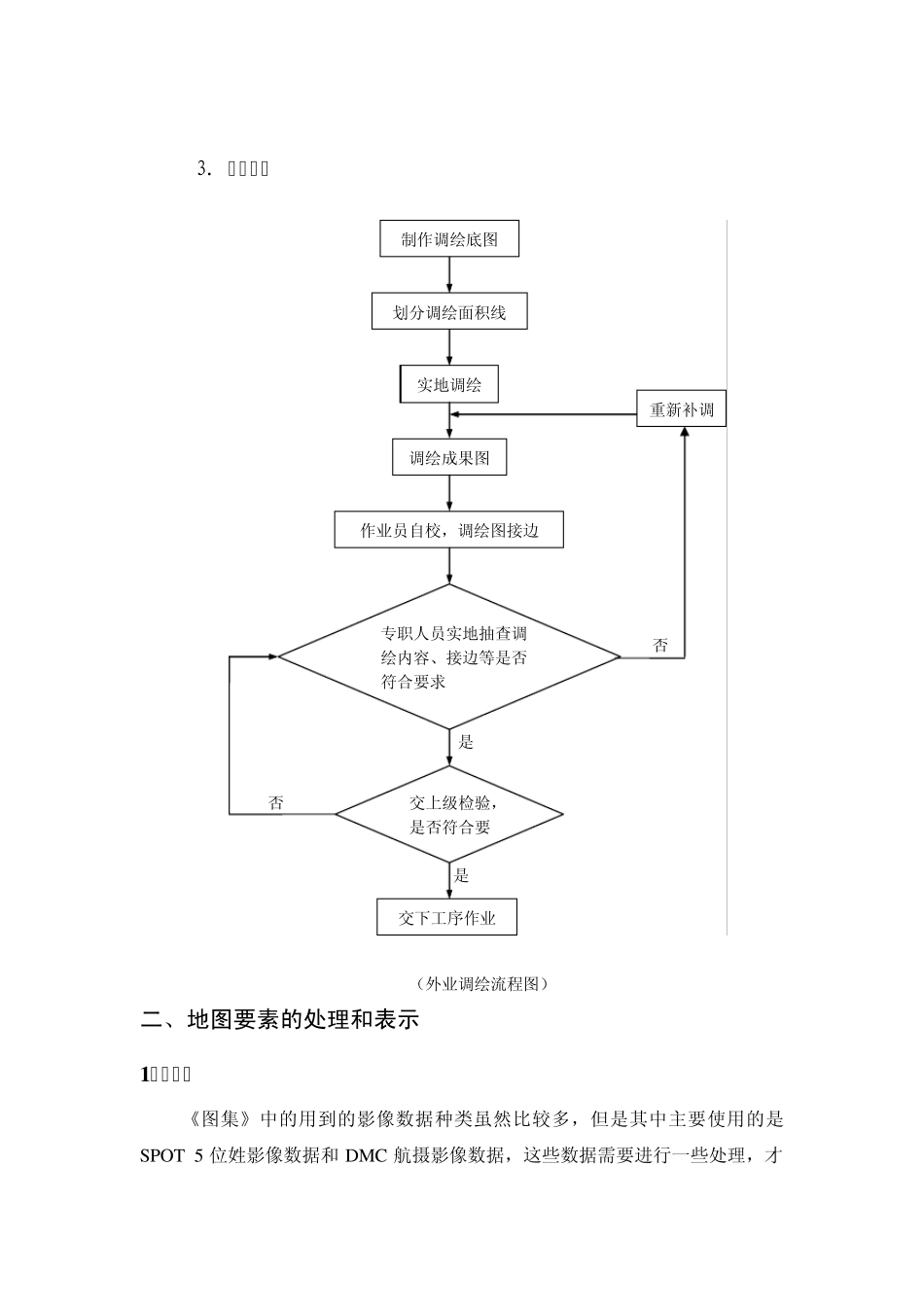

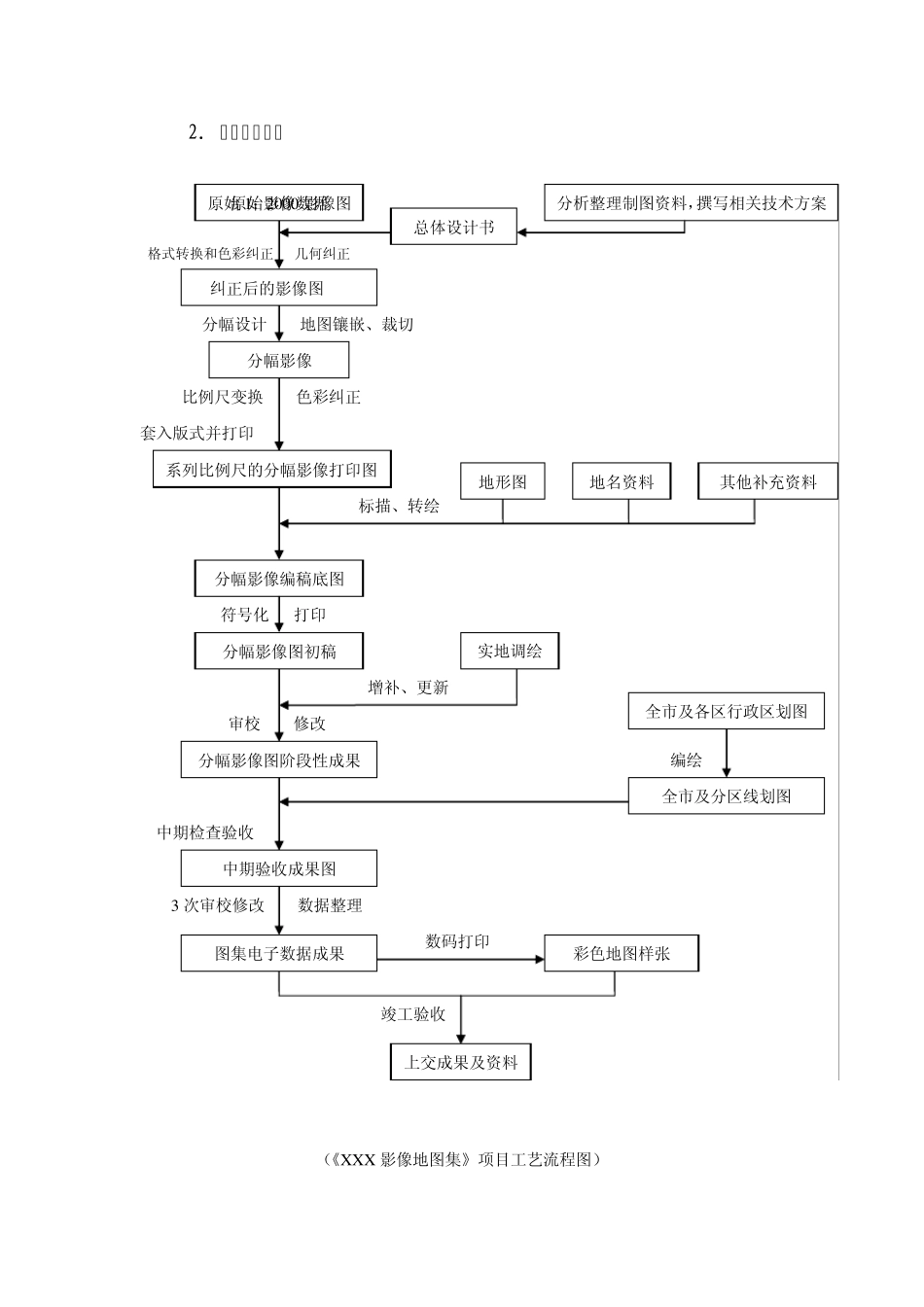

《XXX 影像地图集》总体设计书——技术方案部分节选 一、《图集》制作的工艺方案设计 1. 工艺方案 《图集》采用基于DTP 的彩色地图桌面出版系统的全数字制图技术制作，硬件设备包括图形工作站、高性能计算机、A0 幅面高精度彩色扫描仪、A3+幅面彩色激光打印机、大幅面高精度绘图仪、数码相机等，软件系统的工作环境为Window sXP，字库采用方正字库。 数据处理和地图编辑过程中主要使用到下列软件： （1） ERDAS IMAGE 9 用于影像色彩初纠正、影像拼接等处理； （2） Adobe PhotoShop 用于影像色彩纠正、拼接及截幅等处理； （3） CorelDraw 用于矢量要素的数字化、符号化、地图整饰等数字制图编辑工作； （4） Microsoft Office 系列软件 用于文字处理； （5） Arc/GIS 用于地形图的数据格式转换、投影变换、要素分类提取； （6） AutoCAD 用于地形图的数据格式转换； （7） 其他可用相关软件。 2. 总体工艺流程 格式转换和色彩纠正 几何纠正 分幅设计 地图镶嵌、裁切 比例尺变换 色彩纠正 套入版式并打印 标描、转绘 符号化 打印 增补、更新 审校 修改 编绘 中期检查验收 3 次审校修改 数据整理 数码打印 竣工验收 （《X X X 影像地图集》项目工艺流程图） 原始 1：2000 影像图 纠正后的影像图 分幅影像 系列比例尺的分幅影像打印图 分幅影像编稿底图 分幅影像图初稿 中期验收成果图 图集电子数据成果 彩色地图样张 分析整理制图资料，撰写相关技术方案 总体设计书 地形图 其他补充资料 地名资料 分幅影像图阶段性成果 实地调绘 上交成果及资料 原始影像数据 全市及各区行政区划图 全市及分区线划图 3. 调绘流程 （外业调绘流程图） 二、地图要素的处理和表示 1 、影像： 《图集》中的用到的影像数据种类虽然比较多，但是其中主要使用的是SPOT 5 位姓影像数据和DMC 航摄影像数据，这些数据需要进行一些处理，才制作调绘底图 划分调绘面积线 实地调绘 调绘成果图 作业员自校，调绘图接边 专职人员实地抽查调 绘内容、接边等是否 符合要求 交上级检验， 是否符合要重新补调 交下工序作业 是 是 否 否 能满足图集制作的要求，主要需要处理的是SPOT 5 和DMC 数据，由于卫星遥感和飞机航拍的区别，这两种影像数据的具体处理也有所不同。 1）、SPOT 5 卫星影像数据处理 用 1:10000 地形图作为纠正资料对卫星影像进行分块纠正，生...
