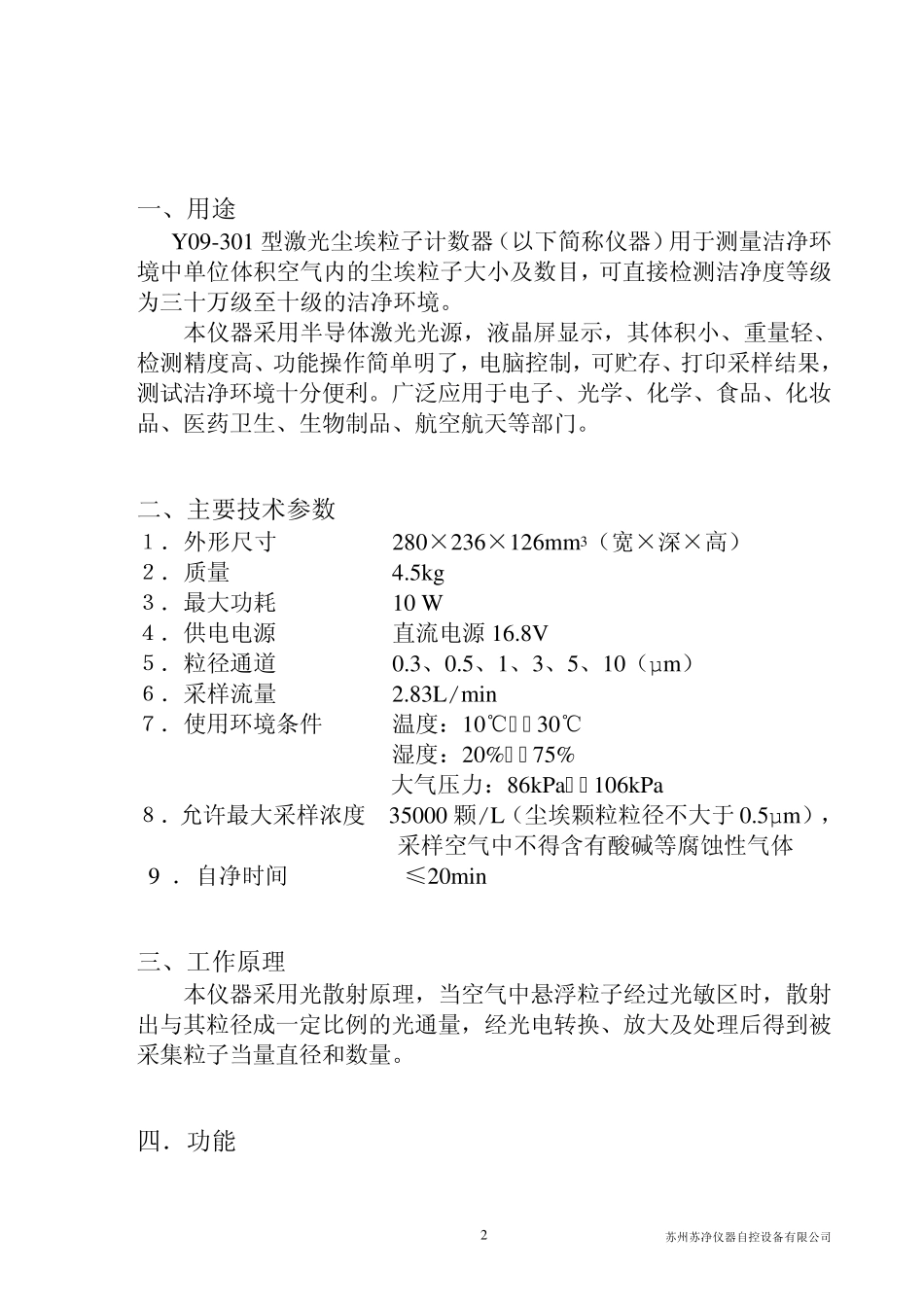

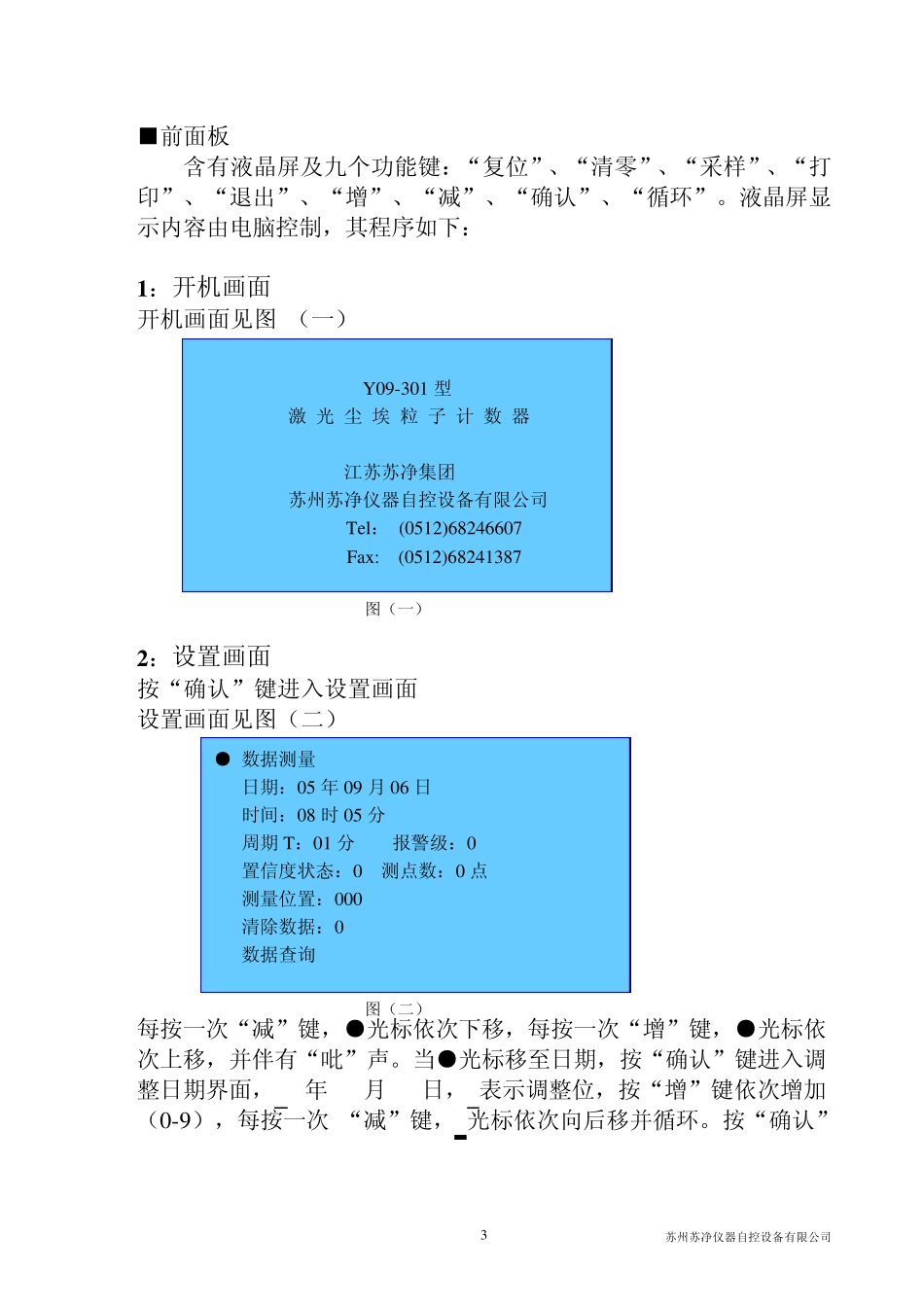

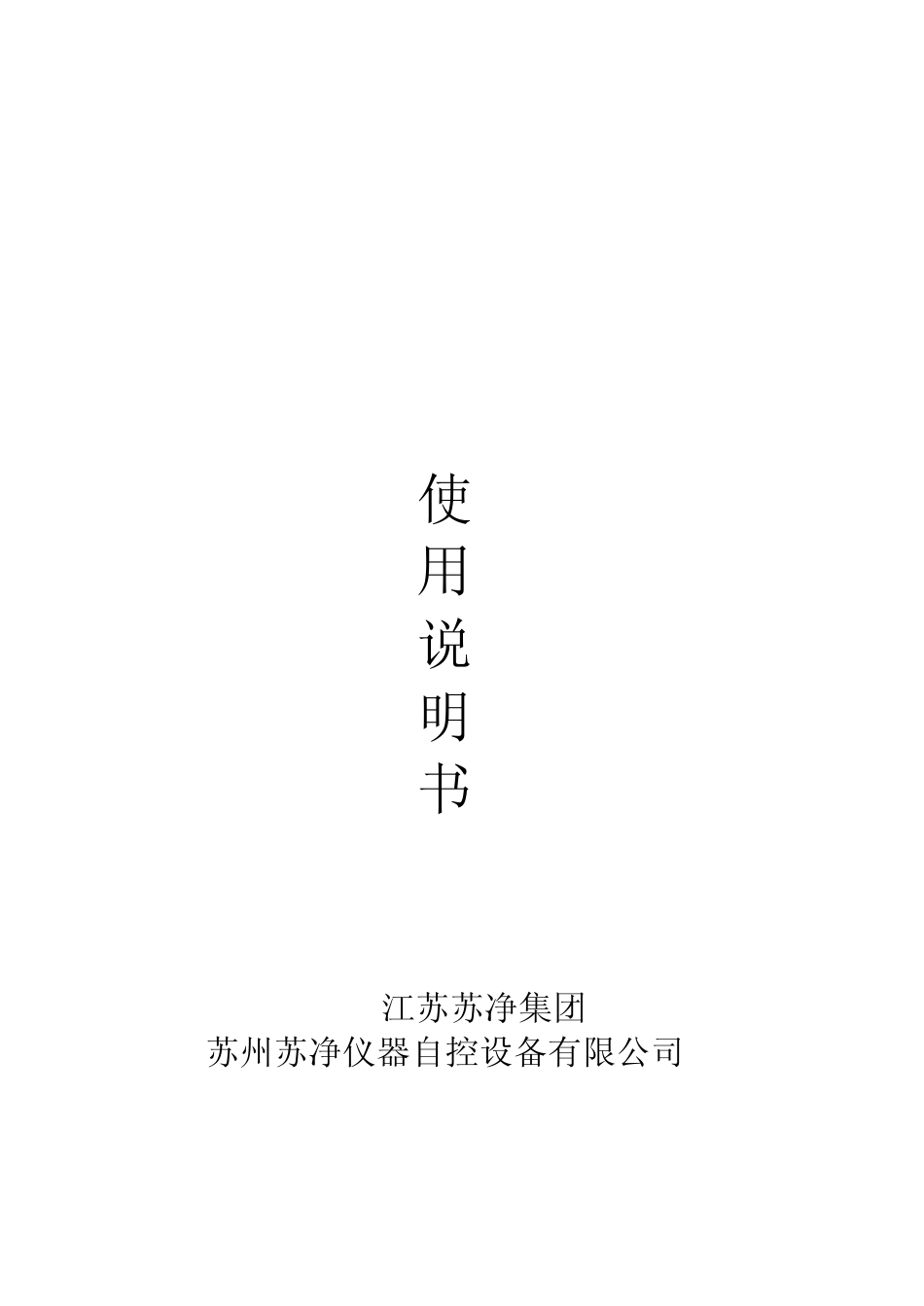

使 用 说 明 书 江苏苏净集团 苏州苏净仪器自控设备有限公司 苏州苏净仪器自控设备有限公司 2 一、用途 Y09-301 型激光尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可直接检测洁净度等级为三十万级至十级的洁净环境。 本仪器采用半导体激光光源，液晶屏显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。 二、主要技术参数 １．外形尺寸 280×236×126mm3（宽×深×高） ２．质量 4.5kg ３．最大功耗 10 W ４．供电电源 直流电源 16.8V ５．粒径通道 0.3、0.5、1、3、5、10（µm） ６．采样流量 2.83L/min ７．使用环境条件 温度：10℃——30℃ 湿度：20%——75% 大气压力：86kPa——106kPa ８．允许最大采样浓度 35000 颗/L（尘埃颗粒粒径不大于 0.5µm），采样空气中不得含有酸碱等腐蚀性气体 9 ．自净时间 ≤20min 三、工作原理 本仪器采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。 四．功能 苏州苏净仪器自控设备有限公司 3 ■前面板 含有液晶屏及九个功能键：“复位”、“清零”、“采样”、“打印”、“退出”、“增”、“减”、“确认”、“循环”。液晶屏显示内容由电脑控制，其程序如下： 1 ：开机画面 开机画面见图 （一） 图（一） 2 ：设置画面 按“确认”键进入设置画面 设置画面见图（二） 图（二） 每按一次“减”键，●光标依次下移，每按一次“增”键，●光标依次上移，并伴有“吡”声。当●光标移至日期，按“确认”键进入调整日期界面，05年 09月 06日， 表示调整位，按“增”键依次增加（0-9），每按一次 “减”键， 光标依次向后移并循环。按“确认” Y09-301 型 激 光 尘 埃 粒 子 计 数 器 江苏苏净集团 苏州苏净仪器自控设备有限公司 Tel： (0512)68246607 Fax : (0512)68241387 ● 数据测量 日期：05 年 09 月 06 日 时间：08 时 05 分 周期 T：01 分 报警级：0 置信度状态：0 测点数：0 点 测量位置：000 清除数据：0 数据查询 苏州苏净仪器自控设备有限公司 4 键保存当前设置并退出。其他功能设置同上操作相同。 注...
