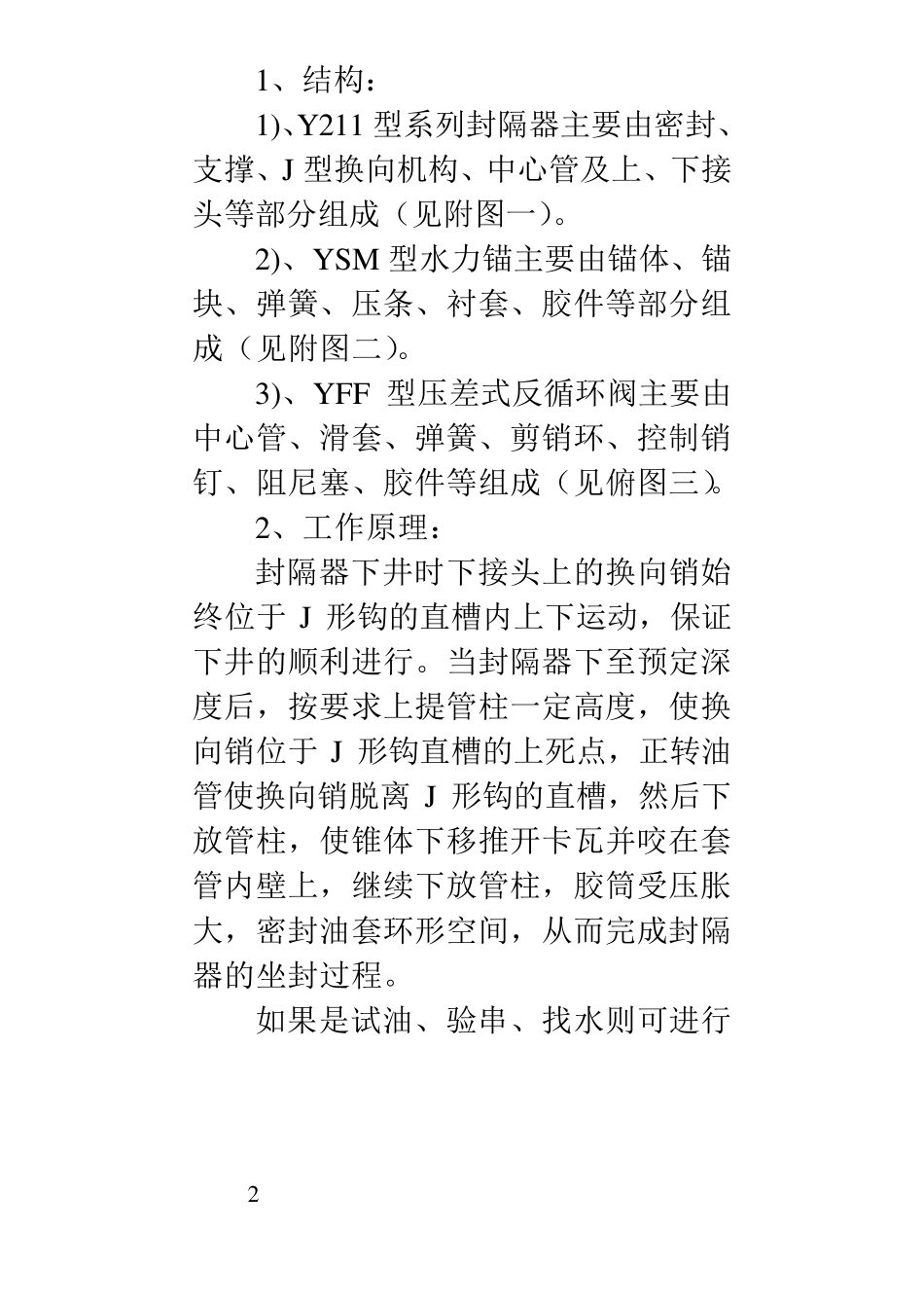

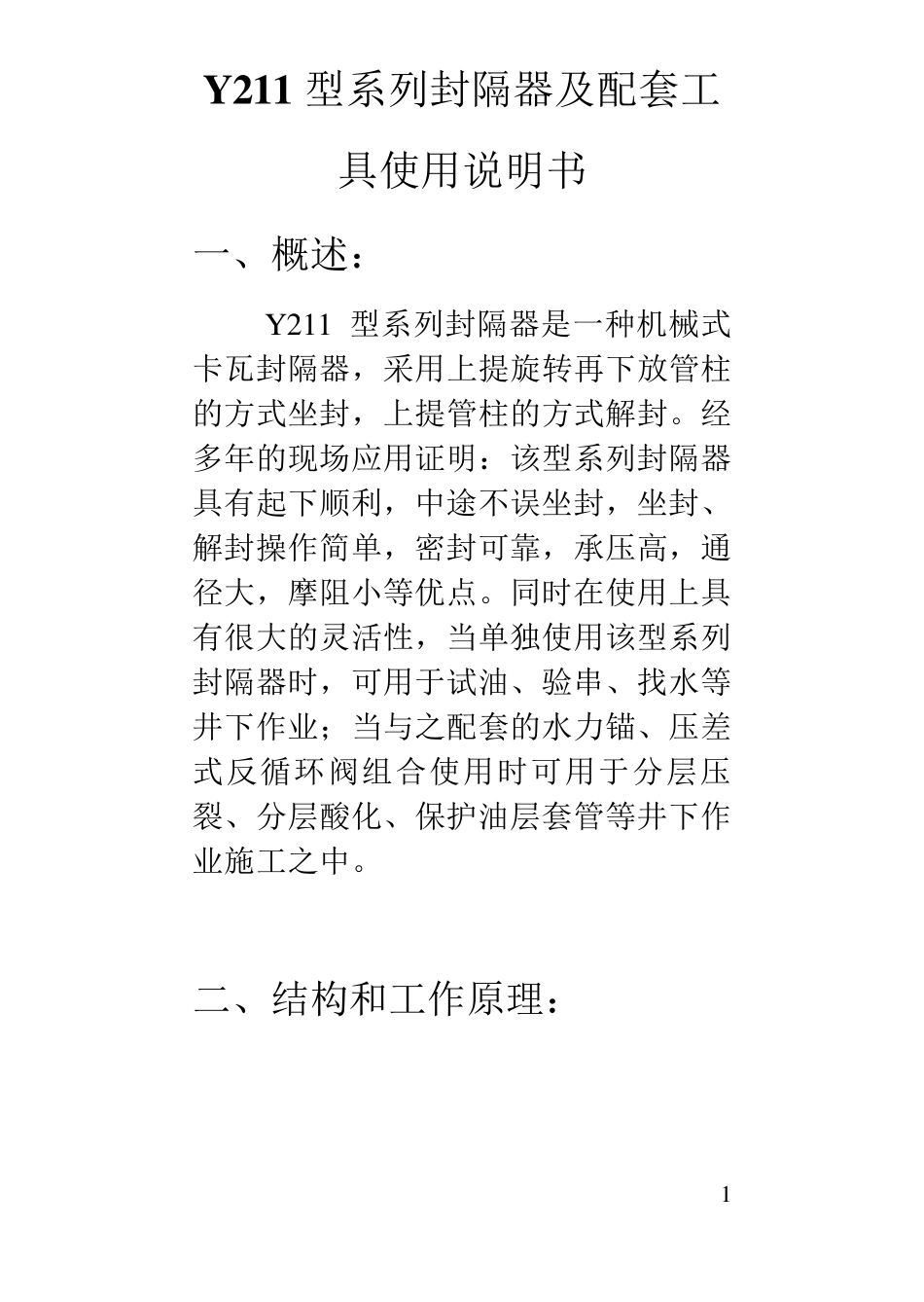

1 Y 211 型系列封隔器及配套工具使用说明书 一、概述： Y 211 型系列封隔器是一种机械式卡瓦封隔器，采用上提旋转再下放管柱的方式坐封，上提管柱的方式解封。经多年的现场应用证明：该型系列封隔器具有起下顺利，中途不误坐封，坐封、解封操作简单，密封可靠，承压高，通径大，摩阻小等优点。同时在使用上具有很大的灵活性，当单独使用该型系列封隔器时，可用于试油、验串、找水等井下作业；当与之配套的水力锚、压差式反循环阀组合使用时可用于分层压裂、分层酸化、保护油层套管等井下作业施工之中。 二、结构和工作原理： 2 1、结构： 1)、Y 211 型系列封隔器主要由密封、支撑、J 型换向机构、中心管及上、下接头等部分组成（见附图一）。 2)、Y SM 型水力锚主要由锚体、锚块、弹簧、压条、衬套、胶件等部分组成（见附图二）。 3)、Y FF 型压差式反循环阀主要由中心管、滑套、弹簧、剪销环、控制销钉、阻尼塞、胶件等组成（见俯图三）。 2、工作原理： 封隔器下井时下接头上的换向销始终位于 J 形钩的直槽内上下运动，保证下井的顺利进行。当封隔器下至预定深度后，按要求上提管柱一定高度，使换向销位于 J 形钩直槽的上死点，正转油管使换向销脱离 J 形钩的直槽，然后下放管柱，使锥体下移推开卡瓦并咬在套管内壁上，继续下放管柱，胶筒受压胀大，密封油套环形空间，从而完成封隔器的坐封过程。 如果是试油、验串、找水则可进行3 下步作业，如果是分层压裂、分层酸化或保护油层套管，需在下封隔器前把与之配套的水力锚其上面，压裂过程中，水力锚锚块在油套压差的作用下克服复位弹簧的弹力伸出，紧紧的咬在套管的内壁上，压差越大，咬和力越大，此力可防止封隔器上串，以保证施工的顺利进行。 施工结束后，放掉油管压力，使油套压差平衡，再上提管柱封隔器既实现解封。 三、现场施工要求： 1、下井前的准备工作： 1)、必须用大于封隔器钢体最大外径 1-2m m ，长度不小于 0.5m 的通井规通至人工井底。 2)、用刮管器刮削套管内壁，对封隔器经过的射孔井段和坐封井段要重复刮管两次以上，刮管深度应超过坐封深度 10m 以上。刮削过程应进行分段循环，当刮到要求深度后应彻底洗井，将刮下 4 的碎屑、硬腊等全部洗出，保持井筒压井液清洁无杂质。 3)、调好指重表或拉力计。 4)、游动滑车大钩要转动灵活。 5)、封隔器及下井工具的表面必须清洗干净。 6)、下井油管要认真检查有无伤痕和损坏的，丝扣要...
