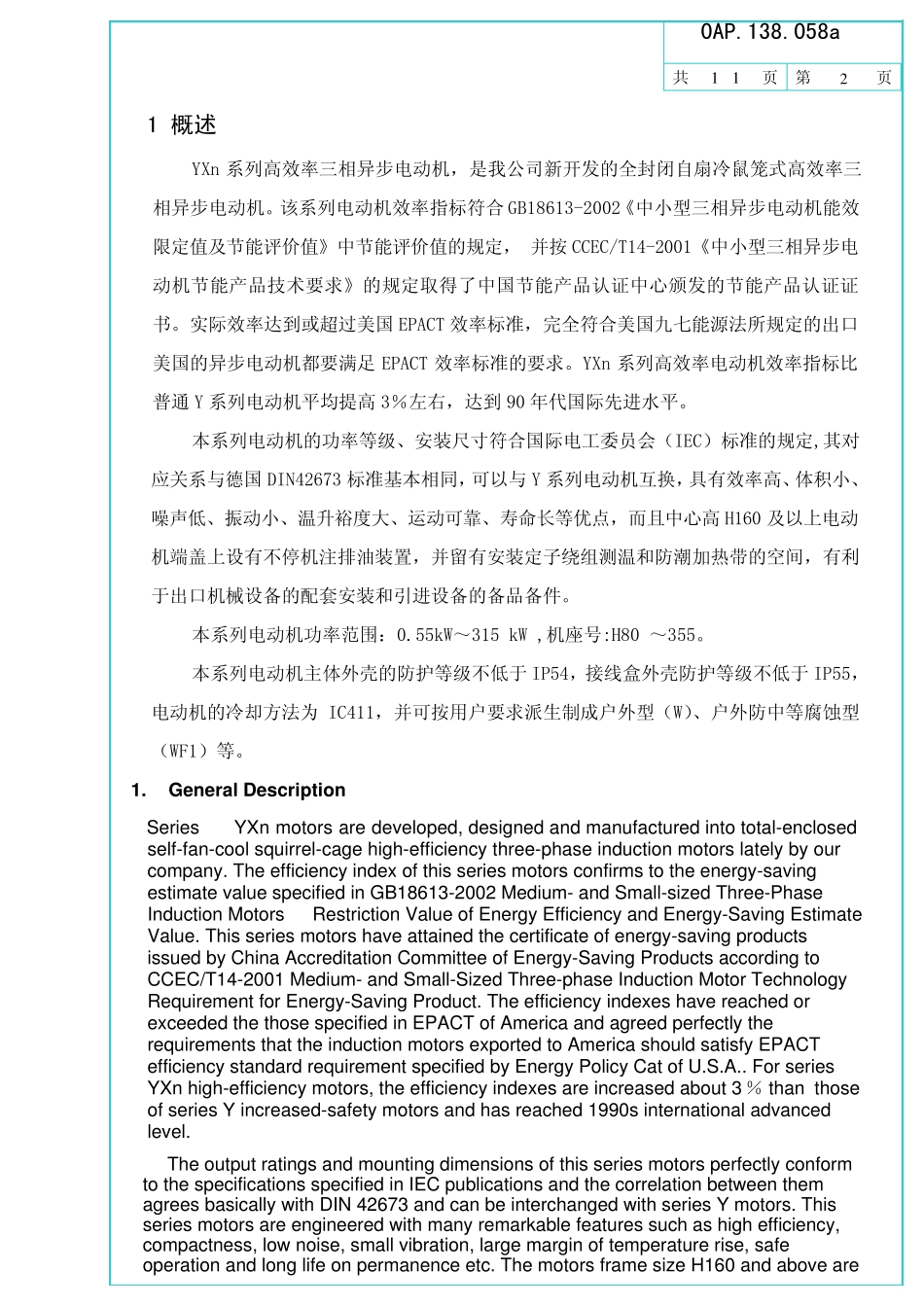

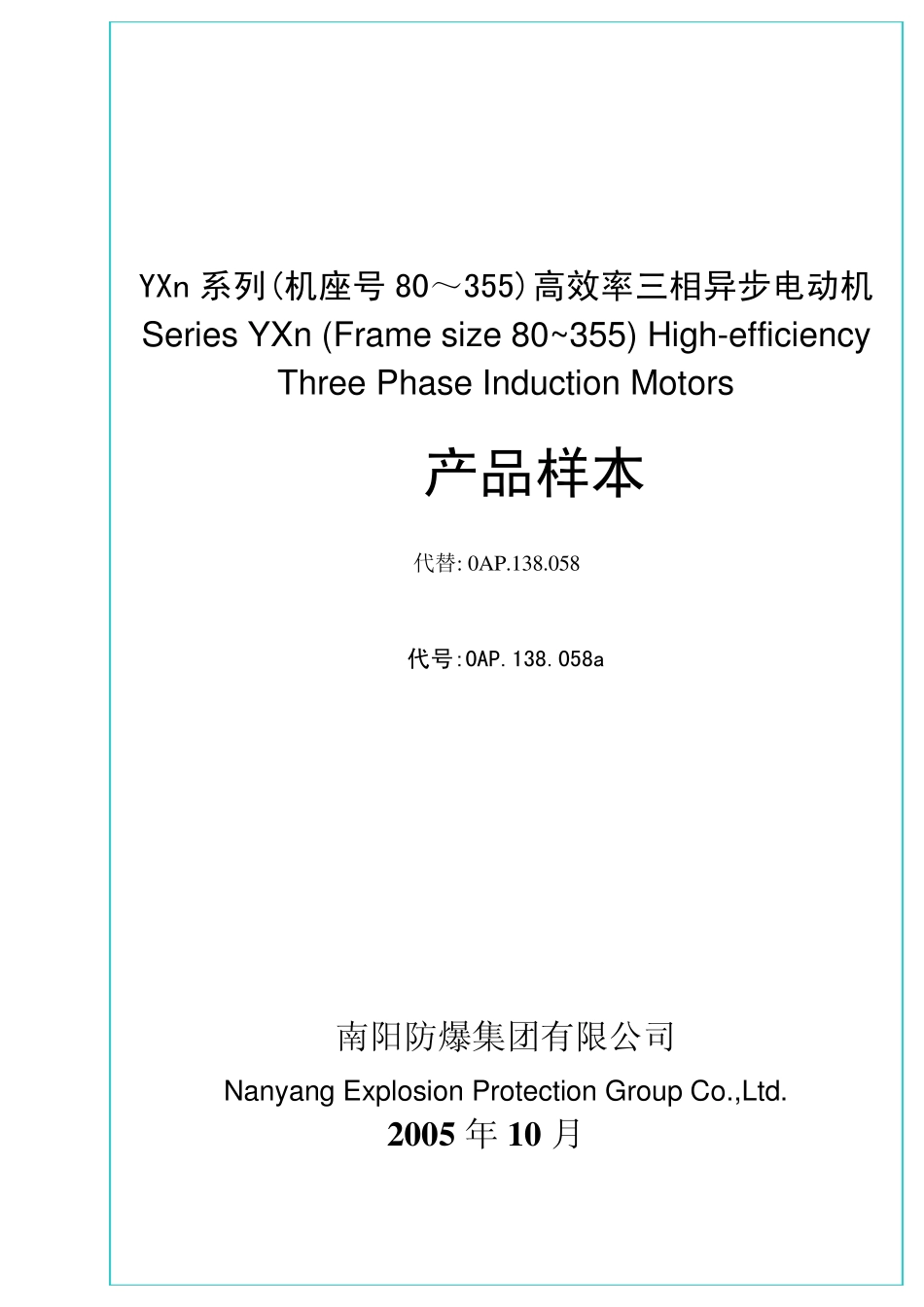

YXn 系列(机座号80～355)高效率三相异步电动机 Series YXn (Frame size 80~355) High-efficiency Three Phase Induction Motors 产品样本 代号:0AP.138.058a 南阳防爆集团有限公司 Nanyang Explosion Protection Group Co.,Ltd. 代替: 0AP.138.058 2 0 0 5 年 1 0 月 0AP.138.058a 共11页第 2 页 1 概述 YXn 系列高效率三相异步电动机，是我公司新开发的全封闭自扇冷鼠笼式高效率三相异步电动机。该系列电动机效率指标符合GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》中节能评价值的规定， 并按CCEC/T14-2001《中小型三相异步电动机节能产品技术要求》的规定取得了中国节能产品认证中心颁发的节能产品认证证书。实际效率达到或超过美国EPACT 效率标准，完全符合美国九七能源法所规定的出口美国的异步电动机都要满足EPACT 效率标准的要求。YXn 系列高效率电动机效率指标比普通Y 系列电动机平均提高3％左右，达到90 年代国际先进水平。 本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准的规定,其对应关系与德国DIN42673 标准基本相同，可以与 Y 系列电动机互换，具有效率高、体积小、噪声低、振动小、温升裕度大、运动可靠、寿命长等优点，而且中心高H160 及以上电动机端盖上设有不停机注排 油 装置 ，并留 有安装定子 绕 组 测 温和 防 潮 加 热 带 的空 间 ，有利于 出口机械 设备 的配 套 安装和 引 进设备 的备 品备 件 。 本系列电动机功率范 围 ： 0.55kW～ 315 kW ,机座 号 :H80 ～ 355。 本系列电动机主 体外 壳 的防 护 等级不低于 IP54，接 线 盒 外 壳 防 护 等级不低于 IP55，电动机的冷却 方 法为IC411，并可按用 户 要求派 生 制 成 户 外 型（W）、户 外 防 中等腐 蚀 型（WF1）等。 1. General Description Series YXn motors are developed, designed and manufactured into total-enclosed self-fan-cool squirrel-cage high-efficiency three-phase induction motors lately by our company. The efficiency index of this series motors confirms to the energy-saving estimate value specified in GB18613-2002 Medium- and Small-sized Three-Phase Induction Motors Restriction Value of Energy Efficiency and...
