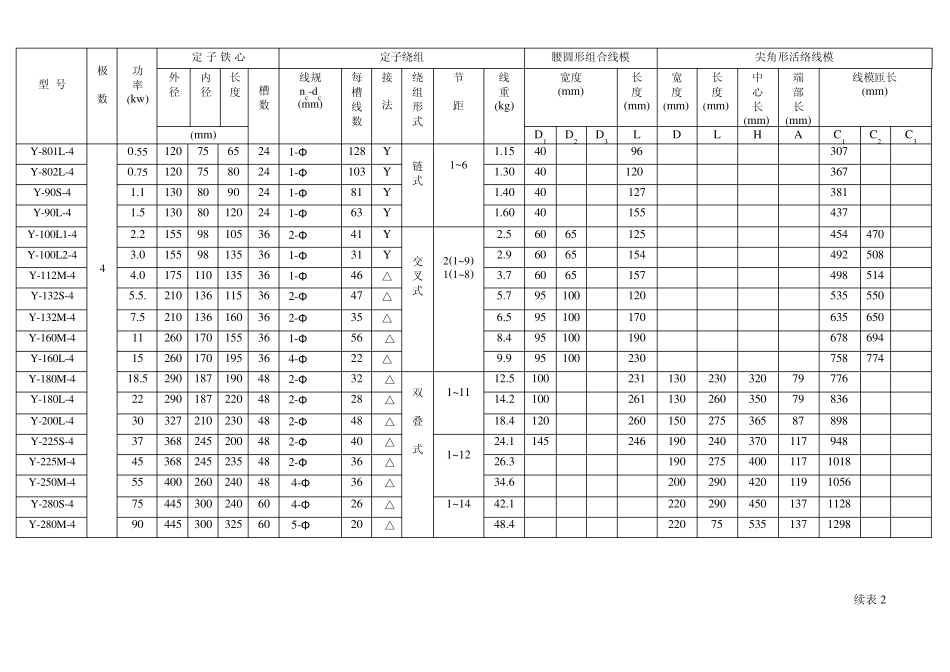

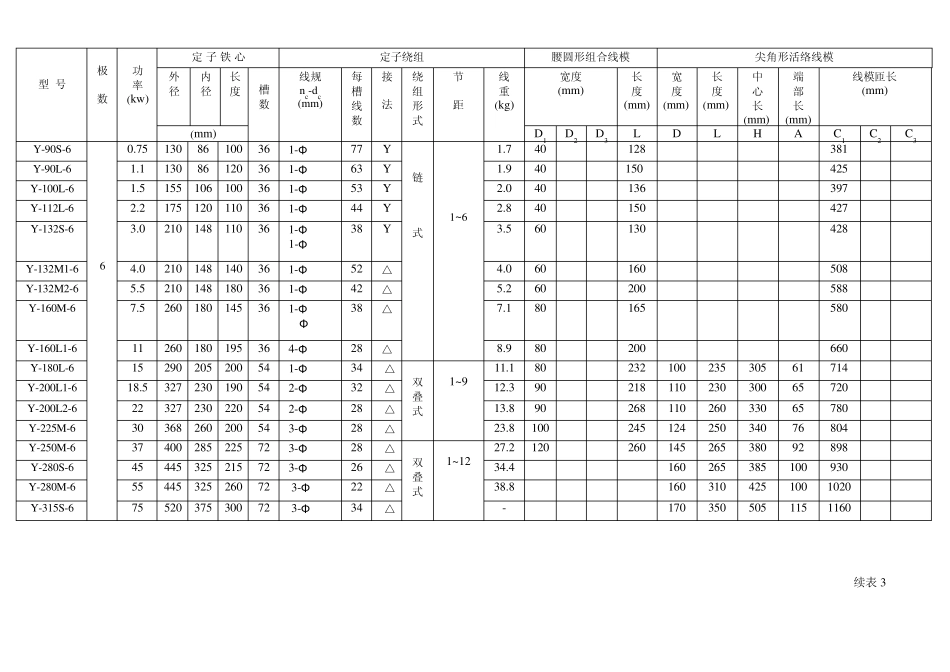

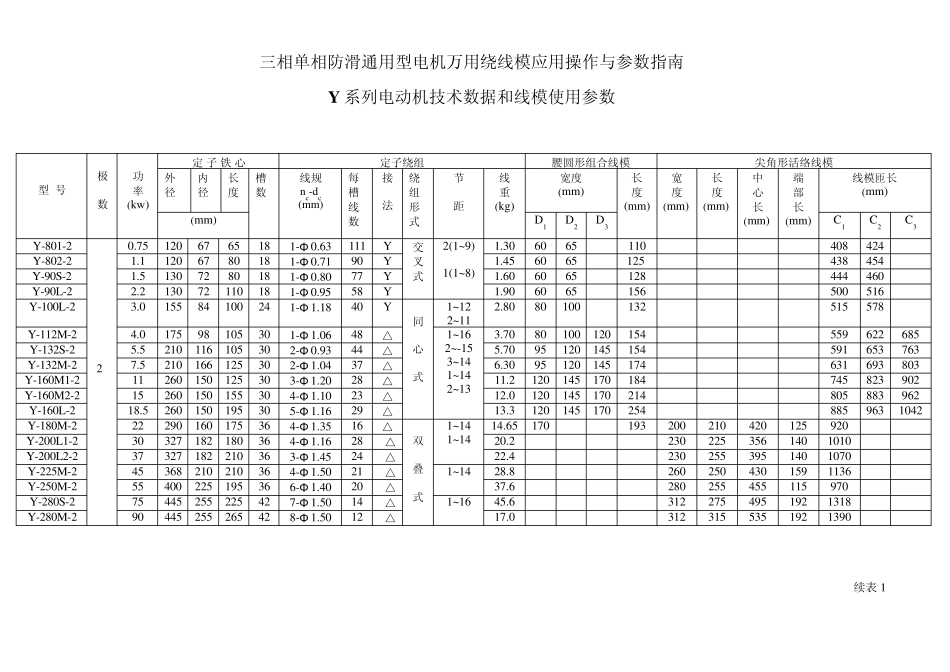

三相单相防滑通用型电机万用绕线模应用操作与参数指南 Y 系列电动机技术数据和线模使用参数 型 号 极 数 功 率(kw) 定 子 铁 心 定子绕组 腰圆形组合线模 尖角形活络线模 外径 内径 长度 槽数 线规 nc-dc (mm) 每槽线数 接 法 绕组形式 节 距 线 重(kg) 宽度 (mm) 长 度 (mm) 宽 度 (mm) 长 度 (mm) 中 心 长 (mm) 端 部 长 (mm) 线模匝长 (mm) (mm) D1 D2 D3 C1 C2 C3 Y-801-2 2 0.75 120 67 65 18 1-Φ 0.63 111 Y 交叉式 2(1~9) 1(1~8) 1.30 60 65 110 408 424 Y-802-2 1.1 120 67 80 18 1-Φ 0.71 90 Y 1.45 60 65 125 438 454 Y-90S-2 1.5 130 72 80 18 1-Φ 0.80 77 Y 1.60 60 65 128 444 460 Y-90L-2 2.2 130 72 110 18 1-Φ 0.95 58 Y 1.90 60 65 156 500 516 Y-100L-2 3.0 155 84 100 24 1-Φ 1.18 40 Y 同 心 式 1~12 2~11 2.80 80 100 132 515 578 Y-112M-2 4.0 175 98 105 30 1-Φ 1.06 48 △ 1~16 2~-15 3~14 1~14 2~13 3.70 80 100 120 154 559 622 685 Y-132S-2 5.5 210 116 105 30 2-Φ 0.93 44 △ 5.70 95 120 145 154 591 653 763 Y-132M-2 7.5 210 166 125 30 2-Φ 1.04 37 △ 6.30 95 120 145 174 631 693 803 Y-160M1-2 11 260 150 125 30 3-Φ 1.20 28 △ 11.2 120 145 170 184 745 823 902 Y-160M2-2 15 260 150 155 30 4-Φ 1.10 23 △ 12.0 120 145 170 214 805 883 962 Y-160L-2 18.5 260 150 195 30 5-Φ 1.16 29 △ 13.3 120 145 170 254 885 963 1042 Y-180M-2 22 290 160 175 36 4-Φ 1.35 16 △ 双 叠 式 1~14 1~14 14.65 170 193 200 210 420 125 920 Y-200L1-2 30 327 182 180 36 4-Φ 1.16 28 2△ 20.2 230 225 356 140 1010 Y-200L2-2 37 327 182 210 36 3-Φ 1.45 24 2△ 22.4 230 255 395 140 1070 Y-225M-2 45 368 210 210 36 4-Φ 1.50 21 2△ 1~14 28.8 260 250 430 159 1136 Y-250M-2 55 400 225 195 36 6-Φ 1.40 20 2△ 37.6 280 255 455 115 970 Y-280S-2 75 445 255 225 42 7-Φ 1.50 14 2△ 1~16 45.6 312 275...
