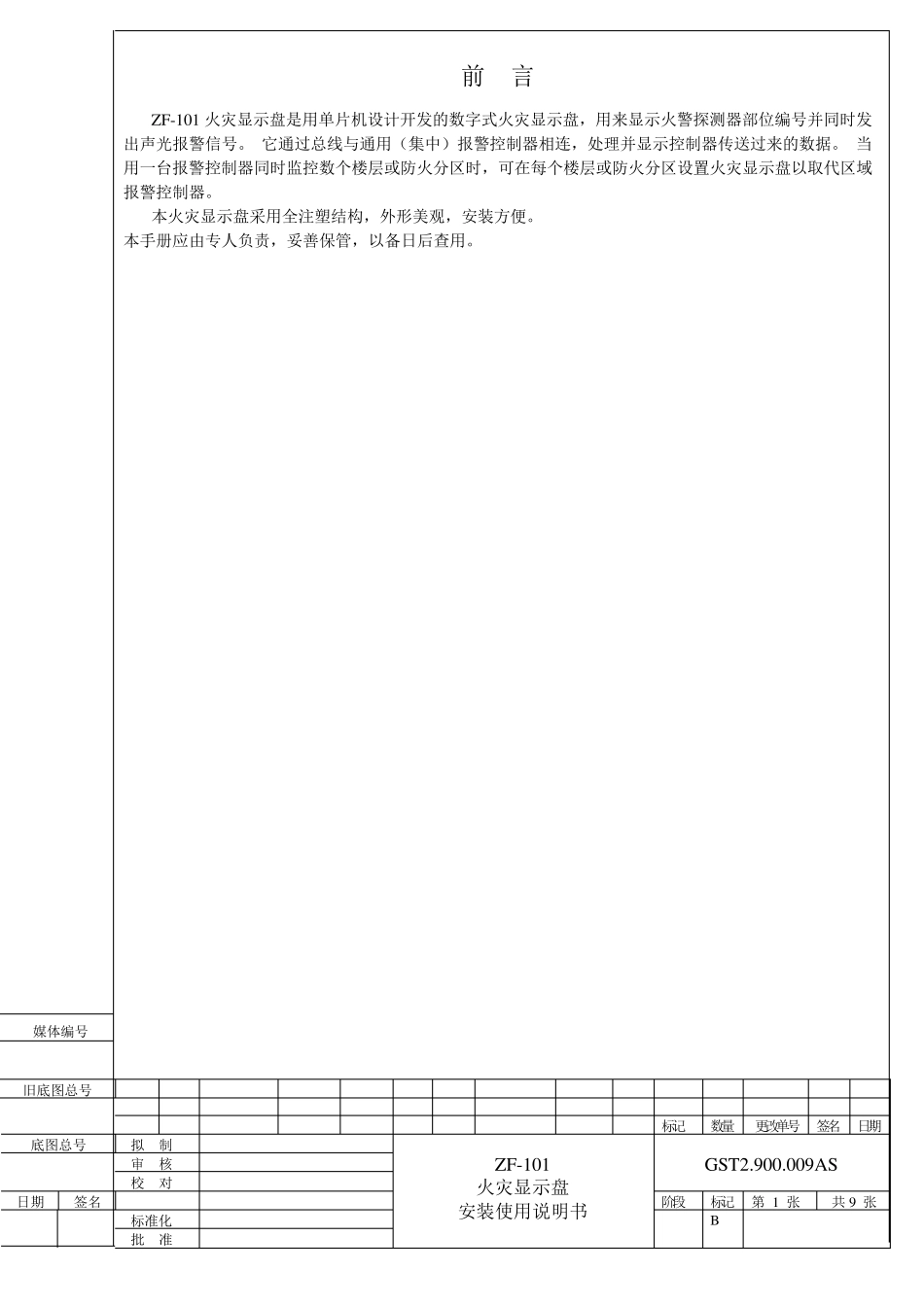

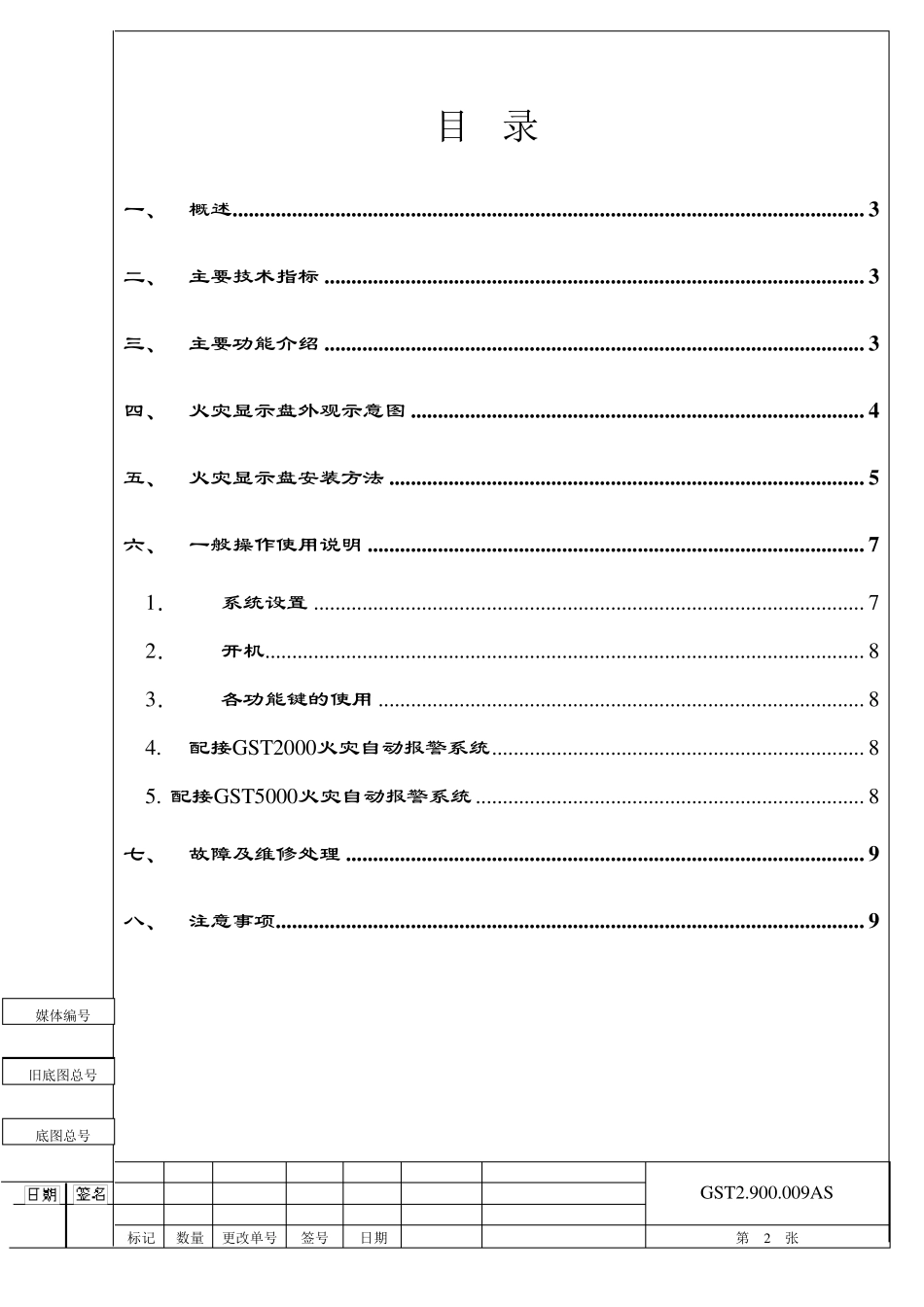

旧底图总号 标记 数量 更改单号 签名 日期 底图总号 拟 制 ZF-101 火灾显示盘 安装使用说明书 GST2.900.009AS 审 核 校 对 日期 签名 阶段 标记 第 1 张 共9 张 标准化 B 批 准 媒体编号 前 言 ZF-101 火灾显示盘是用单片机设计开发的数字式火灾显示盘，用来显示火警探测器部位编号并同时发出声光报警信号。 它通过总线与通用（集中）报警控制器相连，处理并显示控制器传送过来的数据。 当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。 本火灾显示盘采用全注塑结构，外形美观，安装方便。 本手册应由专人负责，妥善保管，以备日后查用。 GST2.900.009AS 标 记 数 量 更改单号 签号 日 期 第 2 张 底图总号 旧底图总号 媒体编号 目录 一、 概述 ..................................................................................................................... 3 二、 主要技术指标 .................................................................................................... 3 三、 主要功能介绍 .................................................................................................... 3 四、 火灾显示盘外观示意图 .................................................................................... 4 五、 火灾显示盘安装方法 ........................................................................................ 5 六、 一般操作使用说明 ............................................................................................ 7 1． 系统设置 ...................................................................................................... 7 2． 开机 ............................................................................................................... 8 3． 各功能键的使用 .......................................................................................... 8 4. 配接GST2000火灾自动报警系统 ..................................................................... 8 5. 配接GST5000火灾自动报警系统 ..................................................
