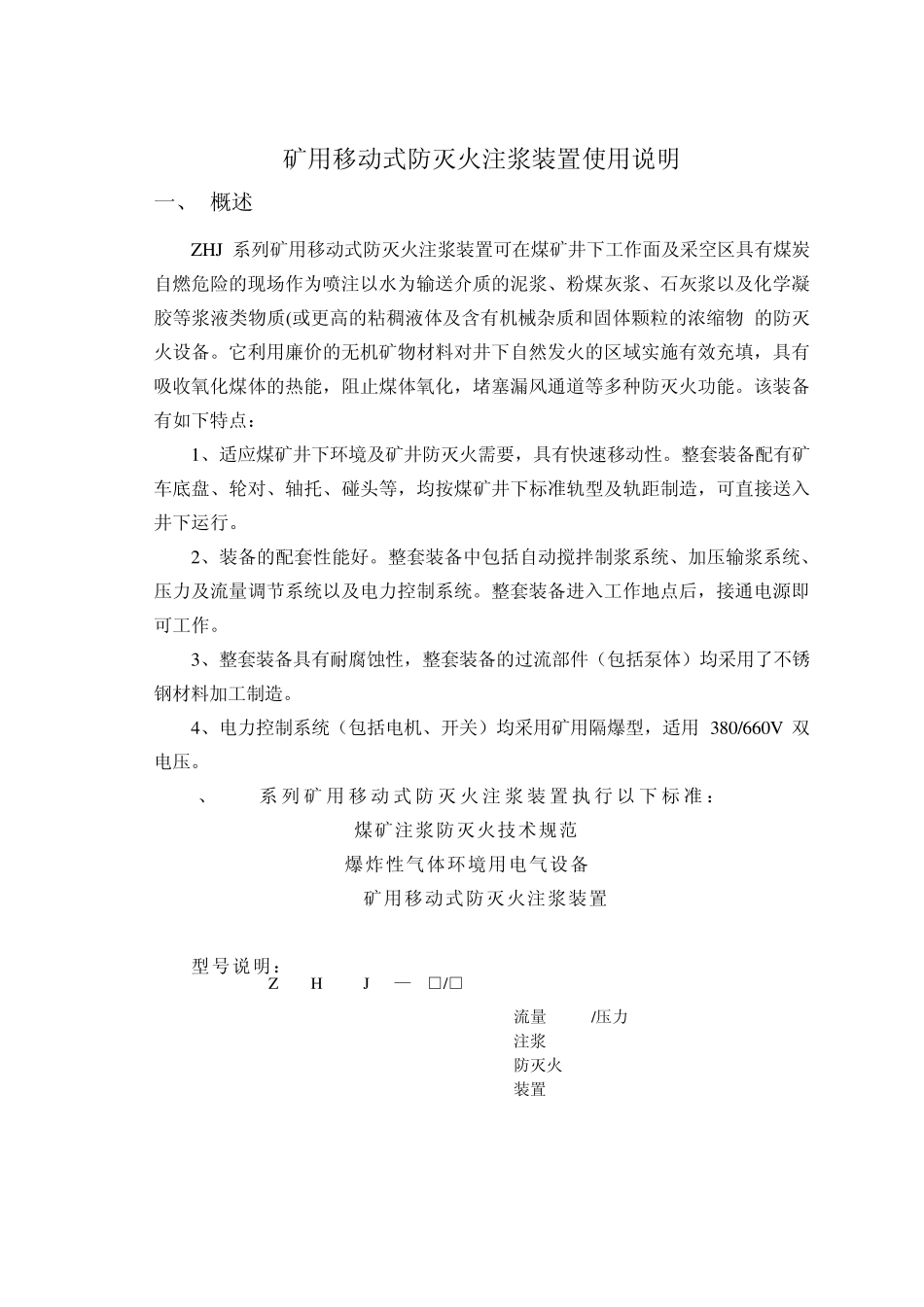

矿用移动式防灭火注浆装置使用说明 一、 概述 ZHJ 系列矿用移动式防灭火注浆装置可在煤矿井下工作面及采空区具有煤炭自燃危险的现场作为喷注以水为输送介质的泥浆、粉煤灰浆、石灰浆以及化学凝胶等浆液类物质(或更高的粘稠液体及含有机械杂质和固体颗粒的浓缩物)的防灭火设备。它利用廉价的无机矿物材料对井下自然发火的区域实施有效充填，具有吸收氧化煤体的热能，阻止煤体氧化，堵塞漏风通道等多种防灭火功能。该装备有如下特点： 1、适应煤矿井下环境及矿井防灭火需要，具有快速移动性。整套装备配有矿车底盘、轮对、轴托、碰头等，均按煤矿井下标准轨型及轨距制造，可直接送入井下运行。 2、装备的配套性能好。整套装备中包括自动搅拌制浆系统、加压输浆系统、压力及流量调节系统以及电力控制系统。整套装备进入工作地点后，接通电源即可工作。 3、整套装备具有耐腐蚀性，整套装备的过流部件（包括泵体）均采用了不锈钢材料加工制造。 4、电力控制系统（包括电机、开关）均采用矿用隔爆型，适用 380/660V 双电压。 5、 ZHJ系 列 矿 用 移 动 式 防 灭 火 注 浆 装 置 执行以 下 标准： MT/T 702-1997 煤矿注浆防灭火技术规范 GB3836-2000 爆炸性气体环境用电气设备 Q/FZG2203-2008 矿用移动式防灭火注浆装置 型号说明： Z H J — □/□ 流量L/min/压力MPa 注浆 防灭火 装置 二、结构特征与工作原理 整套装备中包括自动搅拌制浆系统、加压输浆系统、压力及流量调节系统以及电力控制系统。其工作原理如图所示。 本装备的核心部件——注浆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆（转子）和固定的衬套（定子）组成。由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不能产生涡流和搅动。 因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。输送介质时扰动小、泵压稳、吸入性能好，流量的调节性能好，效率高。适用于输送介质温度0℃～80℃，粘度系数为 (1～2)×10-3Pa.S 或更 高的粘稠的液 体及含有机 械 杂 质和固体颗粒的浓 缩 物 。 注浆装置 在 煤 矿 井 下 应 用时，可 采 用以下 方 法 注浆： １ 、钻 孔 注浆 从井下巷道或钻 场 向注浆区域打注浆钻...
