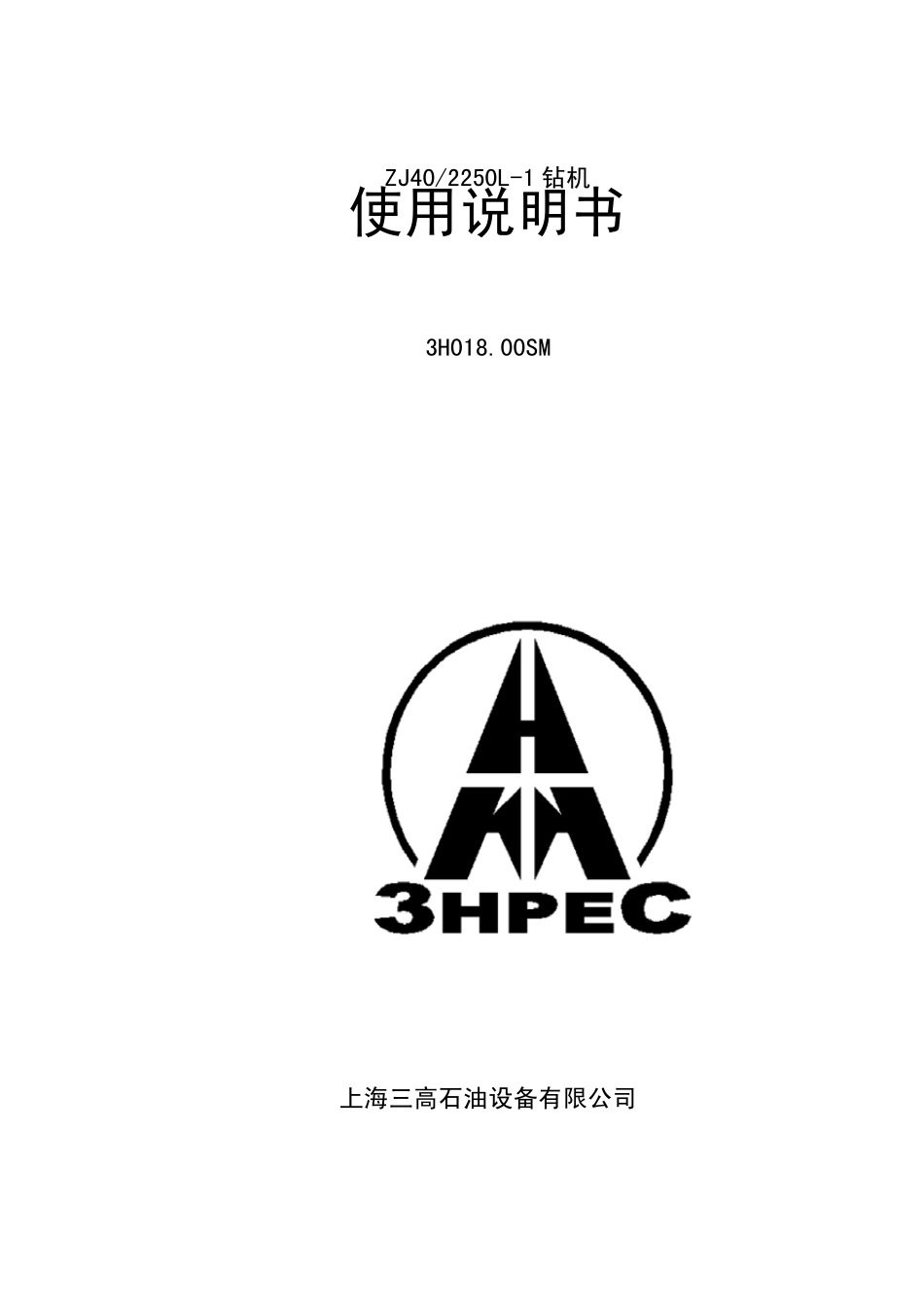

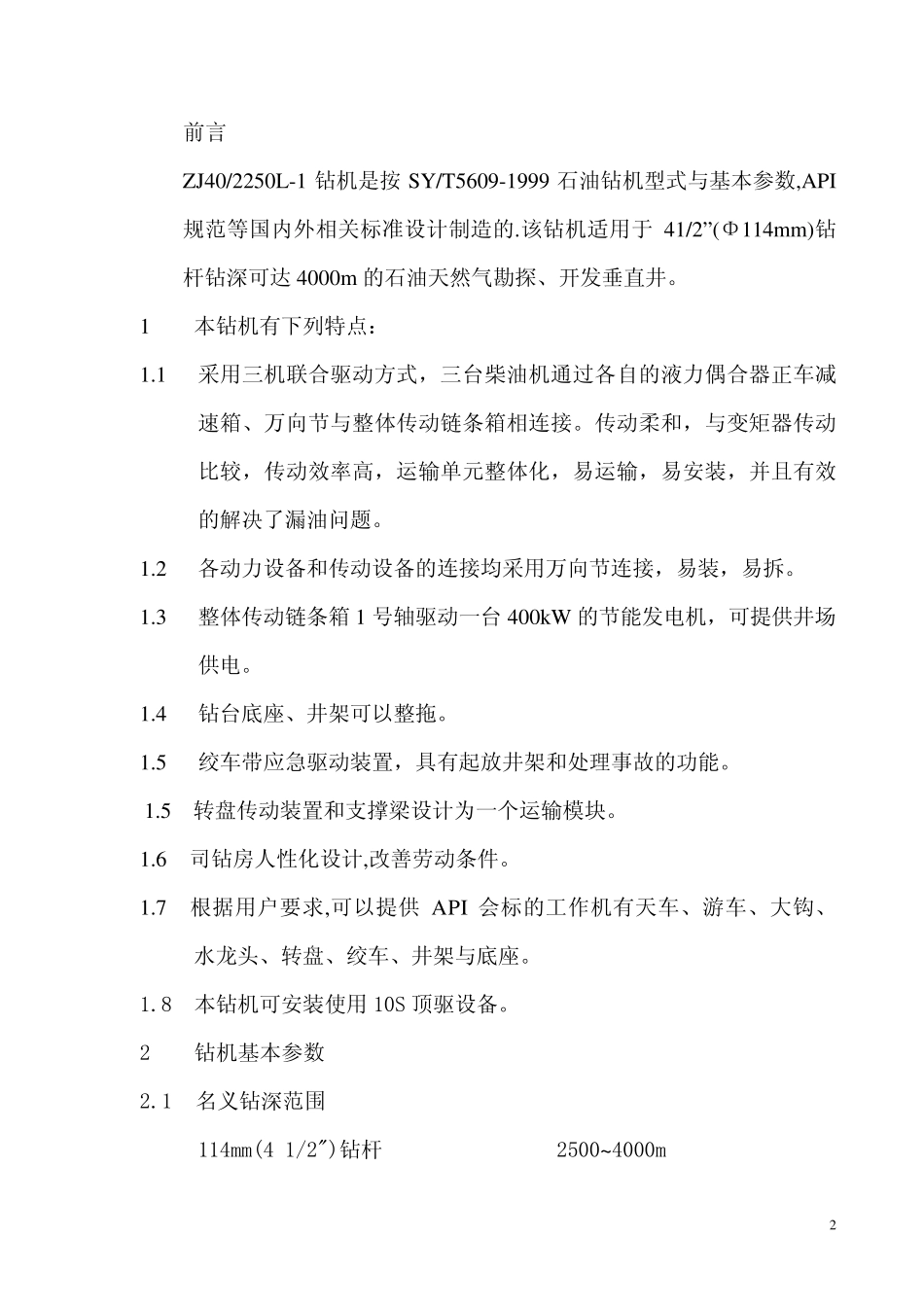

ZJ40/2250L-1 钻机 使用说明书 3H018.00SM 上海三高石油设备有限公司 1目 录 1 . 前言 2 . 钻机基本参数 3 主要部件技术性能 4 钻机传动系统与工作特性 5 钻机配套清单 6 结构综述 7 钻机安装 8 钻机调试 9 起放井架、底座 1 0 钻机使用操作 1 1 维护保养与故障排除 1 2 搬迁 1 3 附图 2前言 ZJ40/2250L-1 钻机是按SY/T5609-1999 石油钻机型式与基本参数,API规范等国内外相关标准设计制造的.该钻机适用于41/2”(Φ114mm)钻杆钻深可达 4000m 的石油天然气勘探、开发垂直井。 1 本钻机有下列特点： 1.1 采用三机联合驱动方式，三台柴油机通过各自的液力偶合器正车减速箱、万向节与整体传动链条箱相连接。传动柔和，与变矩器传动比较，传动效率高，运输单元整体化，易运输，易安装，并且有效的解决了漏油问题。 1.2 各动力设备和传动设备的连接均采用万向节连接，易装，易拆。 1.3 整体传动链条箱 1 号轴驱动一台 400kW 的节能发电机，可提供井场供电。 1.4 钻台底座、井架可以整拖。 1.5 绞车带应急驱动装置，具有起放井架和处理事故的功能。 1.5 转盘传动装置和支撑梁设计为一个运输模块。 1.6 司钻房人性化设计,改善劳动条件 。 1.7 根 据 用户 要 求 ,可以提供 API 会 标的工 作 机有天车、游 车、大 钩 、 水 龙 头 、转盘、绞车、井架与底座。 1.8 本钻机可安装使 用10S 顶 驱设备。 2 钻机基本参数 2.1 名 义 钻深范围 114mm(4 1/2")钻杆 2500~4000m 3127mm(5")钻杆 2000~3200m 2.2 最大钩载 2250kN 2.3 最大钻柱重量 130t 2.4 绞车最大功率 735kW（1000HP） 2.5 游动系统最多绳数(顺穿) 10 2.6 钻井钢丝绳直径(钢丝绳芯) 32mm(1 1/4”) 2.7 钻井泵台数 X 功率 2X960kW（1300HP） 2.8 转盘开口直径 698.5mm(27- 1/2”) 2.9 钻台高度 6m 2.10 井架工作高度 43m 2.11 动力传动型式 整体链条箱并车 3 主要部件技术性能 3.1 天车(顺穿) TC225-1 最大钩载 2250KN 滑轮外经 X 数量 1120mmx6 滑轮绳径 32mm(1 1/4”) 捞砂滑轮外径 610mm 捞砂滑轮绳径 14.5mm(9/16”) 3.2 游车 YC-225 最大钩载 2250KN 滑轮外经 X 数量 1120mmx5 3.3 大钩 DG225 4最大钩载 2250KN 主钩开口尺寸 190mm 3.4 水龙头 SL225-II 最大静负荷 2250KN 最高转速 300r/min 最高工作压力 35M...
