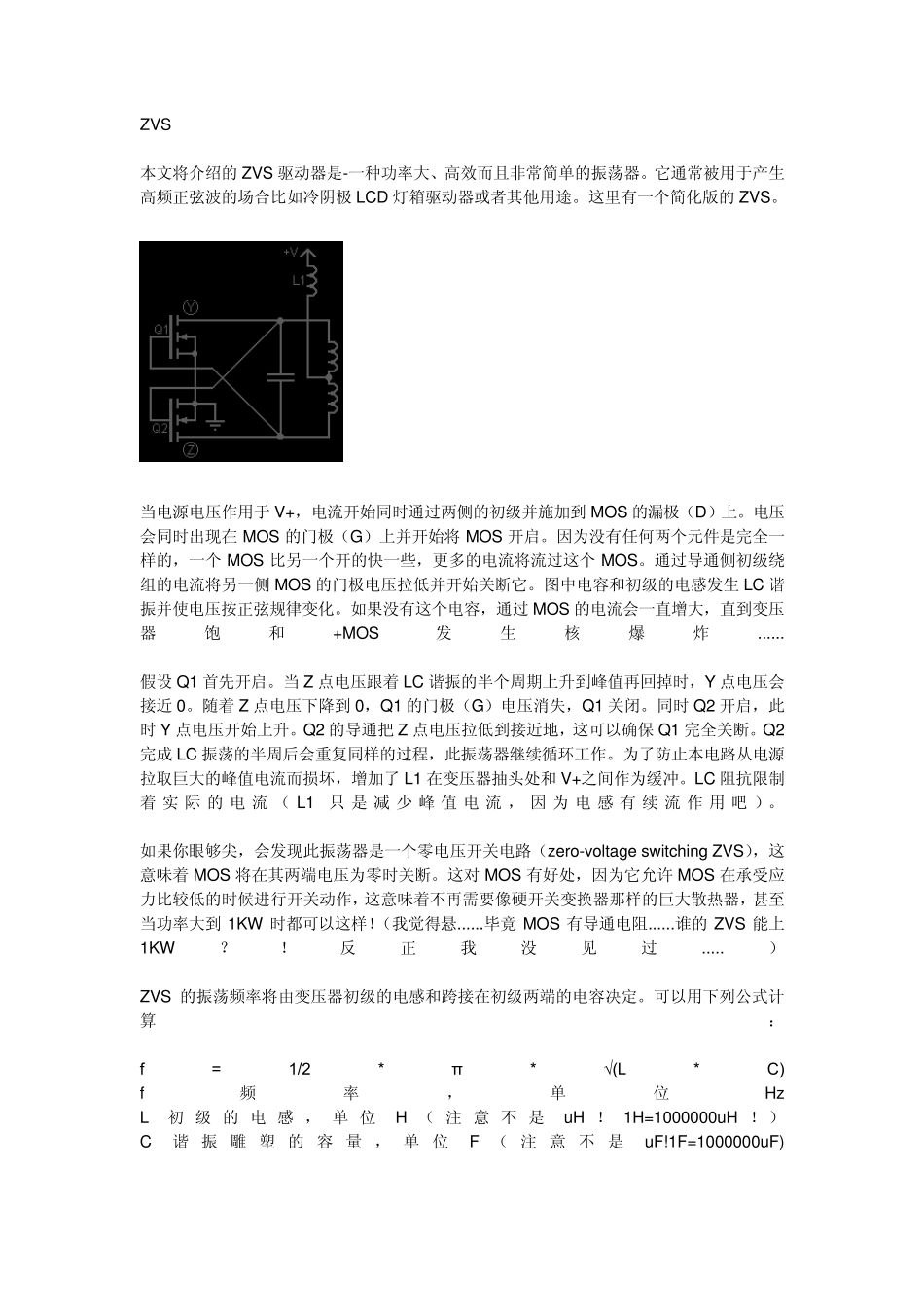

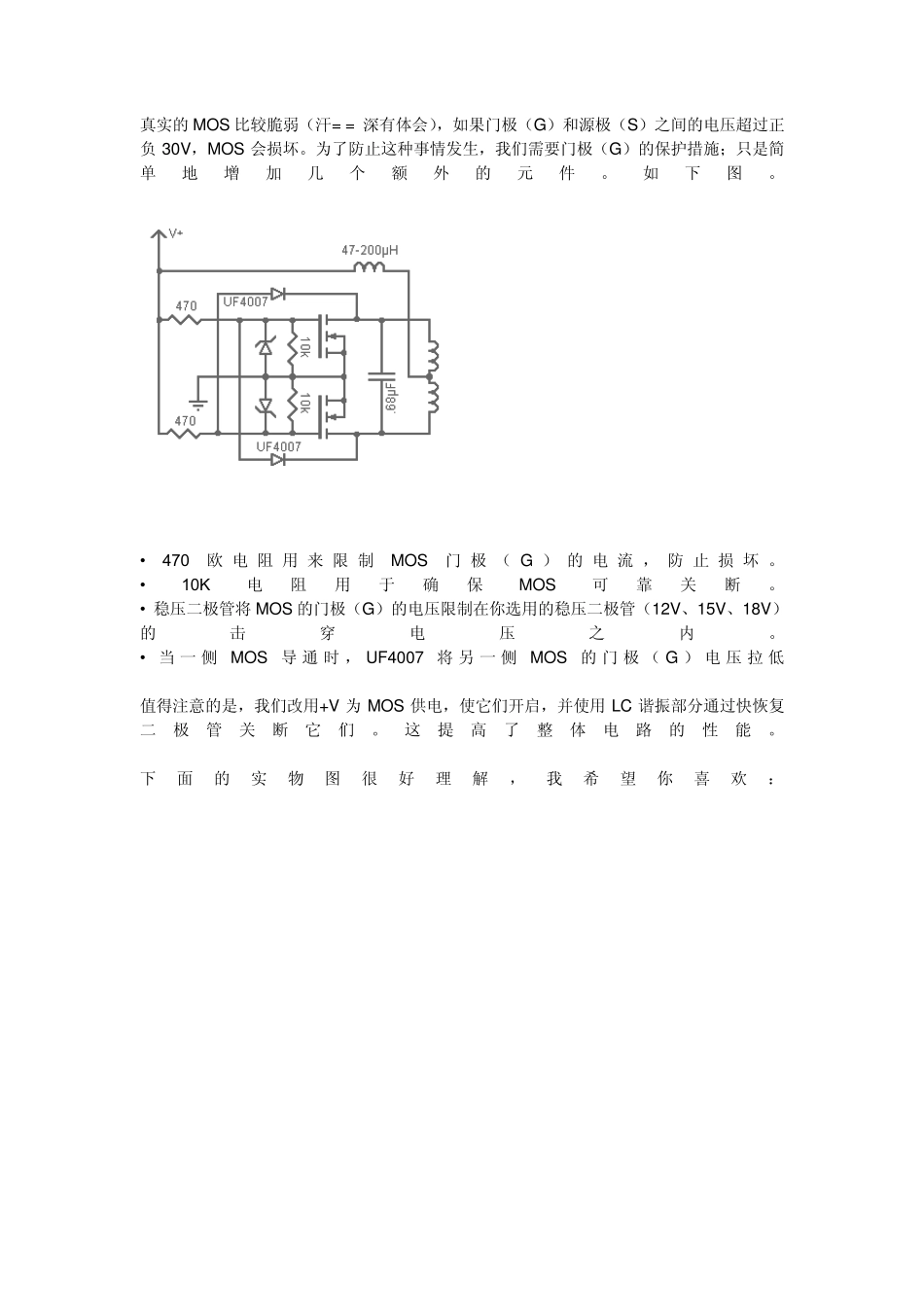

ZVS 本文将介绍的ZVS 驱动器是-一种功率大、高效而且非常简单的振荡器。它通常被用于产生高频正弦波的场合比如冷阴极 LCD 灯箱驱动器或者其他用途。这里有一个简化版的ZVS。 当电源电压作用于 V+，电流开始同时通过两侧的初级并施加到 MOS 的漏极（D）上。电压会同时出现在 MOS 的门极（G）上并开始将MOS 开启。因为没有任何两个元件是完全一样的，一个 MOS 比另一个开的快一些，更多的电流将流过这个 MOS。通过导通侧初级绕组的电流将另一侧 MOS 的门极电压拉低并开始关断它。图中电容和初级的电感发生 LC 谐振并使电压按正弦规律变化。如果没有这个电容，通过 MOS 的电流会一直增大，直到变压器饱和+MOS发生核爆炸...... 假设 Q1 首先开启。当 Z 点电压跟着 LC 谐振的半个周期上升到峰值再回掉时，Y 点电压会接近 0。随着 Z 点电压下降到 0，Q1 的门极（G）电压消失，Q1 关闭。同时 Q2 开启，此时 Y 点电压开始上升。Q2 的导通把 Z 点电压拉低到接近地，这可以确保 Q1 完全关断。Q2完成 LC 振荡的半周后会重复同样的过程，此振荡器继续循环工作。为了防止本电路从电源拉取巨大的峰值电流而损坏，增加了 L1 在变压器抽头处和 V+之间作为缓冲。LC 阻抗限制着 实 际 的电 流 （ L1只 是减 少 峰 值 电 流 ， 因 为 电 感 有 续 流 作 用 吧 ）。 如果你眼够尖，会发现此振荡器是一个零电压开关电路（zero-voltage switching ZVS），这意味着 MOS 将在其两端电压为零时关断。这对 MOS 有好处，因为它允许 MOS 在承受应力比较低的时候进行开关动作，这意味着不再需要像硬开关变换器那样的巨大散热器，甚至当功率大到 1KW 时都可以这样！（我觉得悬......毕竟 MOS 有导通电阻......谁的ZVS 能上1KW？！反正我没见过.....） ZVS 的振荡频率将由变压器初级的电感和跨接在初级两端的电容决定。可以用下列公式计算： f = 1/2 * π * √(L * C) f 频率，单位Hz L 初 级 的电 感 ， 单 位H （ 注 意 不 是uH ！ 1H=1000000uH ！ ） C 谐 振 雕 塑 的容 量 ， 单 位F （ 注 意 不 是uF!1F=1000000uF) 真实的MOS 比较脆弱（汗= = 深有体会），如果门极（G）和源极（S）之间的电压超过正负30V，MOS 会损坏。为了防止这种事情发生，我们需要门极（G）的保护措施；只是简单地增加几个额外的元件。如下图。 • 470欧...
