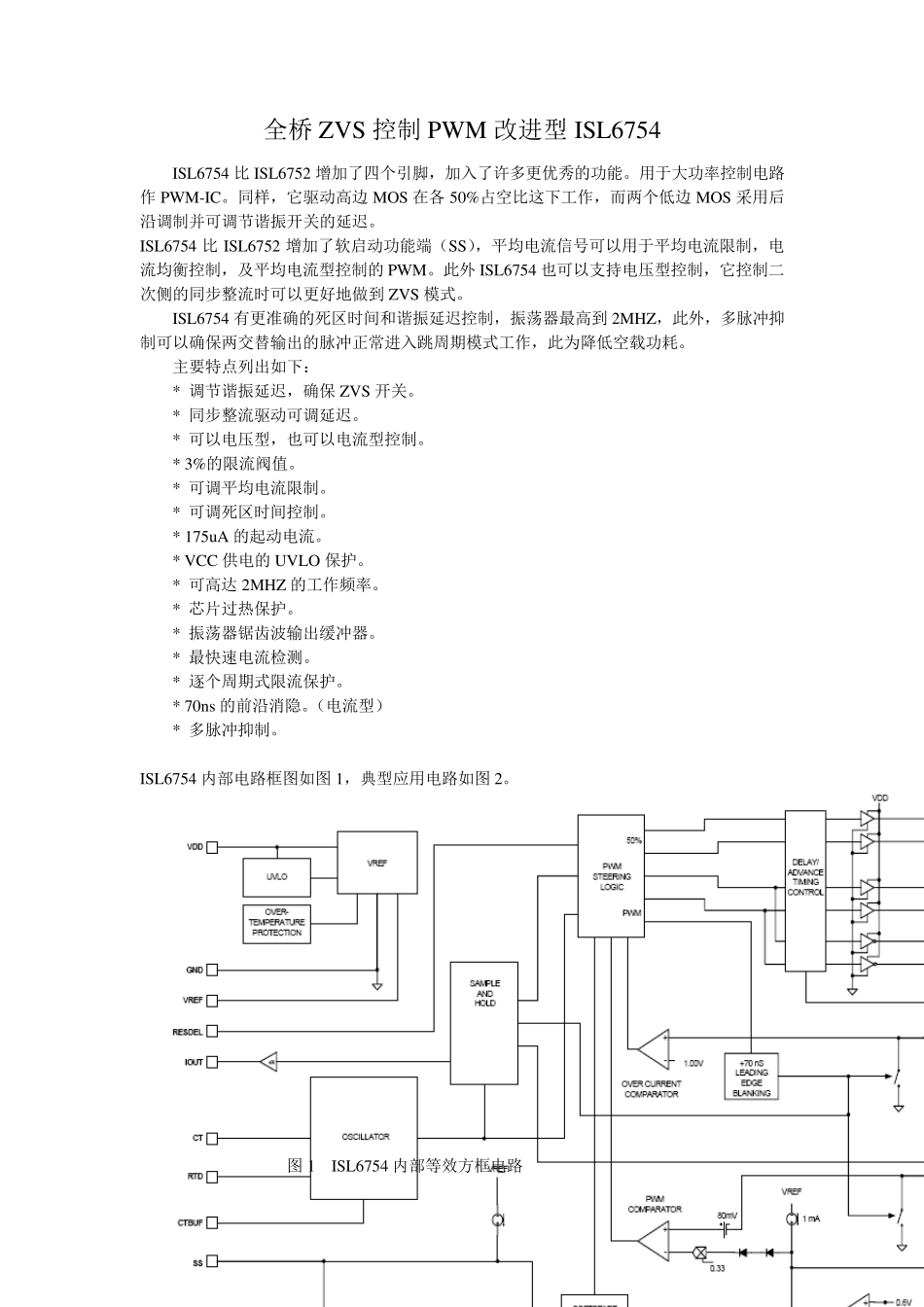

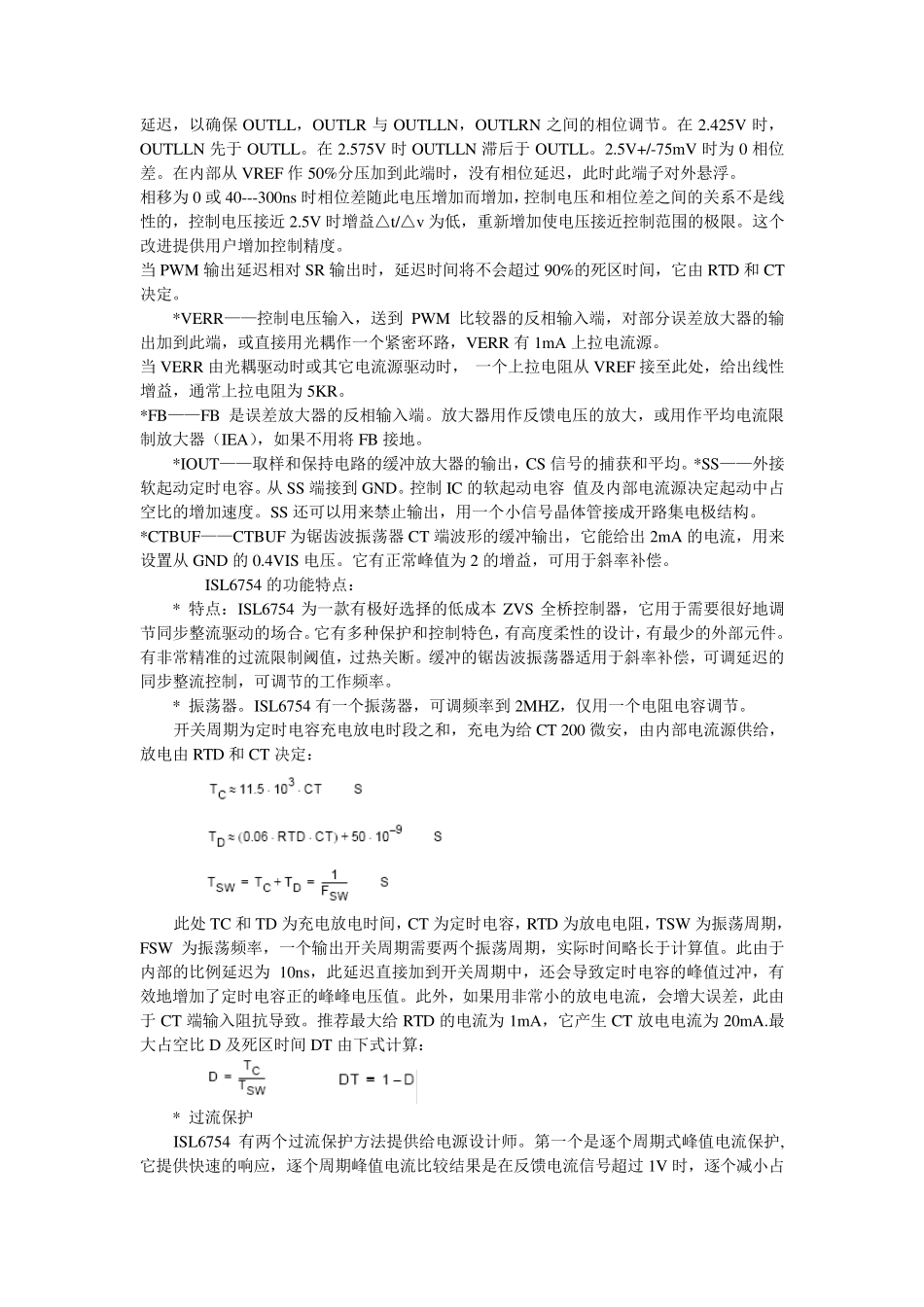

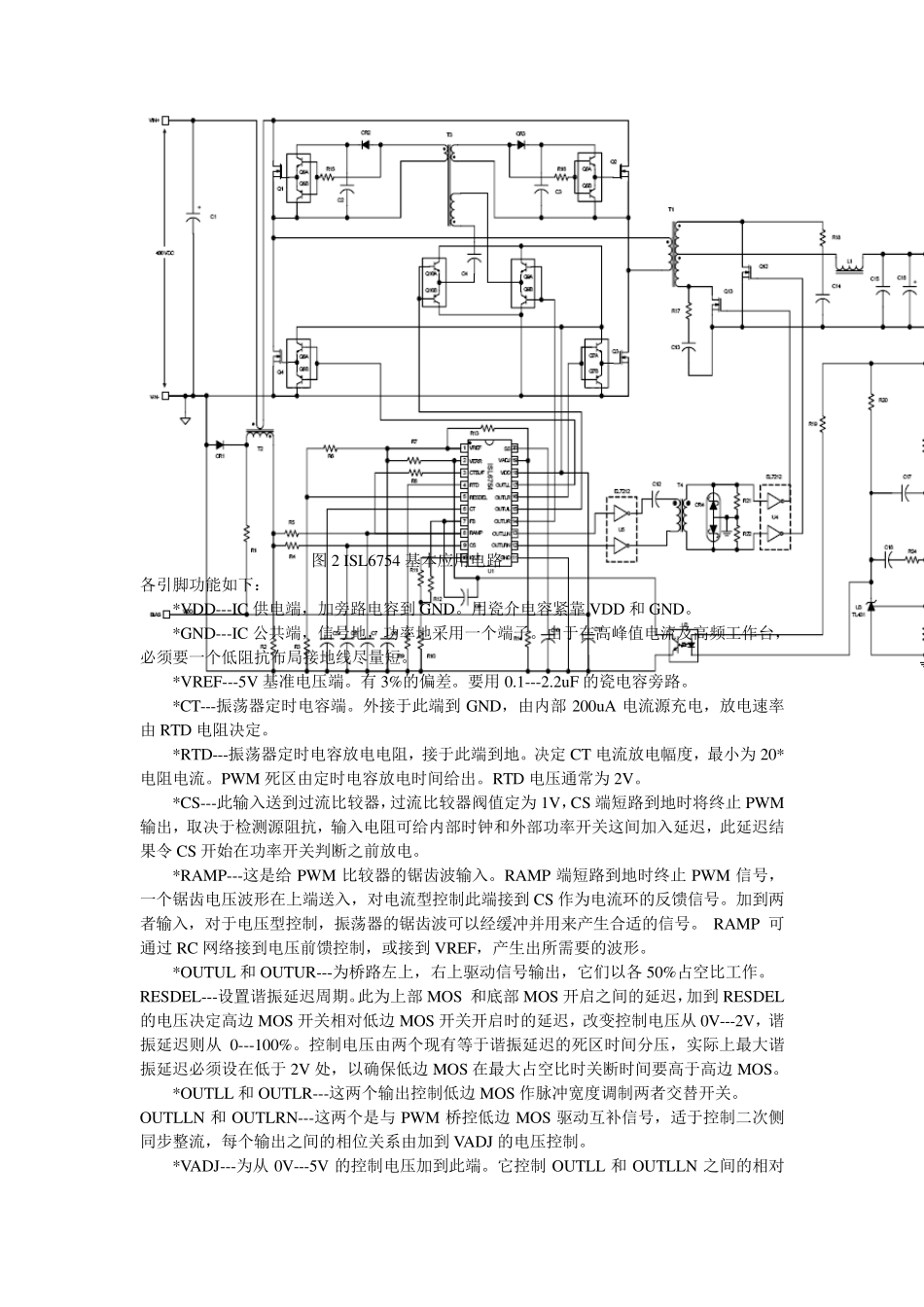

全桥ZVS 控制PWM 改进型ISL6754 ISL6754 比ISL6752 增加了四个引脚，加入了许多更优秀的功能。用于大功率控制电路作 PWM-IC。同样，它驱动高边 MOS 在各 50%占空比这下工作，而两个低边 MOS 采用后沿调制并可调节谐振开关的延迟。 ISL6754 比ISL6752 增加了软启动功能端（SS），平均电流信号可以用于平均电流限制，电流均衡控制，及平均电流型控制的PWM。此外 ISL6754 也可以支持电压型控制，它控制二次侧的同步整流时可以更好地做到 ZVS 模式。 ISL6754 有更准确的死区时间和谐振延迟控制，振荡器最高到 2MHZ，此外，多脉冲抑制可以确保两交替输出的脉冲正常进入跳周期模式工作，此为降低空载功耗。 主要特点列出如下： * 调节谐振延迟，确保 ZVS 开关。 * 同步整流驱动可调延迟。 * 可以电压型，也可以电流型控制。 * 3%的限流阀值。 * 可调平均电流限制。 * 可调死区时间控制。 * 175uA 的起动电流。 * VCC 供电的UVLO 保护。 * 可高达 2MHZ 的工作频率。 * 芯片过热保护。 * 振荡器锯齿波输出缓冲器。 * 最快速电流检测。 * 逐个周期式限流保护。 * 70ns 的前沿消隐。（电流型） * 多脉冲抑制。 ISL6754 内部电路框图如图 1，典型应用电路如图 2。 图 1 ISL6754 内部等效方框电路 图2 ISL6754 基本应用电路 各引脚功能如下： *VDD---IC 供电端，加旁路电容到GND。用瓷介电容紧靠 VDD 和 GND。 *GND---IC 公共端，信号地，功率地采用一个端子。由于在高峰值电流及高频工作台，必须要一个低阻抗布局接地线尽量短。 *VREF---5V 基准电压端。有 3%的偏差。要用0.1---2.2uF 的瓷电容旁路。 *CT---振荡器定时电容端。外接于此端到GND，由内部 200uA 电流源充电，放电速率由 RTD 电阻决定。 *RTD---振荡器定时电容放电电阻，接于此端到地。决定 CT 电流放电幅度，最小为 20*电阻电流。PWM 死区由定时电容放电时间给出。RTD 电压通常为 2V。 *CS---此输入送到过流比较器，过流比较器阀值定为 1V，CS 端短路到地时将终止 PWM输出，取决于检测源阻抗，输入电阻可给内部时钟和外部功率开关这间加入延迟，此延迟结果令 CS 开始在功率开关判断之前放电。 *RAMP---这是给 PWM 比较器的锯齿波输入。RAMP 端短路到地时终止 PWM 信号，一个锯齿电压波形在上端送入，对电流型控制此端接到CS 作为电流环的反馈信号。加到两者输入，对于电压型控制，...
