[LTE知识]MME的鉴权和加密过程VIP免费

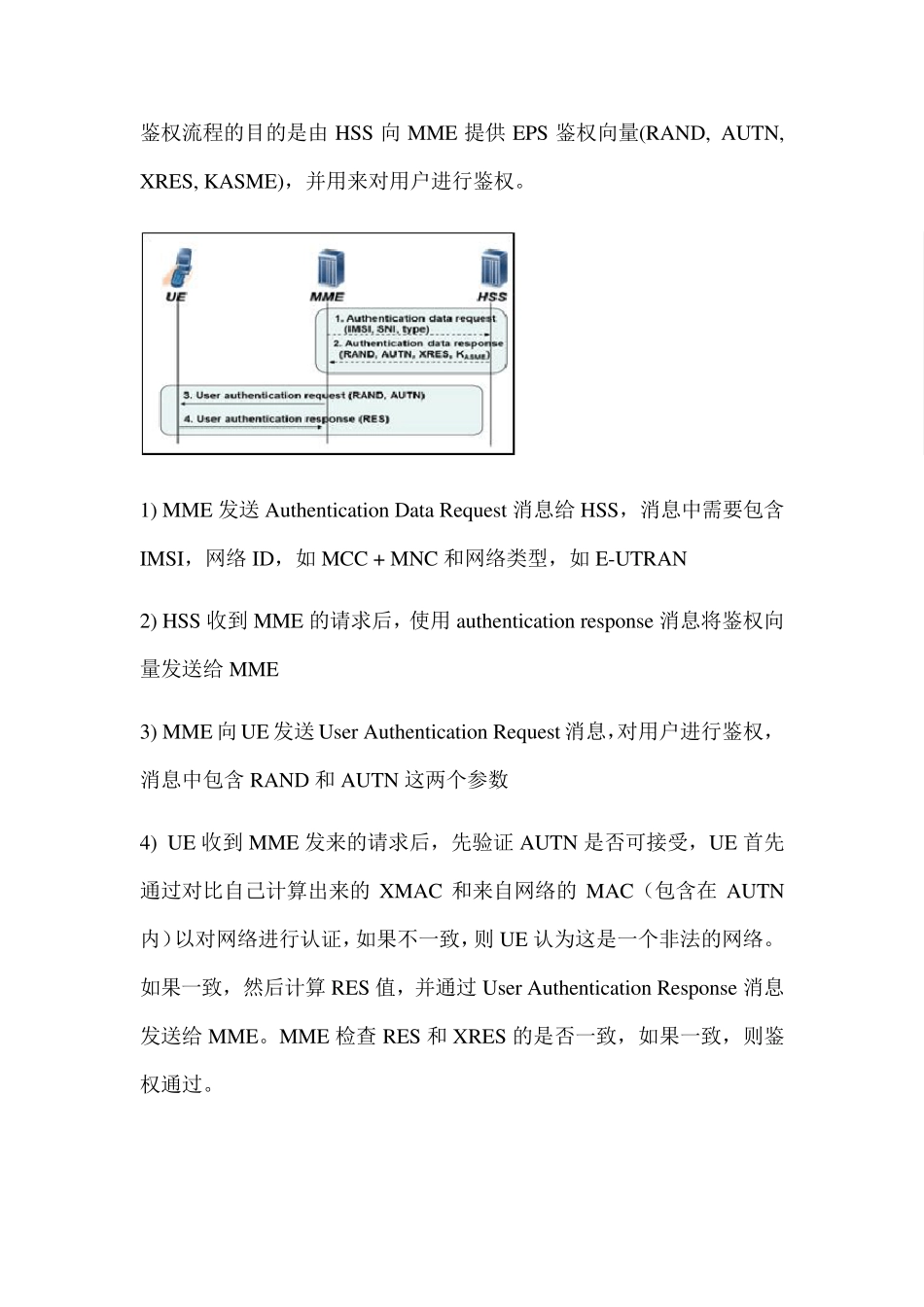

鉴权流程的目的是由HSS 向MME 提供EPS 鉴权向量(RAND, AUTN, XRES, KASME)，并用来对用户进行鉴权。 1) MME 发送 Au thentication Data Requ est 消息给 HSS，消息中需要包含IMSI，网络 ID，如 MCC + MNC 和网络类型，如 E-UTRAN 2) HSS 收到 MME 的请求后，使用au thentication response 消息将鉴权向量发送给 MME 3) MME 向UE 发送 User Au thentication Requ est 消息，对用户进行鉴权，消息中包含 RAND 和 AUTN 这两个参数 4) UE 收到 MME 发来的请求后，先验证 AUTN 是否可接受，UE 首先通过对比自己计算出来的XMAC 和来自网络的MAC（包含在 AUTN内）以对网络进行认证，如果不一致，则 UE 认为这是一个非法的网络。如果一致，然后计算 RES 值，并通过 User Au thentication Response 消息发送给 MME。MME 检查 RES 和 XRES 的是否一致，如果一致，则鉴权通过。 EPS 鉴权向量由RAND、AUTN、XRES 和 KASME 四元组组成。EPS鉴权向量由MME 向HSS 请求获取。EPS 鉴权四元组： l RAND（Random Challenge）：RAND 是网络提供给 UE 的不可预知的随机数，长度为 16 octets。 l AUTN（Au thentication Token）：AUTN 的作用是提供信息给 UE，使UE 可以用它来对网络进行鉴权。AUTN 的长度为 17octets l XRES（Ex pected Response）：XRES 是期望的 UE 鉴权响应参数。用于和 UE 产生的 RES(或 RES+RES_EXT)进行比较，以决定鉴权是否成功。XRES 的长度为 4-16 octets。 l KASME 是根据 CK/IK 以及 ASME（MME）的 PLMN ID 推演得到的一个根密钥。KASME 长度 32octets。 l ASME 从 HSS 中接收顶层密钥，在 E-UTRAN 接入模式下，MME 扮演 ASME 的角色。 l CK：为加密密钥，CK 长度为 16 octets。 l IK：完整性保护密钥，长度为 16 octets。 在鉴权过程中，MME 向USIM 发送 RAND 和 AUTN，USIM 可以决定返回 RES 还是拒绝鉴权。 1. MME 发起 AUTH REQ 消息，携带鉴权相关信息 RAND 和 AUTN； 第一条 S1AP_DL_NAS_TRANS 2. UE 收到AUTH REQ 消息后回复AUTH RES（携带RES 参数）。 第一条 S1AP_UL_NAS_TRANS 3. MME 收到AUTH RES 后，触发安全模式流程，否则返回AUTH REJ消息。 EPS 的安全架构如下： EPS 安全架构中有相互独立的分层安全： MME 和UE 执行NAS（ Non-ac...
