[matlab]输出图像大小调整VIP免费

[matlab]输出图像大小调整_第1页
1/14

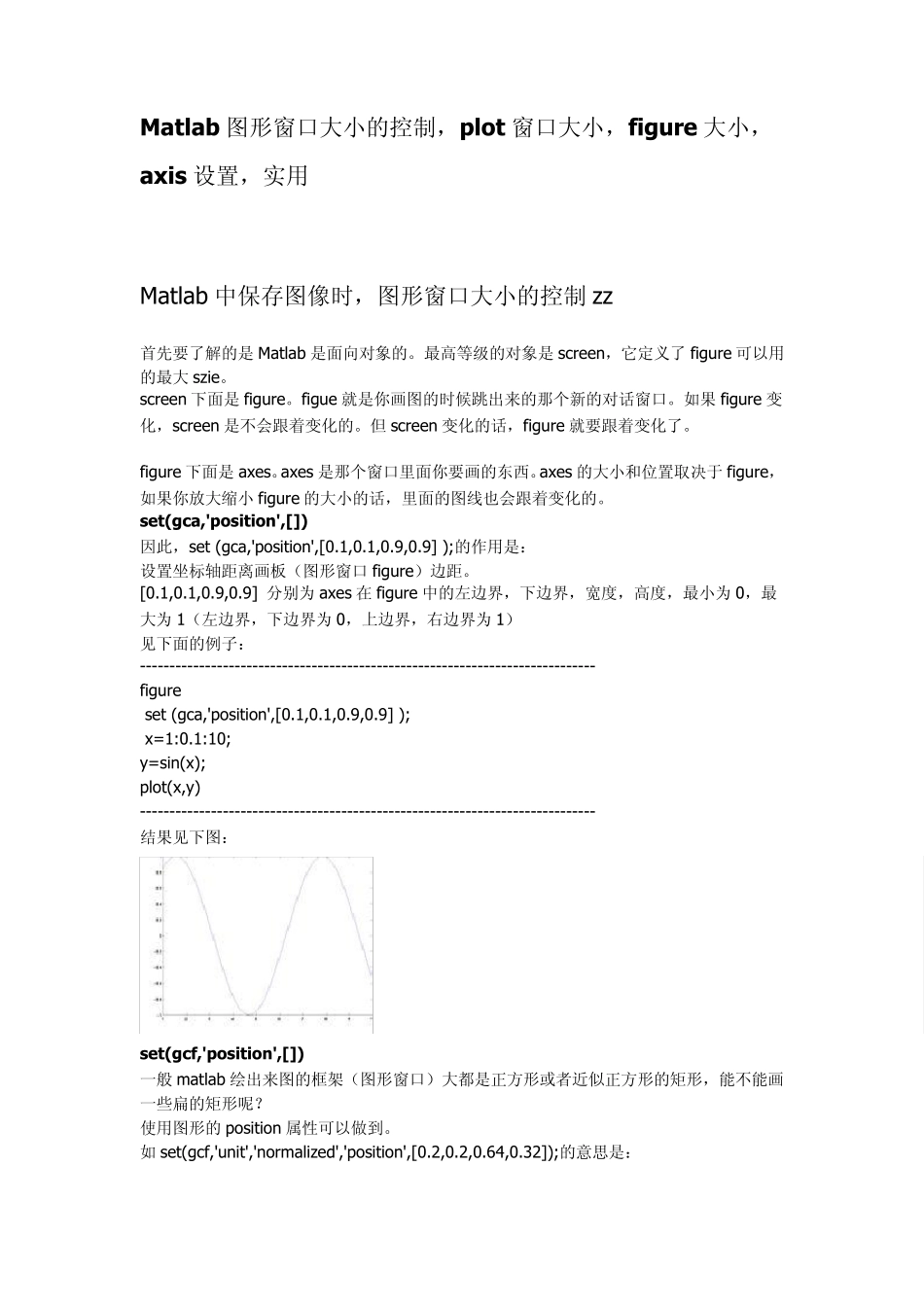

[matlab]输出图像大小调整_第2页
2/14
[matlab]输出图像大小调整_第3页
3/14
Matlab 图形窗口大小的控制,plot 窗口大小,figure 大小,axis 设置,实用 Matlab 中保存图像时,图形窗口大小的控制zz 首先要了解的是Matlab 是面向对象的。最高等级的对象是screen,它定义了figure 可以用的最大szie。 screen 下面是figure。figue 就是你画图的时候跳出来的那个新的对话窗口。如果 figure 变化,screen 是不会跟着变化的。但 screen 变化的话,figure 就要跟着变化了。 figure 下面是axes。axes 是那个窗口里面你要画的东西。axes 的大小和位置取决于 figure,如果你放大缩小figure 的大小的话,里面的图线也会跟着变化的。 set(gca,'position',[]) 因此,set (gca,'position',[0.1,0.1,0.9,0.9] );的作用是: 设置坐标轴距离画板(图形窗口figure)边距。 [0.1,0.1,0.9,0.9] 分别为 axes 在 figure 中的左边界,下边界,宽度,高度,最小为 0,最大为 1(左边界,下边界为 0,上边界,右边界为 1) 见下面的例子: ----------------------------------------------------------------------------- figure set (gca,'position',[0.1,0.1,0.9,0.9] ); x=1:0.1:10; y=sin(x); plot(x,y) ----------------------------------------------------------------------------- 结果见下图: set(gcf,'position',[]) 一般 matlab 绘出来图的框架(图形窗口)大都是正方形或者近似正方形的矩形,能不能画一些扁的矩形呢? 使用图形的position 属性可以做到。 如 set(gcf,'unit','normalized','position',[0.2,0.2,0.64,0.32]);的意思是: 对gcf 的position 进行设置。使其在屏幕上的显示位置是以(0.2,0.2)为原点,长 0.64,宽 0.32。同 gca 一样,仍然是左边界,下边界为 0, 上边界,右边界为 1。 另外,gcf 的position 也可以不是 normalized 的。如下面的例子: ----------------------------------------------------------------------------- x=-2*pi:0.1:2*9i;y=sin(x);figure;set (gcf,'Position',[500,500,500,500], 'color','w') %大小设置plot(x,y,'k-') %节点位移图形输出 xlim([min(s(:,2)) max(s(:,2))])grid on ----------------------------------------------------------------------------- 其中, [500,500,500,500]的意思为:原点的位置x,原点的位置y,宽,高,其坐标为 points(详见下面), 现在问题还存在: 如果...
