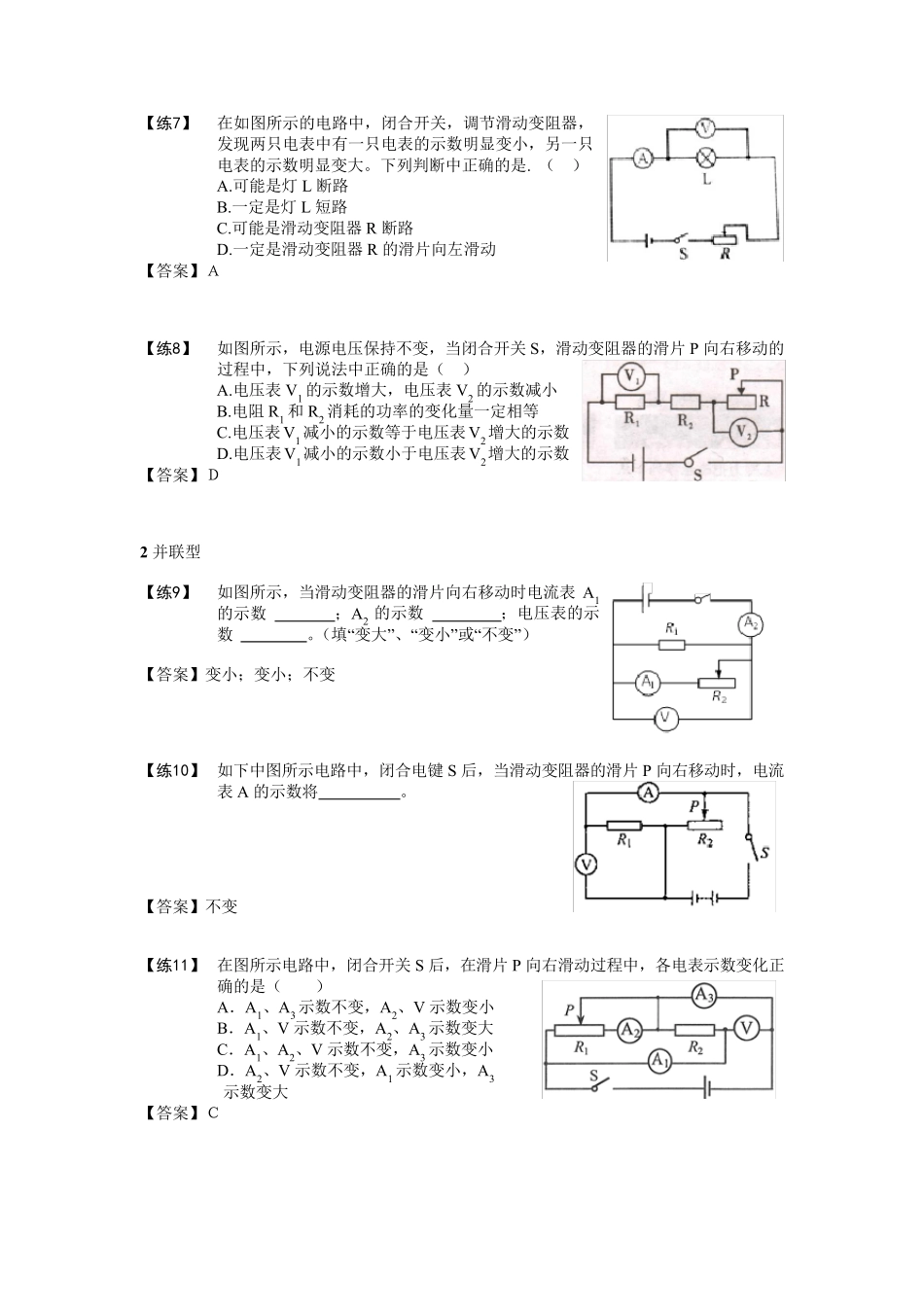

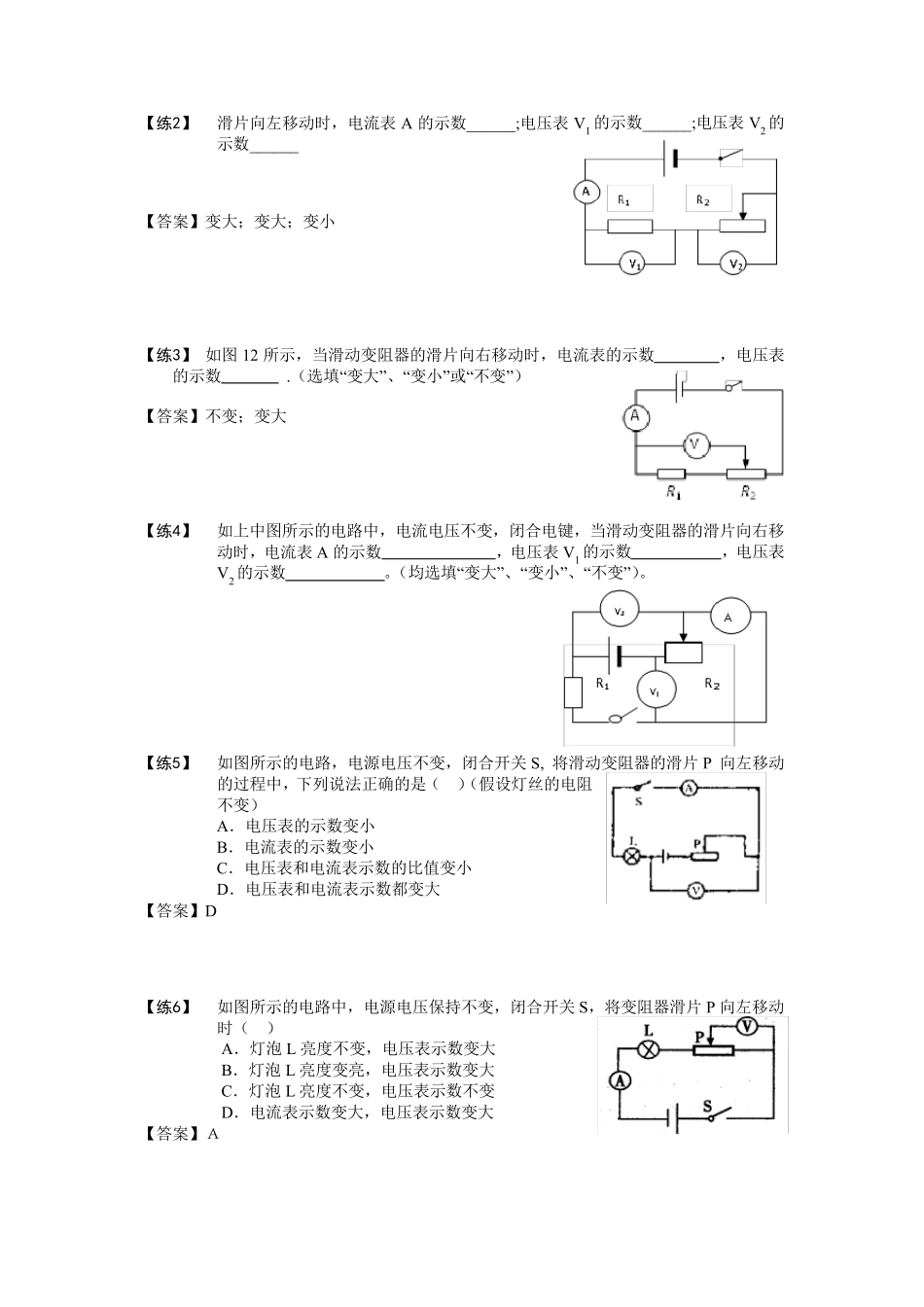

动态电路 模块二：滑动变阻器的P 的位置的变化引起电路中电流表、电压表示数的变化. 类型一：定性分析 1 在纯并联中， 电压表示数不变，测定值电阻的电流表示数不变； 测滑动变阻器的电流表与电阻变化相反； 测干路中的电流表与测滑动变阻器的电流表变化情况相同。 2 在纯串联电路中， 电流表与电阻的变化相反， 测定值电阻的电压表与电流表变化相同， 测滑动变阻器的电压表与电阻变化相同。 3 一首打油诗，与君共勉 记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电； 串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升； 并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑， 定值电流不变化，反向思考靠大家 1 串联型 【练1】 下列各图 15-33 中，滑动变阻器滑片 P 移动时，电压表、电流表的示数各怎样变化： 若滑片 P 向右移动： 电流表示数 ； 电压表示数 ； 若滑片 P 向左移动： 电流表示数 ； 电压表示数 ； 若滑片 P 向右移动： 电流表示数 ； 电压表示数 ； 【答案】（1）变小；变小（2）变小；变大（3）不变；变小 【练2】 滑片向左移动时，电流表A 的示数______;电压表V1 的示数______;电压表V2的示数______ 【答案】变大；变大；变小 【练3】 如图12 所示，当滑动变阻器的滑片向右移动时，电流表的示数 ，电压表的示数 .（选填“变大”、“变小”或“不变”） 【答案】不变；变大 【练4】 如上中图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A 的示数 ，电压表V1 的示数 ，电压表V2 的示数 。（均选填“变大”、“变小”、“不变”）。 【练5】 如图所示的电路，电源电压不变，闭合开关 S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（ ）（假设灯丝的电阻不变） A．电压表的示数变小 B．电流表的示数变小 C．电压表和电流表示数的比值变小 D．电压表和电流表示数都变大 【答案】D 【练6】 如图所示的电路中，电源电压保持不变，闭合开关 S，将变阻器滑片P 向左移动时（ ） A．灯泡 L 亮度不变，电压表示数变大 B．灯泡 L 亮度变亮，电压表示数变大 C．灯泡 L 亮度不变，电压表示数不变 D．电流表示数变大，电压表示数变大 【答案】Ａ 【练7】 在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的...
