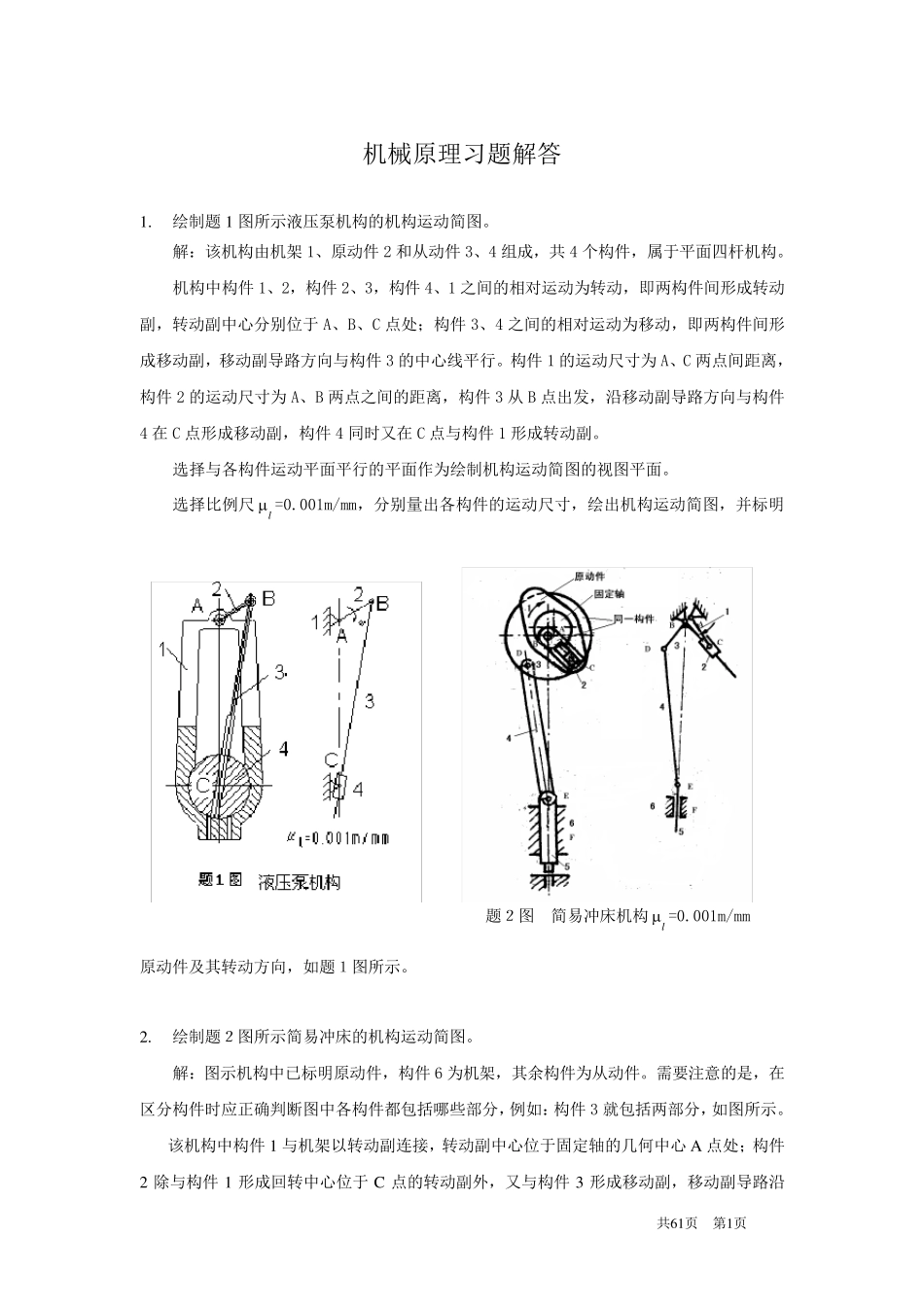

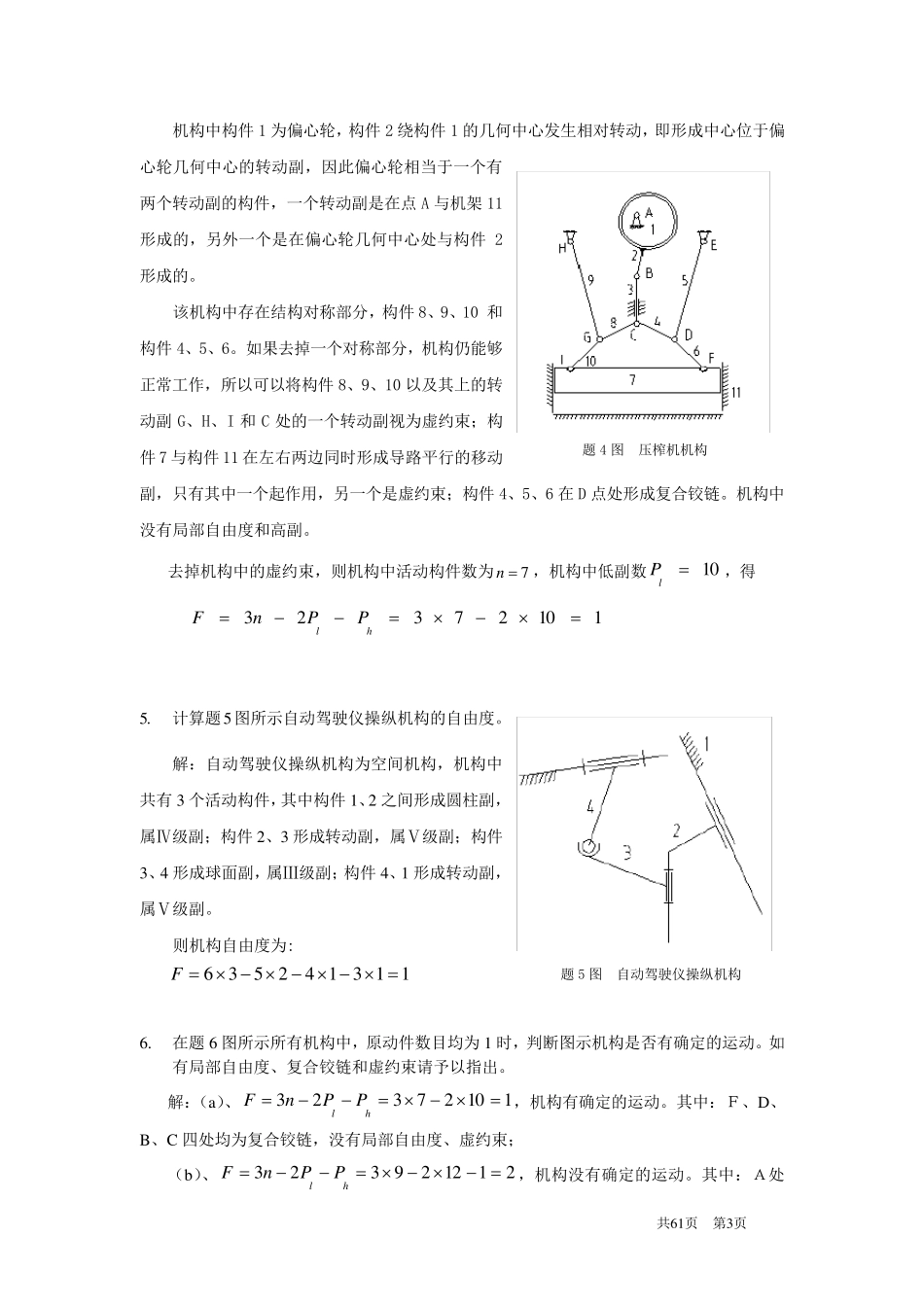

共61页 第1页 机械原理习题解答 1. 绘制题1 图所示液压泵机构的机构运动简图。 解：该机构由机架1、原动件 2 和从动件 3、4 组成，共4 个构件，属于平面四杆机构。 机构中构件 1、2，构件 2、3，构件 4、1 之间的相对运动为转动，即两构件间形成转动副，转动副中心分别位于 A、B、C 点处；构件 3、4 之间的相对运动为移动，即两构件间形成移动副，移动副导路方向与构件 3 的中心线平行。构件 1 的运动尺寸为 A、C 两点间距离，构件 2 的运动尺寸为 A、B 两点之间的距离，构件 3 从 B 点出发，沿移动副导路方向与构件4 在 C 点形成移动副，构件 4 同时又在 C 点与构件 1 形成转动副。 选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。 选择比例尺l =0.001m/mm，分别量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如题１图所示。 2. 绘制题２图所示简易冲床的机构运动简图。 解：图示机构中已标明原动件，构件 6 为机架，其余构件为从动件。需要注意的是，在区分构件时应正确判断图中各构件都包括哪些部分，例如：构件 3 就包括两部分，如图所示。 该机构中构件 1 与机架以转动副连接，转动副中心位于固定轴的几何中心 A 点处；构件2 除与构件 1 形成回转中心位于 C 点的转动副外，又与构件 3 形成移动副，移动副导路沿 题２图 简易冲床机构l =0.001m/mm 共61页 第2页 BC 方向；构件3 也绕固定轴上一点B 转动，即构件3 与机架形成的转动副位于B 点，同时构件3 与构件2 形成移动副，又与构件4 形成中心位于D 点的转动副；构件4 与构件5 形成中心位于E 点的转动副；构件5 与机架6 形成沿垂直方向的移动副。 该机构属于平面机构，因此选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。 选择比例尺l =0.001m /m m ，量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如题２图所示。 3. 题３图为外科手术用剪刀。其中弹簧的作用是保持剪刀口张开，并且便于医生单手操作。忽略弹簧，并以构件1 为机架，分析机构的工作原理，画出机构的示意图，写出机构的关联矩阵和邻接矩阵，并说明机构的类型。 解：若以构件1 为机架，则该手术用剪刀由机架１、原动件２、从动件３、４组成，共４个构件。属于平面四杆机构。 当用手握住剪刀，即构件１(固定钳口)不动时，驱动构件２，使...
