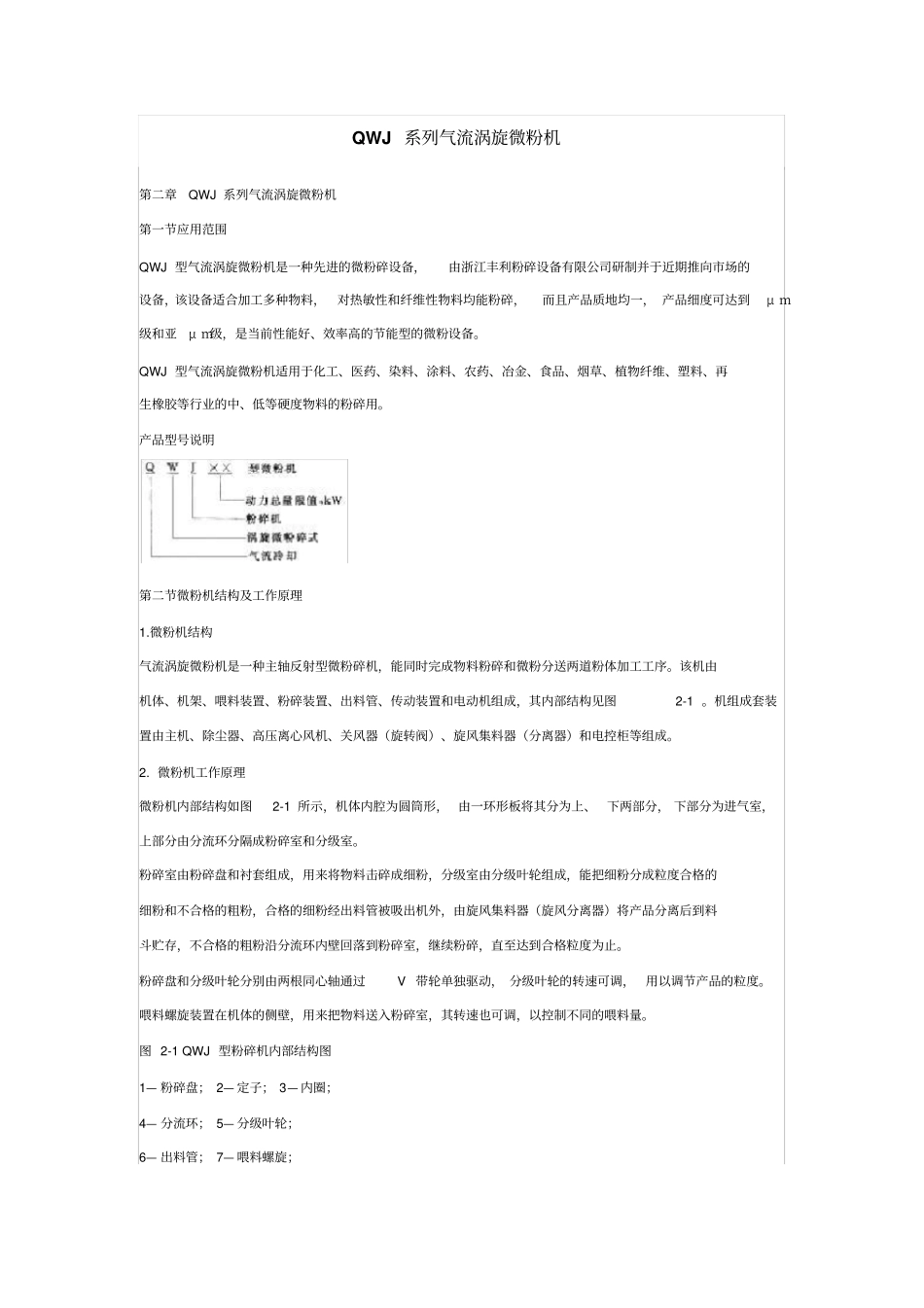

QWJ 系列气流涡旋微粉机第二章QWJ 系列气流涡旋微粉机第一节应用范围QWJ 型气流涡旋微粉机是一种先进的微粉碎设备,由浙江丰利粉碎设备有限公司研制并于近期推向市场的设备,该设备适合加工多种物料,对热敏性和纤维性物料均能粉碎,而且产品质地均一, 产品细度可达到μ m级和亚μ m级,是当前性能好、效率高的节能型的微粉设备。QWJ 型气流涡旋微粉机适用于化工、医药、染料、涂料、农药、冶金、食品、烟草、植物纤维、塑料、再生橡胶等行业的中、低等硬度物料的粉碎用。产品型号说明第二节微粉机结构及工作原理1.微粉机结构气流涡旋微粉机是一种主轴反射型微粉碎机,能同时完成物料粉碎和微粉分送两道粉体加工工序。该机由机体、机架、喂料装置、粉碎装置、出料管、传动装置和电动机组成,其内部结构见图2-1 。机组成套装置由主机、除尘器、高压离心风机、关风器(旋转阀)、旋风集料器(分离器)和电控柜等组成。2. 微粉机工作原理微粉机内部结构如图2-1 所示,机体内腔为圆筒形, 由一环形板将其分为上、下两部分, 下部分为进气室,上部分由分流环分隔成粉碎室和分级室。粉碎室由粉碎盘和衬套组成,用来将物料击碎成细粉,分级室由分级叶轮组成,能把细粉分成粒度合格的细粉和不合格的粗粉,合格的细粉经出料管被吸出机外,由旋风集料器(旋风分离器)将产品分离后到料斗贮存,不合格的粗粉沿分流环内壁回落到粉碎室,继续粉碎,直至达到合格粒度为止。粉碎盘和分级叶轮分别由两根同心轴通过V 带轮单独驱动, 分级叶轮的转速可调,用以调节产品的粒度。喂料螺旋装置在机体的侧壁,用来把物料送入粉碎室,其转速也可调,以控制不同的喂料量。图 2-1 QWJ 型粉碎机内部结构图1— 粉碎盘; 2— 定子; 3— 内圈;4— 分流环; 5— 分级叶轮;6— 出料管; 7— 喂料螺旋;8— 进气室; 9— V 带轮经旋风分离器分离后的含尘空气进入除尘器箱体内,因空气气流体积突然扩张,其流速骤然下降,颗粒较大的产品在自身重力的作用下,从空气中分离出来而沉降到下箱体的料斗内,其余颗粒非常细小的产品由于滤袋的钩挂、静电等各种效应,被滞阻在滤袋外壁。通过滤袋净化后的气体,经上箱体由出风口排出。当滞阻在滤袋的粉粒不断增加时,使滤袋内外的阻力不断增加,为了保证除尘器的阻力控制在规定的范围内,当除尘器进出口的压差大于规定值时,由脉冲控制仪发出信号,打开电磁阀,使气包内的压缩空气由喷吹管各喷吹孔喷射到...
