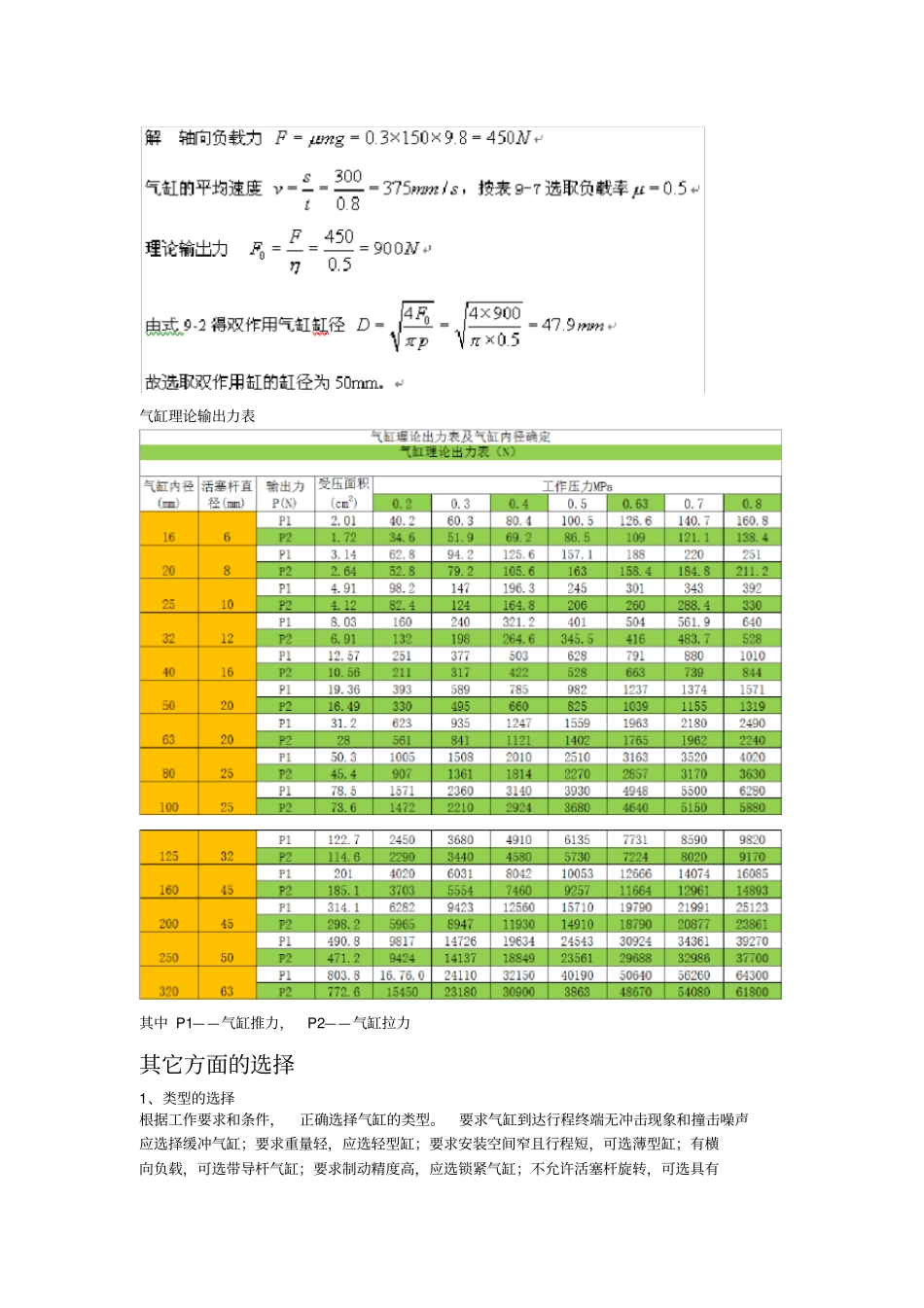

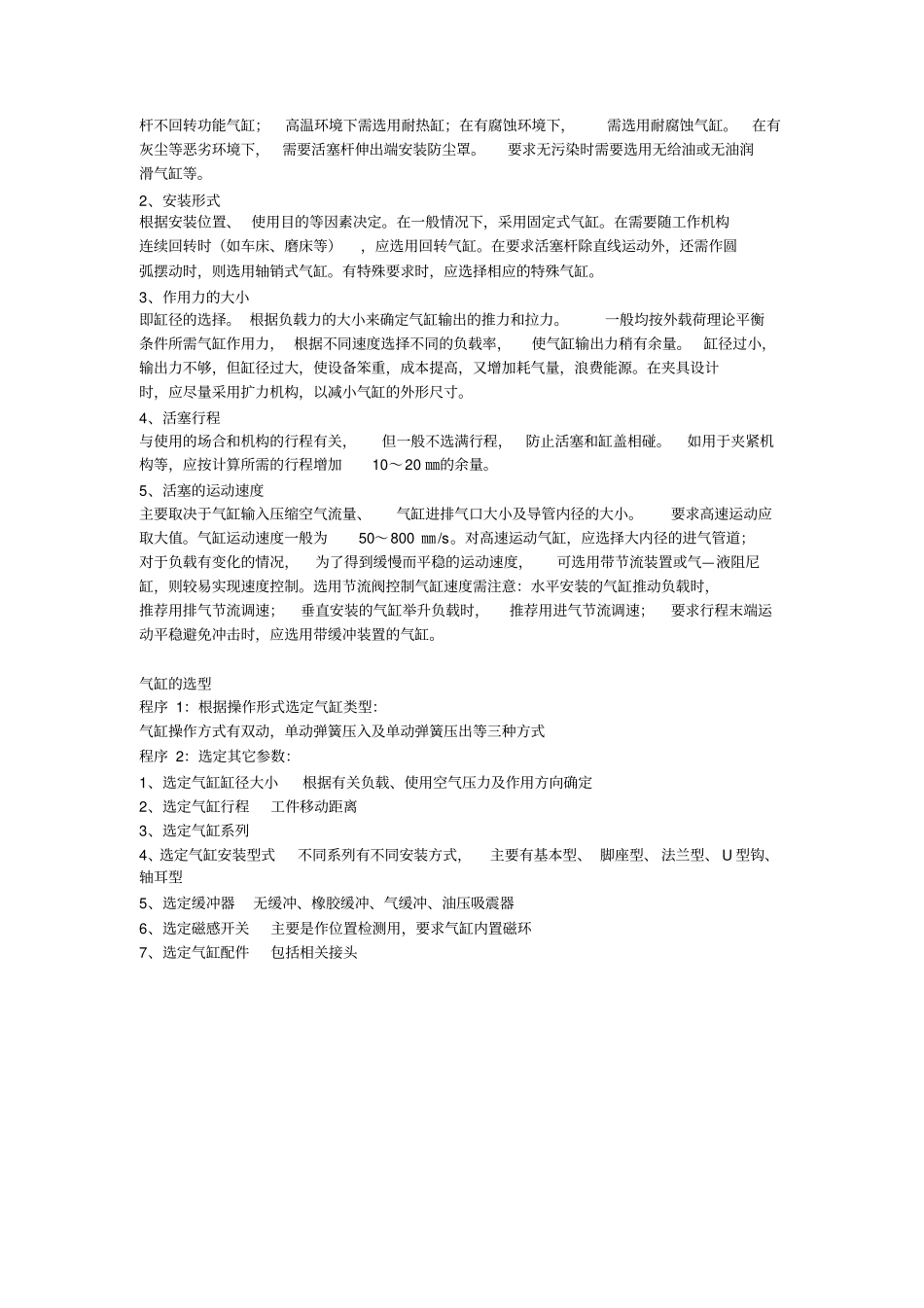

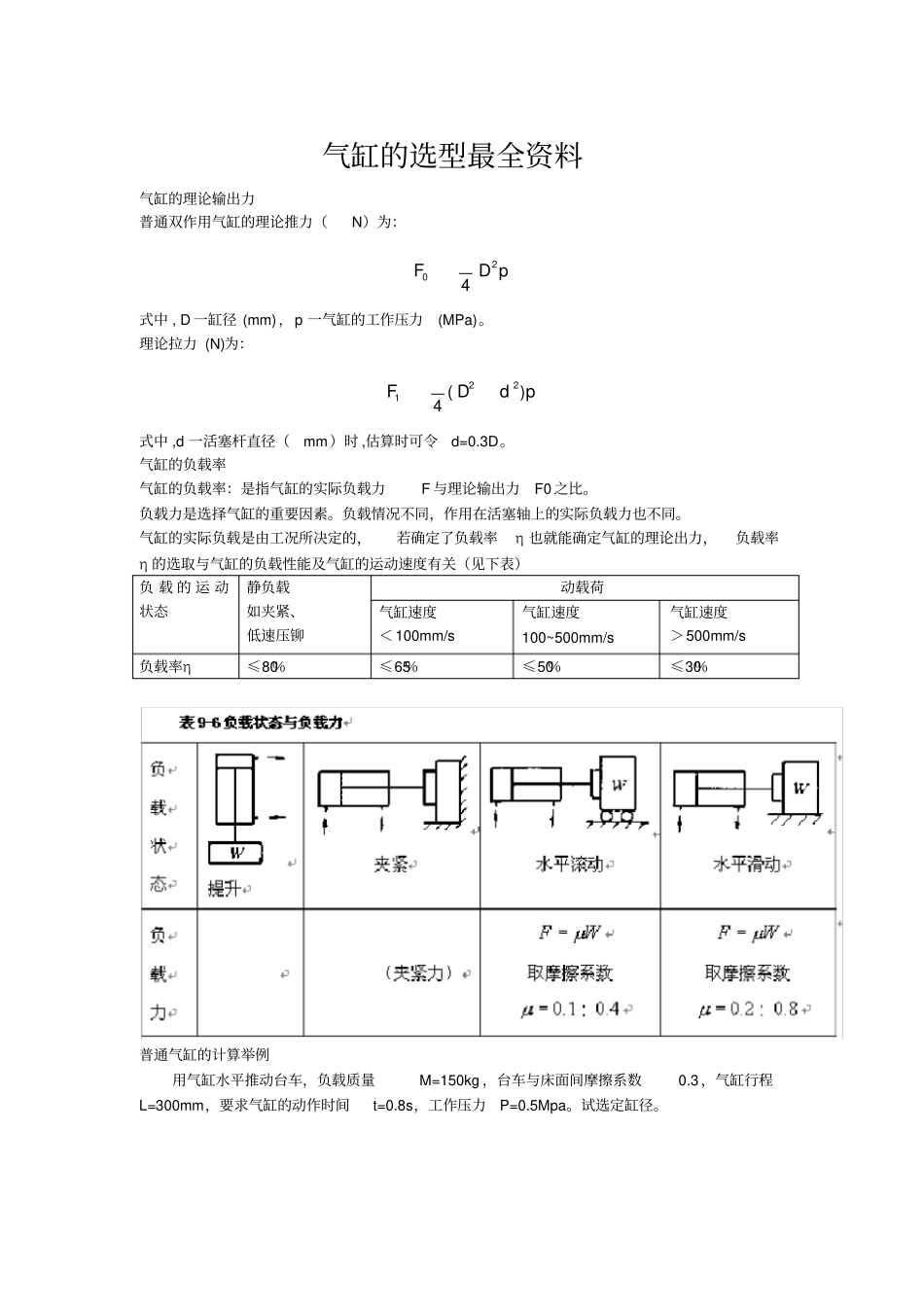

气缸的选型最全资料气缸的理论输出力普通双作用气缸的理论推力（N）为：pDF204式中 , D 一缸径 (mm)，p 一气缸的工作压力(MPa)。理论拉力 (N)为：pdDF)(4221式中 ,d 一活塞杆直径（mm）时 ,估算时可令d=0.3D。气缸的负载率气缸的负载率：是指气缸的实际负载力F 与理论输出力F0 之比。负载力是选择气缸的重要因素。负载情况不同，作用在活塞轴上的实际负载力也不同。气缸的实际负载是由工况所决定的，若确定了负载率η 也就能确定气缸的理论出力，负载率η 的选取与气缸的负载性能及气缸的运动速度有关（见下表）负 载 的 运 动状态静负载如夹紧、低速压铆动载荷气缸速度＜100mm/s 气缸速度100~500mm/s 气缸速度＞500mm/s 负载率η≤80％≤65％≤50％≤30％普通气缸的计算举例用气缸水平推动台车，负载质量M=150kg ，台车与床面间摩擦系数0.3，气缸行程L=300mm，要求气缸的动作时间t=0.8s，工作压力P=0.5Mpa。试选定缸径。气缸理论输出力表其中 P1——气缸推力，P2——气缸拉力其它方面的选择1、类型的选择根据工作要求和条件，正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸；要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能气缸；高温环境下需选用耐热缸；在有腐蚀环境下，需选用耐腐蚀气缸。在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。要求无污染时需要选用无给油或无油润滑气缸等。2、安装形式根据安装位置、 使用目的等因素决定。在一般情况下，采用固定式气缸。在需要随工作机构连续回转时（如车床、磨床等），应选用回转气缸。在要求活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸。有特殊要求时，应选择相应的特殊气缸。3、作用力的大小即缸径的选择。 根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力， 根据不同速度选择不同的负载率，使气缸输出力稍有余量。缸径过小，输出力不够，但缸径过大，使设备笨重，成本提高，又增加耗气量，浪费能源。在夹具设计时，应尽量采用扩力机构，以减小气缸的外形尺寸。4、活塞行程与使用的场合和机构的行程有关，但一般不选满行程，防止活塞和缸盖相碰。如用于夹紧机构等，应按计算所需的行程增加10～20 ㎜的余量。5、活塞的运动速度主要取决于气缸输入压缩空气...
