气门摇杆支座加工工艺卡片VIP免费

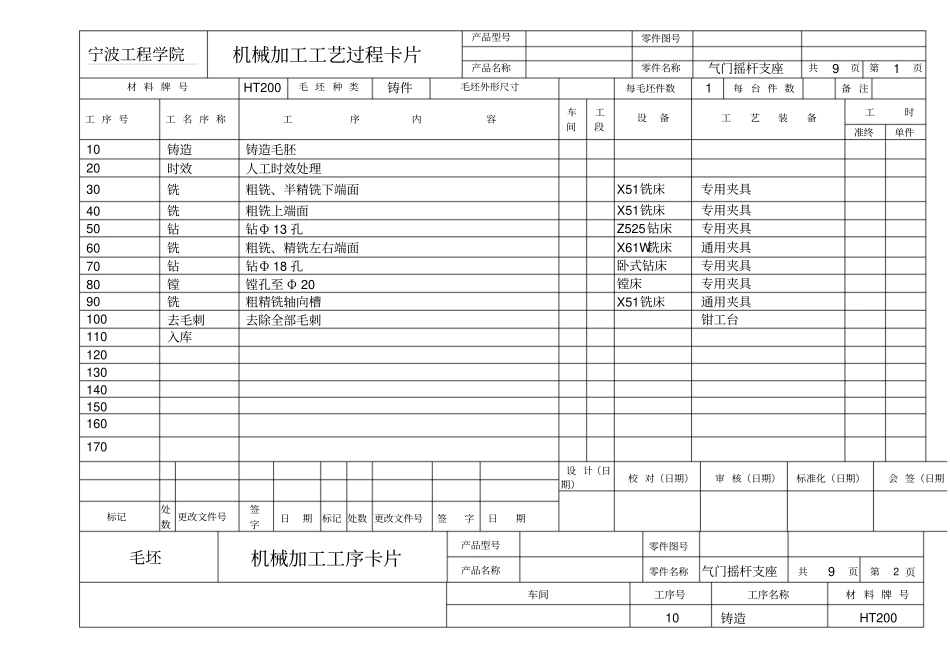

气门摇杆支座加工工艺卡片_第1页
1/8

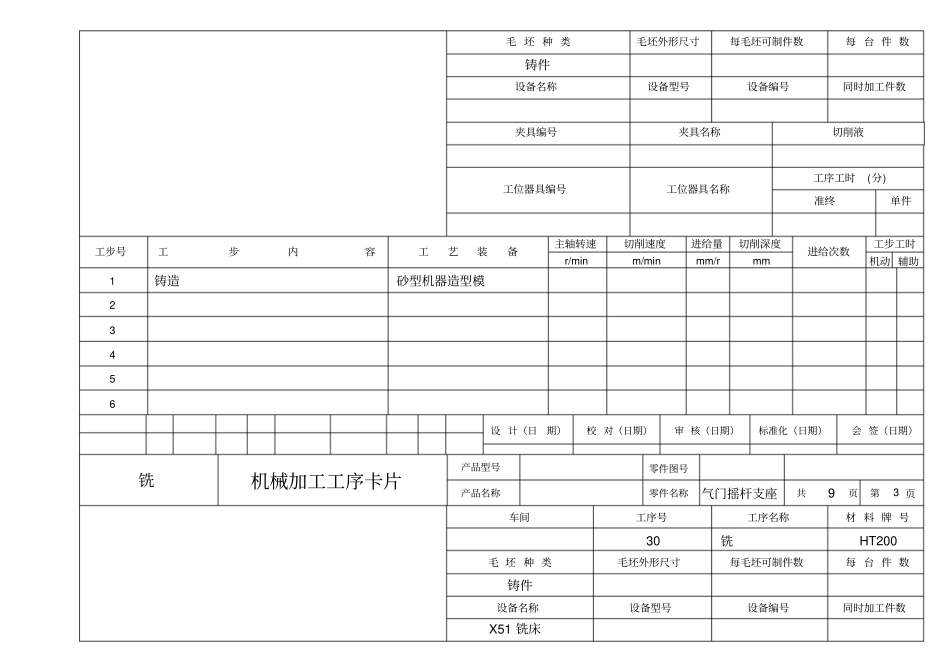

气门摇杆支座加工工艺卡片_第2页
2/8

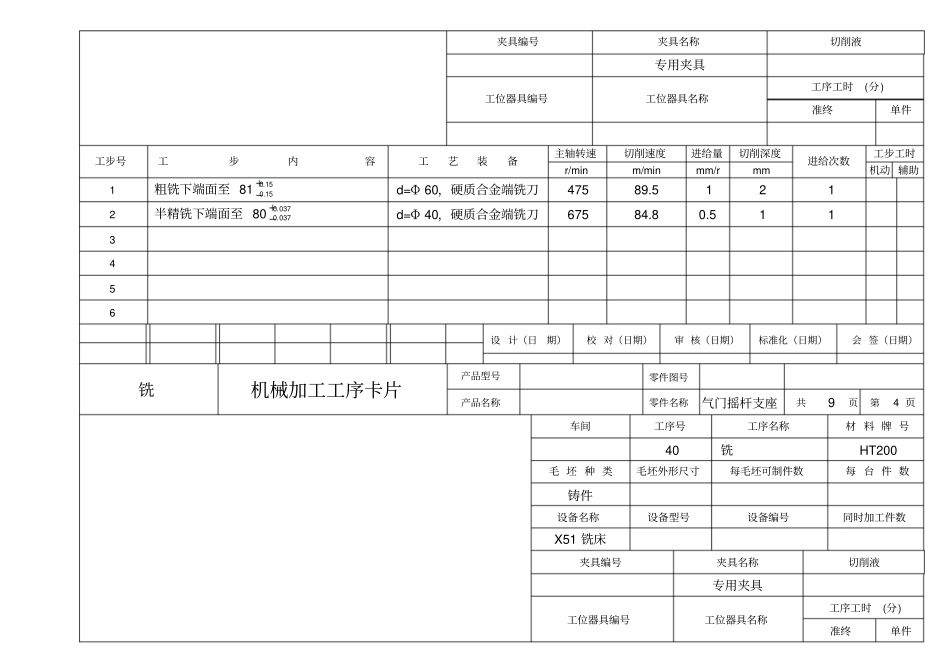

气门摇杆支座加工工艺卡片_第3页
3/8
宁波工程学院机械加工工艺过程卡片产品型号零件图号产品名称零件名称气门摇杆支座共9 页第1 页材 料 牌 号HT200 毛 坯 种 类铸件毛坯外形尺寸每毛坯件数1 每 台 件 数备 注工 序 号工 名 序 称工序内容车间工段设备工艺装备工时准终单件10 铸造铸造毛胚20 时效人工时效处理30 铣粗铣、半精铣下端面X51铣床专用夹具40 铣粗铣上端面X51铣床专用夹具50 钻钻Φ 13 孔Z525钻床专用夹具60 铣粗铣、精铣左右端面X61W铣床通用夹具70 钻钻Φ 18 孔卧式钻床专用夹具80 镗镗孔至 Φ 20 镗床专用夹具90 铣粗精铣轴向槽X51铣床通用夹具100 去毛刺去除全部毛刺钳工台110 入库120 130 140 150 160 170 设 计(日期)校 对(日期)审 核(日期)标准化(日期)会 签(日期标记处数 更改文件号签字日期标记 处数 更改文件号签字日期毛坯机械加工工序卡片产品型号零件图号产品名称零件名称气门摇杆支座共9 页第2 页车间工序号工序名称材 料 牌 号10 铸造HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件设备名称设备型号设备编号同时加工件数夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动 辅助1 铸造砂型机器造型模2 3 4 5 6 设 计(日期)校 对(日期)审 核(日期)标准化(日期)会 签(日期)铣机械加工工序卡片产品型号零件图号产品名称零件名称气门摇杆支座共9 页第3 页车间工序号工序名称材 料 牌 号30 铣HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸件设备名称设备型号设备编号同时加工件数X51 铣床夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动 辅助1 粗铣下端面至 8115.015.0d=Φ 60,硬质合金端铣刀475 89.5 1 2 1 2 半精铣下端面至 80037.0037.0d=Φ 40,硬质合金端铣刀675 84.8 0.5 11 3 4 5 6 设 计(日期)校 对(日期)审 核(日期)标准化(日期)会 签(日期)铣机械加工工序卡片产品型号零件图号产品名称零件名称气门摇杆支座共9 页第4 页车间工序号工序名称材 料 牌 号40 铣HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件...
