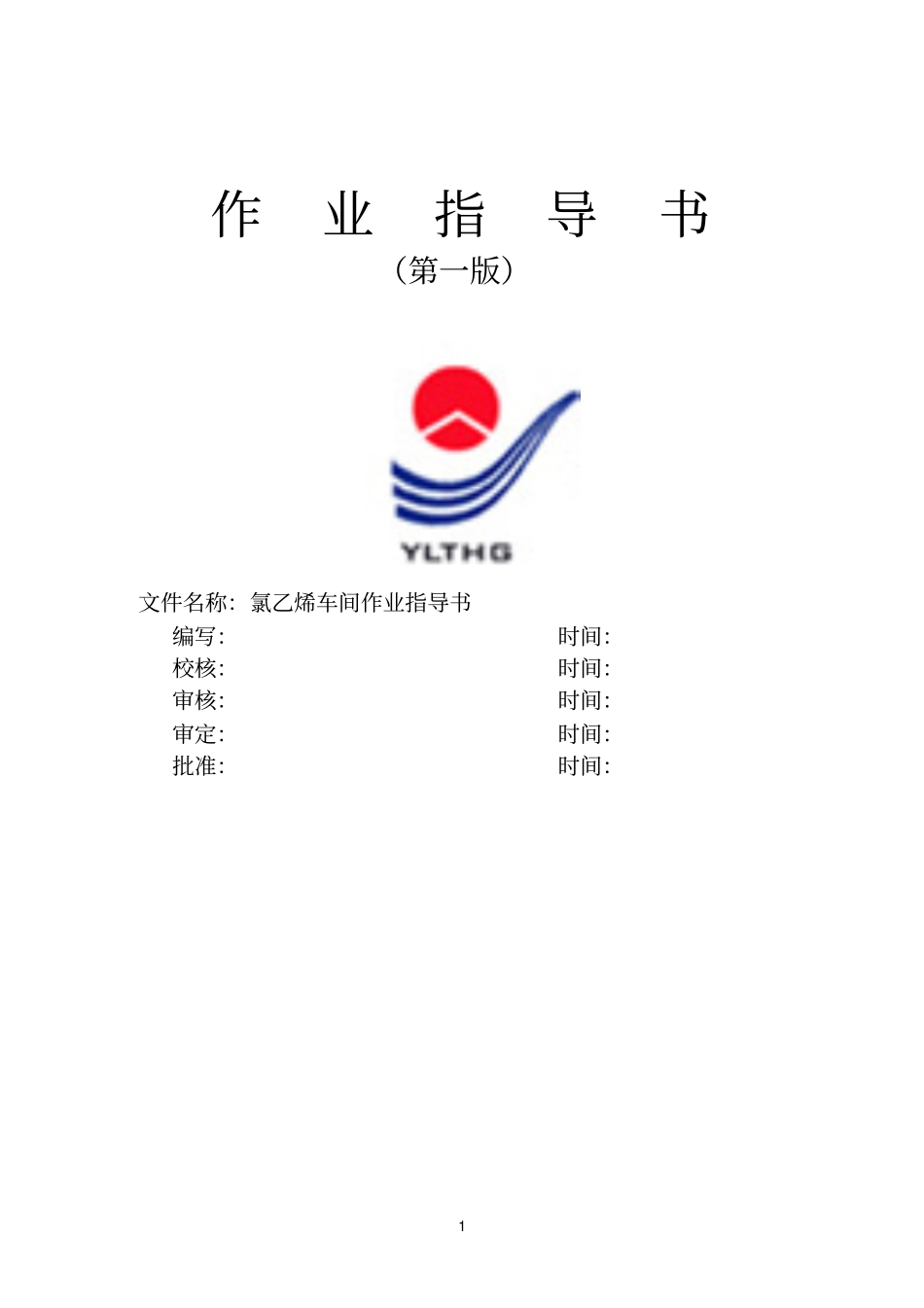

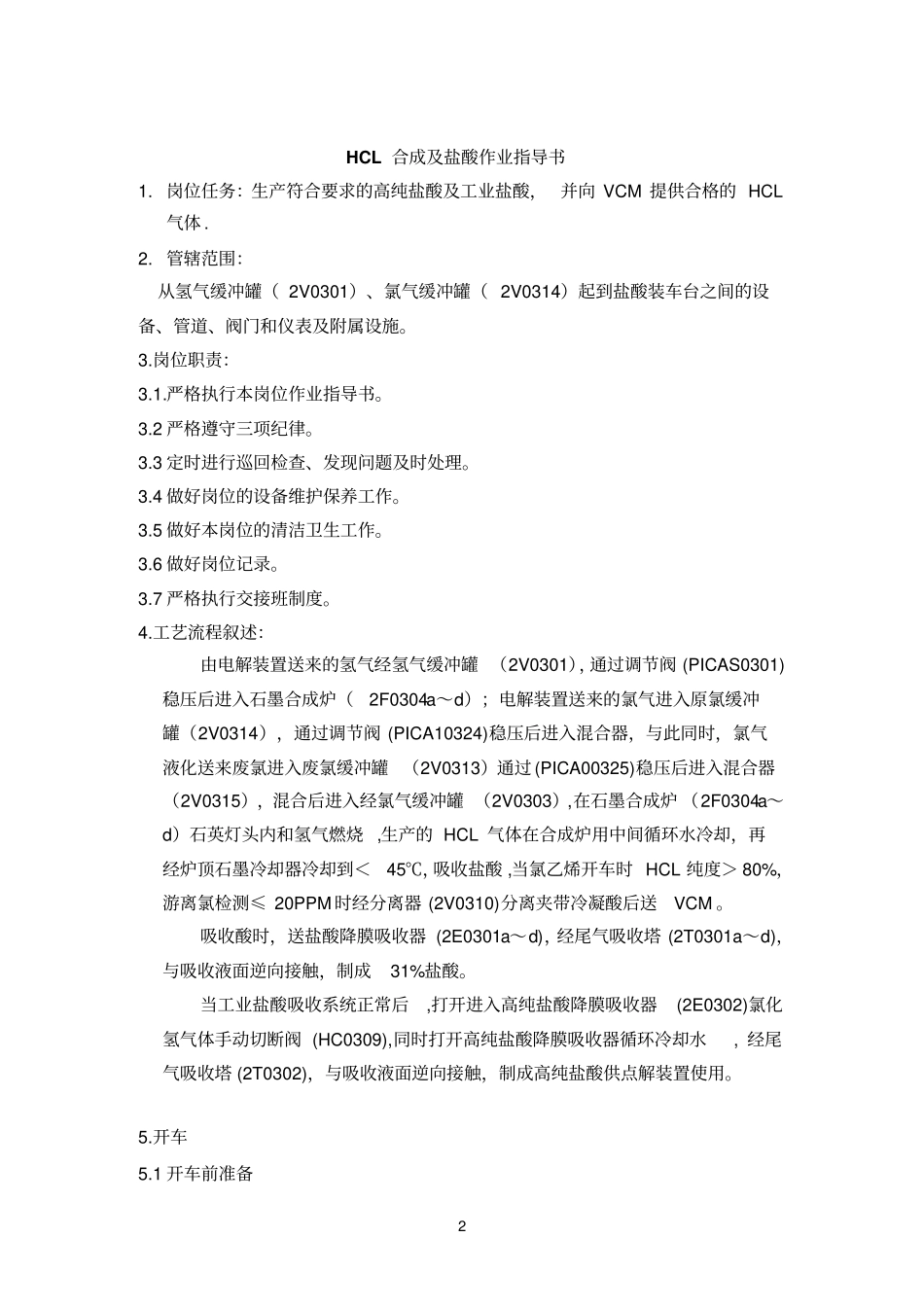

1 作业指导书（第一版）文件名称：氯乙烯车间作业指导书编写：时间：校核：时间：审核：时间：审定：时间：批准：时间：2 HCL 合成及盐酸作业指导书1. 岗位任务：生产符合要求的高纯盐酸及工业盐酸， 并向 VCM 提供合格的 HCL气体 . 2. 管辖范围：从氢气缓冲罐（ 2V0301）、氯气缓冲罐（ 2V0314）起到盐酸装车台之间的设备、管道、阀门和仪表及附属设施。3.岗位职责：3.1.严格执行本岗位作业指导书。3.2 严格遵守三项纪律。3.3 定时进行巡回检查、发现问题及时处理。3.4 做好岗位的设备维护保养工作。3.5 做好本岗位的清洁卫生工作。3.6 做好岗位记录。3.7 严格执行交接班制度。4.工艺流程叙述：由电解装置送来的氢气经氢气缓冲罐 （2V0301），通过调节阀 (PICAS0301)稳压后进入石墨合成炉（2F0304a～d）；电解装置送来的氯气进入原氯缓冲罐（2V0314），通过调节阀 (PICA10324)稳压后进入混合器，与此同时，氯气液化送来废氯进入废氯缓冲罐 （2V0313）通过 (PICA00325)稳压后进入混合器（2V0315），混合后进入经氯气缓冲罐 （2V0303）,在石墨合成炉 （2F0304a～d）石英灯头内和氢气燃烧 ,生产的 HCL 气体在合成炉用中间循环水冷却，再经炉顶石墨冷却器冷却到＜45℃，吸收盐酸 ,当氯乙烯开车时 HCL 纯度＞ 80%，游离氯检测≤ 20PPM 时经分离器 (2V0310)分离夹带冷凝酸后送VCM 。吸收酸时，送盐酸降膜吸收器 (2E0301a～d)，经尾气吸收塔 (2T0301a～d)，与吸收液面逆向接触，制成31%盐酸。当工业盐酸吸收系统正常后,打开进入高纯盐酸降膜吸收器(2E0302)氯化氢气体手动切断阀 (HC0309),同时打开高纯盐酸降膜吸收器循环冷却水, 经尾气吸收塔 (2T0302)，与吸收液面逆向接触，制成高纯盐酸供点解装置使用。5.开车5.1 开车前准备3 5.1.1 设备系统检查，经 0.3Mpa(G)压力试压后确认无泄漏；所有氢气系统设备、管道及相关阀门，经0.15Mpa(G)压力试压后确认无泄漏；；合成炉防爆膜完好，确认灯头完好，并处于中心位置，擦拭视镜；，下水系统畅通；吸收水压力≥0.3Mpa(G)；；；；DCS 系统确认完好；5.1.4 工艺全过程检查；，确认旁通阀关闭；，确认旁通阀关闭，确认合成炉放酸阀打开后关闭；确认进合成炉氮气遥控阀 (PCV0317)手动阀打开，，确认合成炉冷却水进口阀打开；待合成炉排污口有水排出，即关闭排污阀。确认炉出口石墨管浸没水中；；(若液封不在此范围，进口不可打开；，关闭氯化氢通向氯乙烯的出口...
