水压试验标准VIP免费

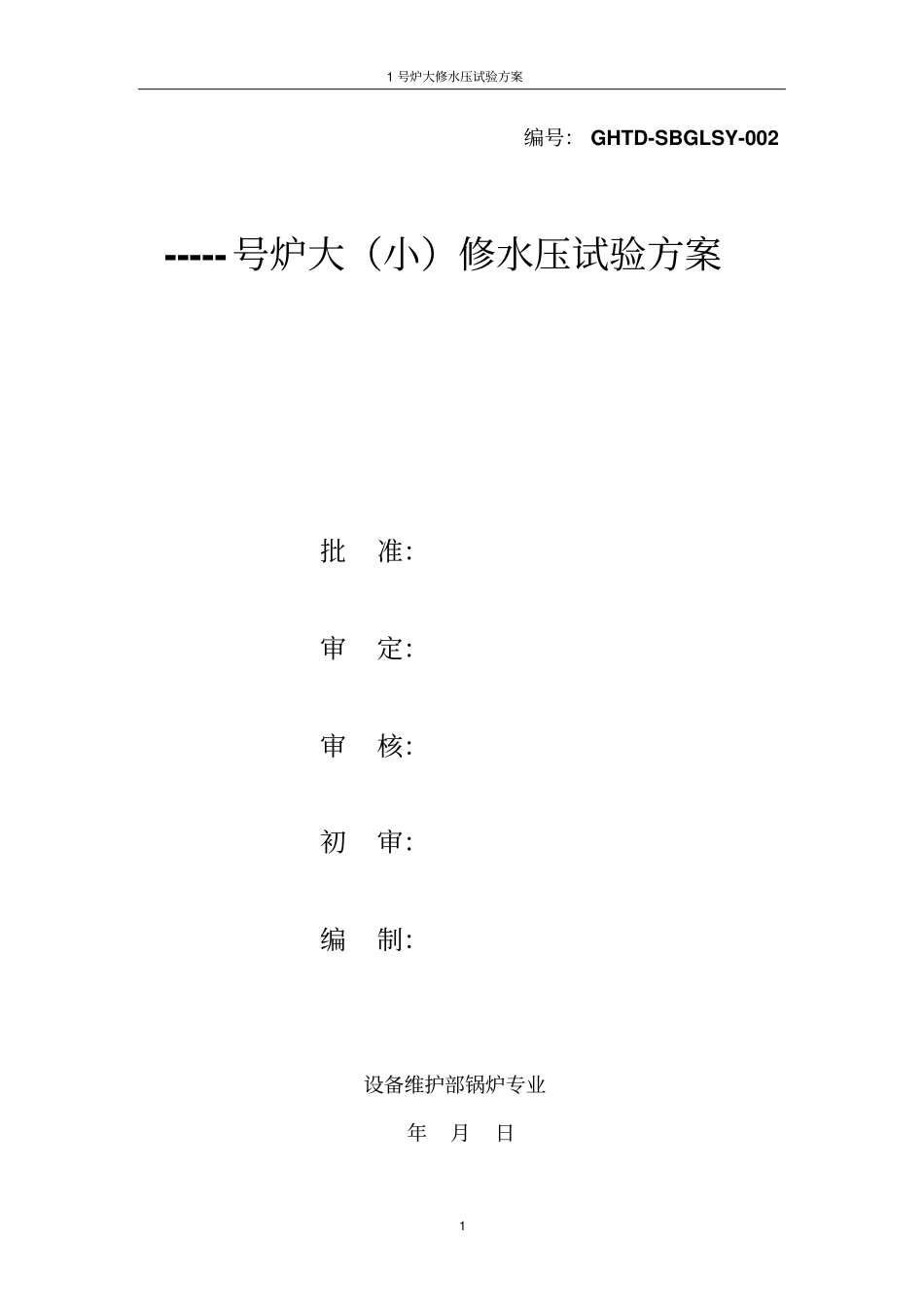

水压试验标准_第1页
1/22

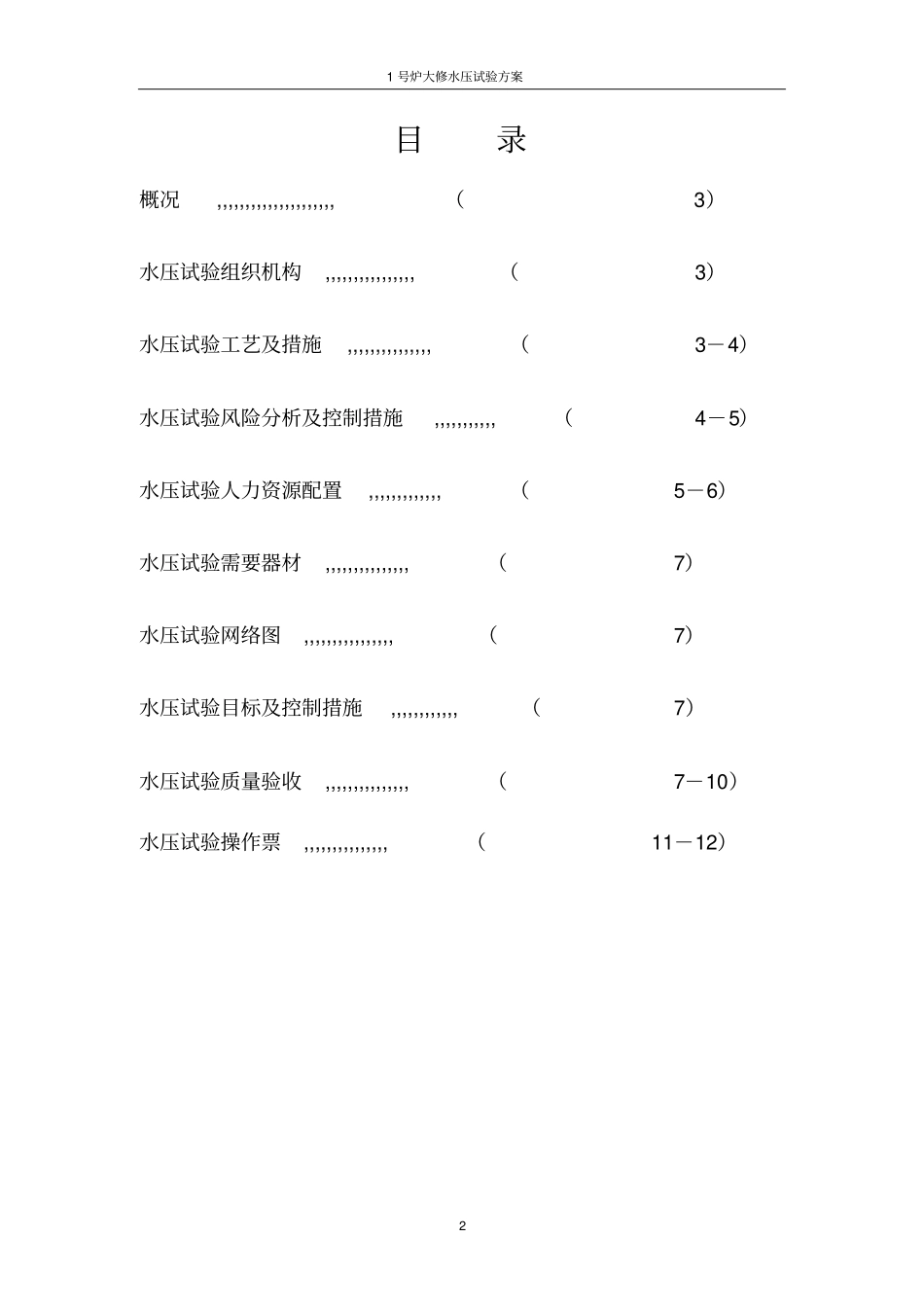

水压试验标准_第2页
2/22

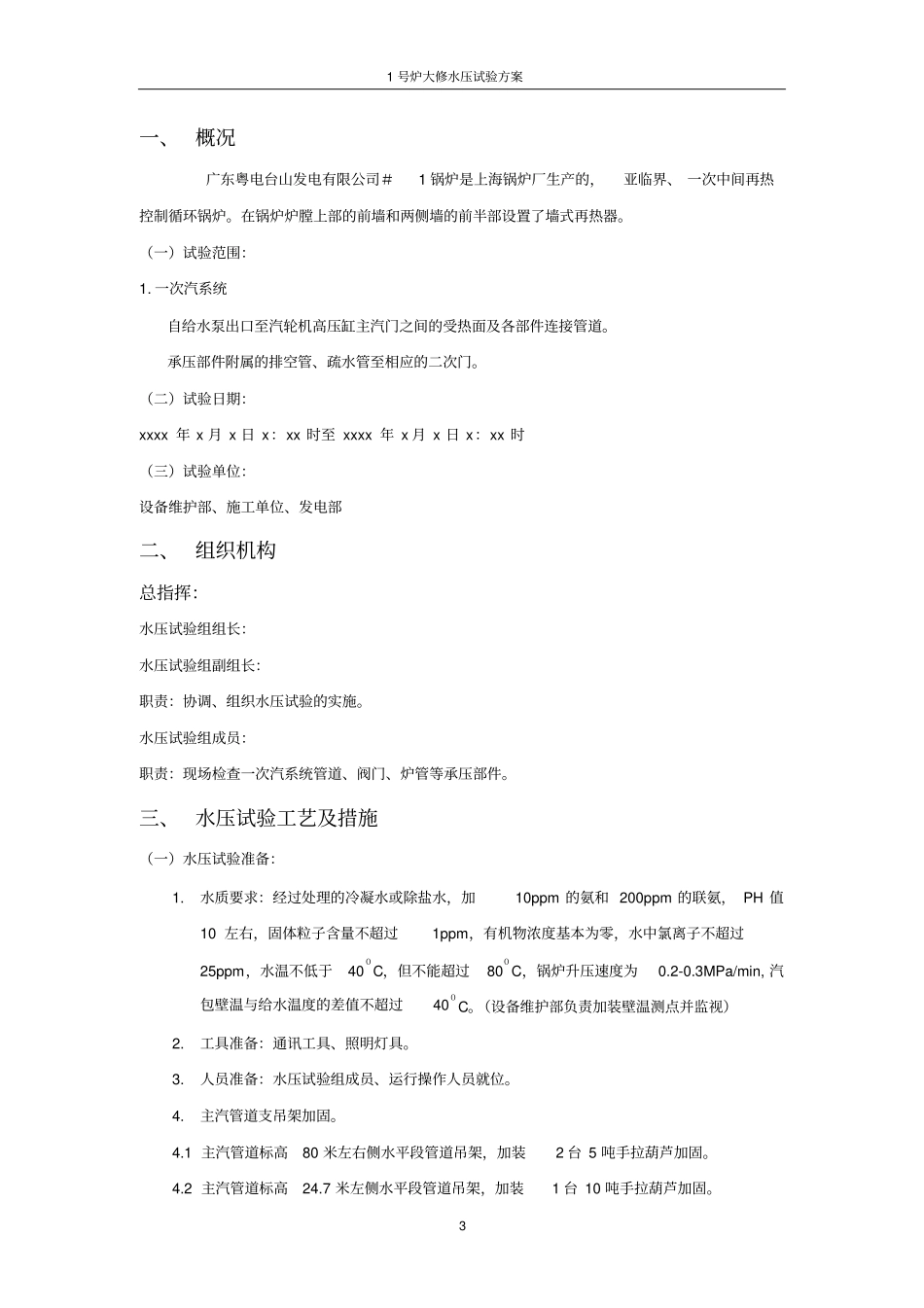

水压试验标准_第3页
3/22
1 号炉大修水压试验方案1 编号: GHTD-SBGLSY-002 -----号炉大(小)修水压试验方案批准:审定:审核:初审:编制:设备维护部锅炉专业年月日1 号炉大修水压试验方案2 目录概况,,,,,,,,,,,,,,,,,,,,,(3)水压试验组织机构,,,,,,,,,,,,,,,,(3)水压试验工艺及措施,,,,,,,,,,,,,,,(3-4)水压试验风险分析及控制措施,,,,,,,,,,,(4-5)水压试验人力资源配置,,,,,,,,,,,,,(5-6)水压试验需要器材,,,,,,,,,,,,,,,(7)水压试验网络图,,,,,,,,,,,,,,,,(7)水压试验目标及控制措施,,,,,,,,,,,,(7)水压试验质量验收,,,,,,,,,,,,,,,(7-10)水压试验操作票,,,,,,,,,,,,,,,(11-12)1 号炉大修水压试验方案3 一、 概况广东粤电台山发电有限公司#1 锅炉是上海锅炉厂生产的,亚临界、 一次中间再热控制循环锅炉。在锅炉炉膛上部的前墙和两侧墙的前半部设置了墙式再热器。(一)试验范围:1. 一次汽系统自给水泵出口至汽轮机高压缸主汽门之间的受热面及各部件连接管道。承压部件附属的排空管、疏水管至相应的二次门。(二)试验日期:xxxx 年 x 月 x 日 x:xx 时至 xxxx 年 x 月 x 日 x:xx 时(三)试验单位:设备维护部、施工单位、发电部二、 组织机构总指挥:水压试验组组长:水压试验组副组长:职责:协调、组织水压试验的实施。水压试验组成员:职责:现场检查一次汽系统管道、阀门、炉管等承压部件。三、 水压试验工艺及措施(一)水压试验准备:1.水质要求:经过处理的冷凝水或除盐水,加10ppm 的氨和 200ppm 的联氨, PH 值10 左右,固体粒子含量不超过1ppm,有机物浓度基本为零,水中氯离子不超过25ppm,水温不低于400C,但不能超过800C,锅炉升压速度为0.2-0.3MPa/min, 汽包壁温与给水温度的差值不超过400C。(设备维护部负责加装壁温测点并监视)2.工具准备:通讯工具、照明灯具。3.人员准备:水压试验组成员、运行操作人员就位。4.主汽管道支吊架加固。4.1 主汽管道标高80 米左右侧水平段管道吊架,加装2 台 5 吨手拉葫芦加固。4.2 主汽管道标高24.7 米左侧水平段管道吊架,加装1 台 10 吨手拉葫芦加固。1 号炉大修水压试验方案4 4.3 汽机侧 6.7 米管道吊架,加装1 台 10 吨手拉葫芦加固。(二)工作压力水压试验的合格标准:1、锅炉一次系统工作压力水压试验合格标准:升压至额定工作压力17.6 MPa后,维持压力不变,检查受压元件金属管壁和焊缝没有任何水珠和水雾的泄漏...
