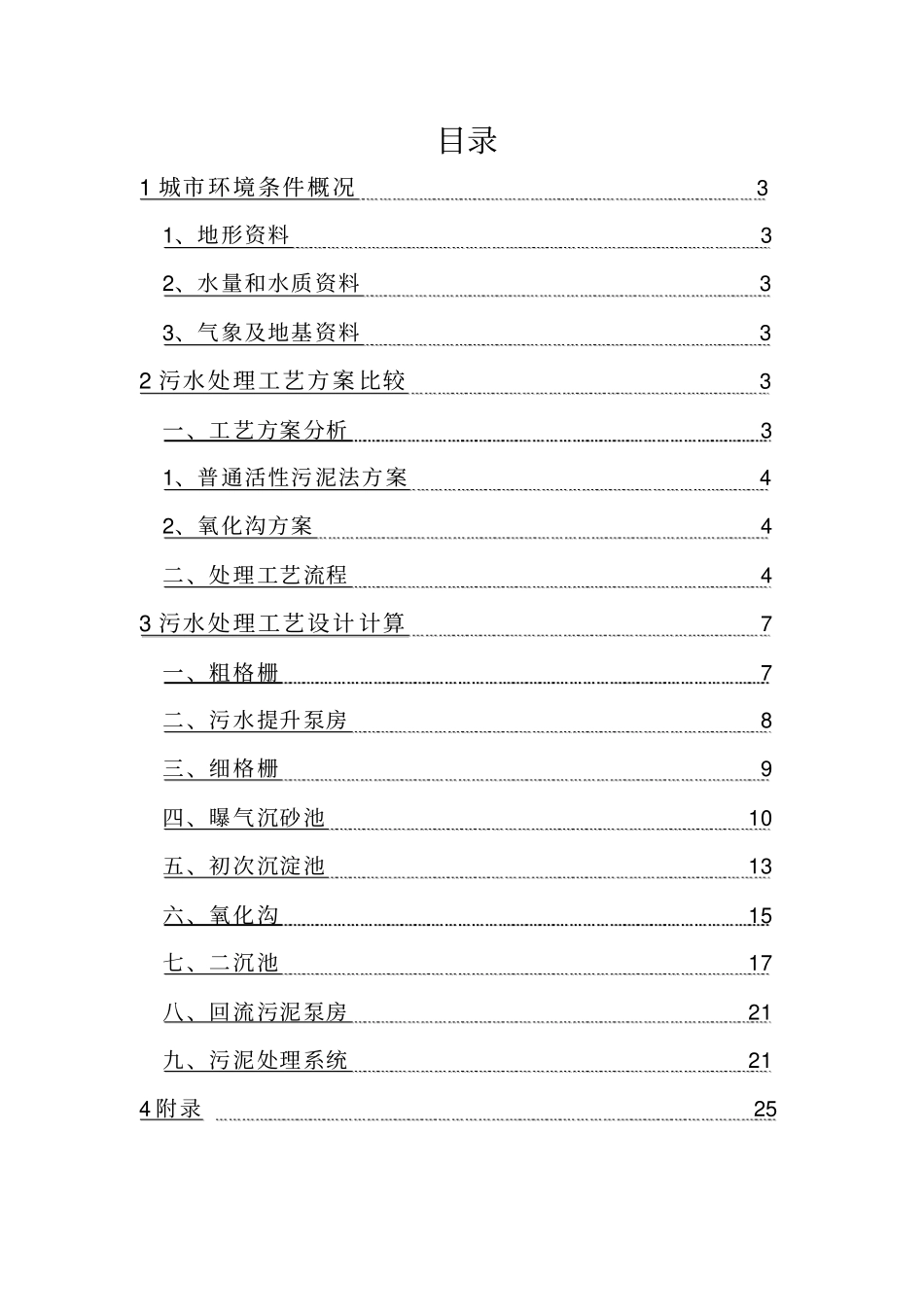

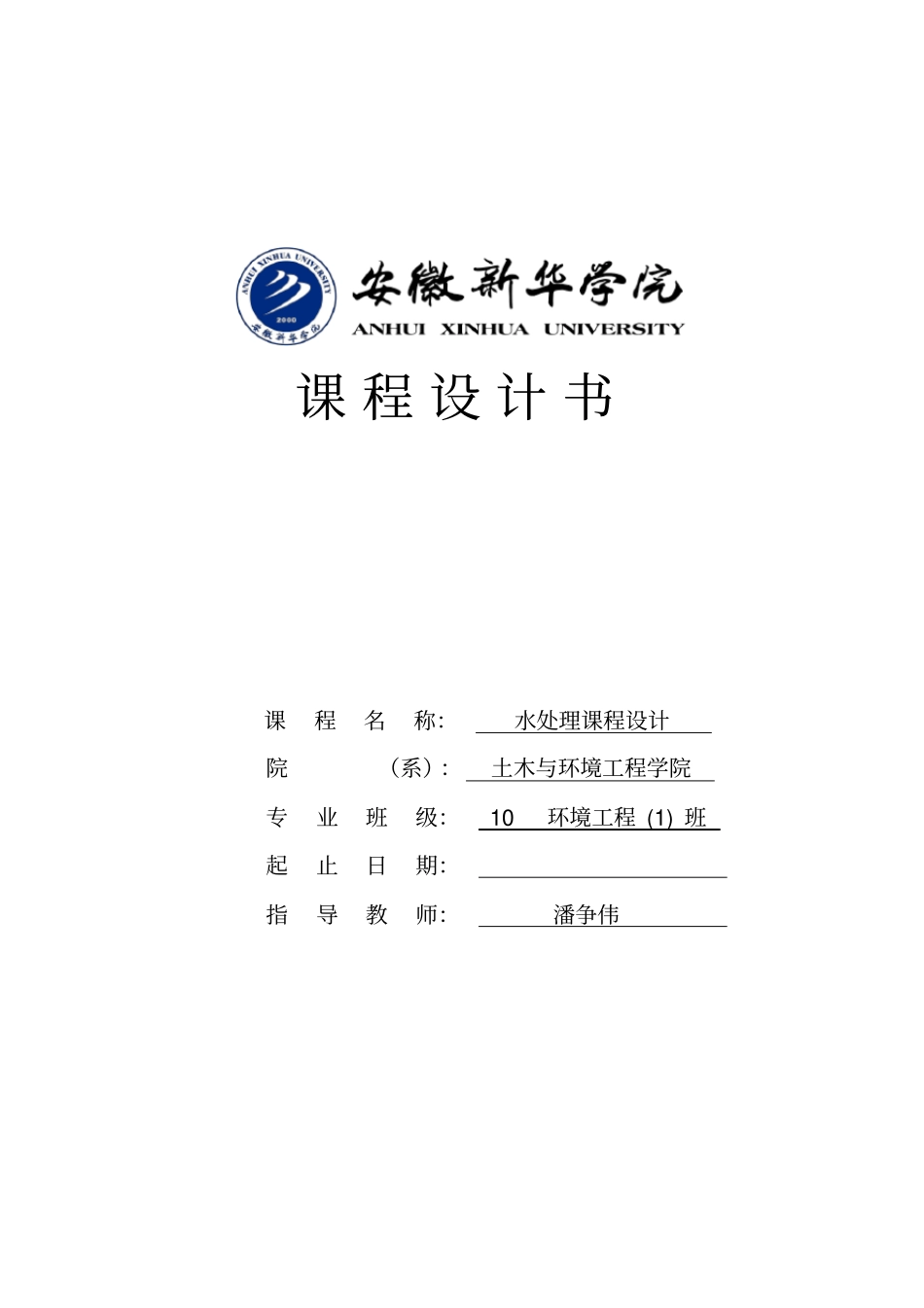

课 程 设 计 书课程名称：水处理课程设计院（系）：土木与环境工程学院专业班级： 10环境工程 (1) 班起止日期：指导教师：潘争伟目录1 城市环境条件概况31、地形资料32、水量和水质资料33、气象及地基资料32 污水处理工艺方案 比较3一、工艺方案分析31、普通活性污泥法方案42、氧化沟方案4二、处理工艺流程43 污水处理工艺设计 计算7一、粗格栅7二、污水提升泵房8三、细格栅9四、曝气沉砂池10五、初次沉淀池13六、氧化沟15七、二沉池17八、回流污泥泵房21九、污泥处理系统214 附录251、城市环境条件概况合肥王小郢污水处理厂是合肥市污水处理的主要工程，位于合肥市大城区东南。主要服务范围是合肥市中市区、东市区、 西南郊的生活污水和东市区、西南郊的部分经初步处理但尚未达标的工业废水。服务人口约30 万。1、地形资料污水处理厂位于淝河西六公里处，占地约 45 万平方米， 地势西高东低。 最高标高 19 m，最低为 12 m。污水总进水管底标高为12 m，进水管处地面标高为16 m。附近河流最高水位为 9 m。污水厂长（南北向）750 m，宽（东西向）600 m。2、水量和水质资料应处理水量： Q 平均 =150000 m 3/d Q 最大 =195000 m 3/d 城市混合污水平均水质：mg/l 指标COD CrBOD 5SS TP TN NH 4-N 监测值350 200 200 4 36 25 该厂处理后的污水排入南淝河，最终流进巢湖。 因巢湖现在污染较为严重，为实现国务院的碧水蓝天计划，确保巢湖水达标任务，王小郢污水处理厂的排水必需达到以下指标：指标COD CrBOD 5SS TP TN NH 4-N 达标值 mg/l ≤80≤25≤30≤1≤4≤3去除率% 78 87.5 85 75 88.9 88 3、气象及地基资料年平均气温15.7 ℃，夏季平均气温28.3 ℃，冬季平均2.1 ℃；年平均降雨量1010 mm ，日最大降雨量160 mm；地下水位10 m；最大冻土2.5 cm；土壤承载力2.3 kgf/cm 2；河流常水位8 m，最高河水位9 m，最低河水位7 m。2、污水处理工艺方案比较 1 、工艺方案分析1、普通活性污泥法方案普通活性污泥法，也称传统活性污泥法，推广年限长，具有成熟的设计及运行经验，处理效果可靠。 自 20 世纪 70 年代以来， 随着污水处理技术的发展，本方法在艺及设备等方面又有了很大改进。在工艺方面，通过增加工艺构筑物可以成为“A/O ”或“ A 2O”工艺，从面实现脱N 和除 P。在设备方面，开发了各种微孔曝气池，使氧转移效率提高到20%以上，从面节省了运行费...
