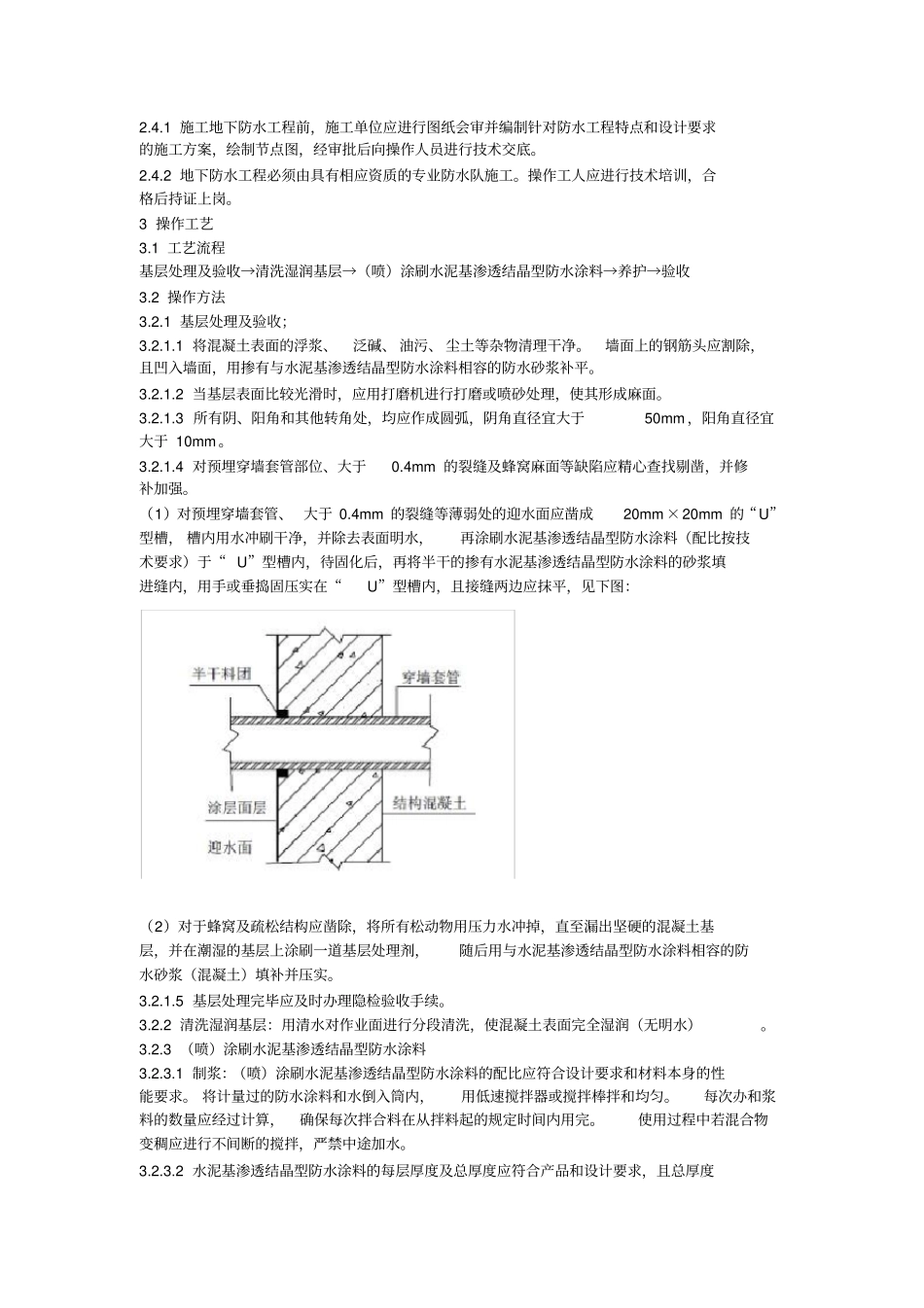

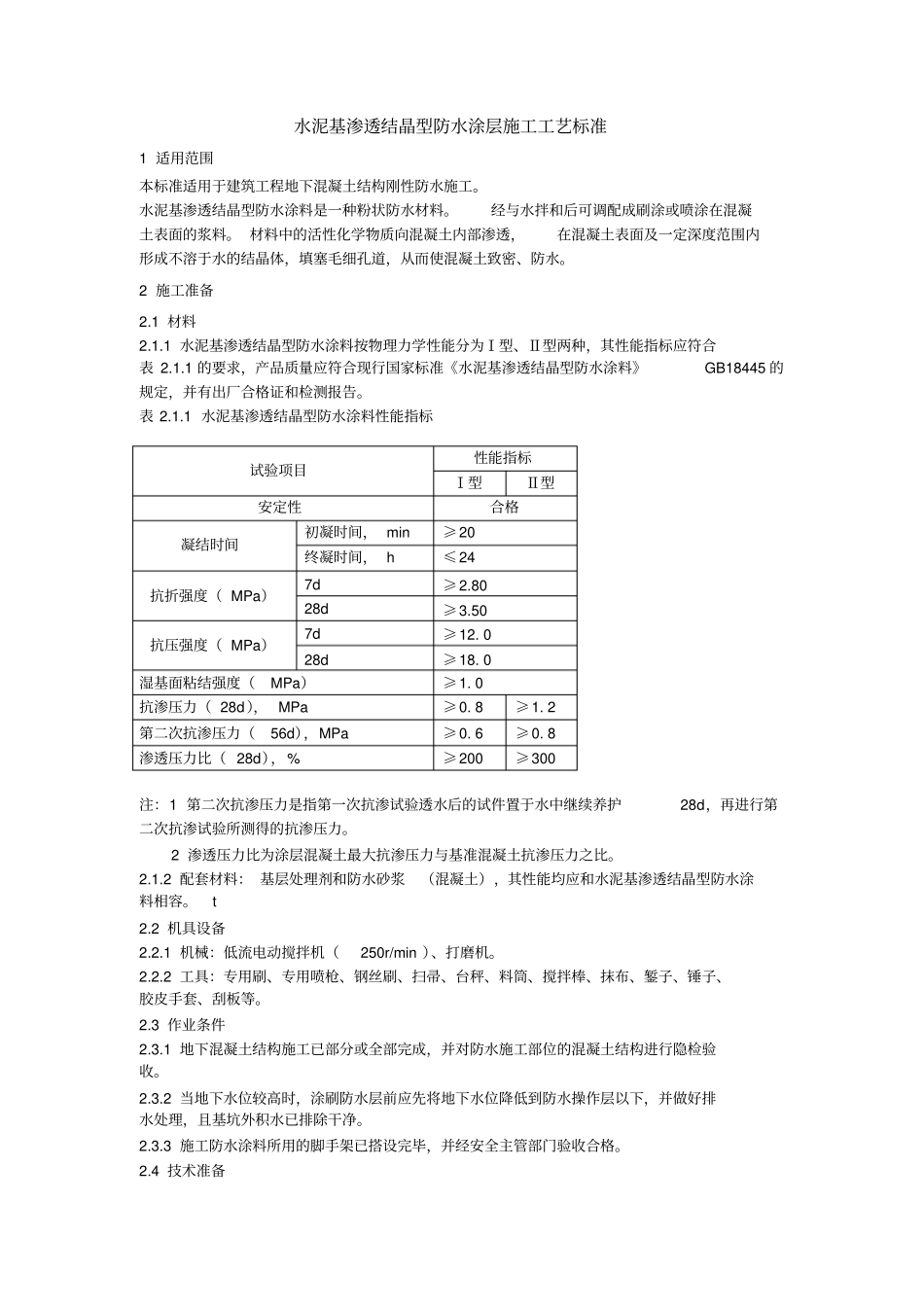

水泥基渗透结晶型防水涂层施工工艺标准1 适用范围本标准适用于建筑工程地下混凝土结构刚性防水施工。水泥基渗透结晶型防水涂料是一种粉状防水材料。经与水拌和后可调配成刷涂或喷涂在混凝土表面的浆料。 材料中的活性化学物质向混凝土内部渗透，在混凝土表面及一定深度范围内形成不溶于水的结晶体，填塞毛细孔道，从而使混凝土致密、防水。2 施工准备2.1 材料2.1.1 水泥基渗透结晶型防水涂料按物理力学性能分为Ⅰ型、Ⅱ型两种，其性能指标应符合表 2.1.1 的要求，产品质量应符合现行国家标准《水泥基渗透结晶型防水涂料》GB18445 的规定，并有出厂合格证和检测报告。表 2.1.1 水泥基渗透结晶型防水涂料性能指标注：1 第二次抗渗压力是指第一次抗渗试验透水后的试件置于水中继续养护28d，再进行第二次抗渗试验所测得的抗渗压力。2 渗透压力比为涂层混凝土最大抗渗压力与基准混凝土抗渗压力之比。2.1.2 配套材料： 基层处理剂和防水砂浆（混凝土），其性能均应和水泥基渗透结晶型防水涂料相容。t 2.2 机具设备2.2.1 机械：低流电动搅拌机（250r/min ）、打磨机。2.2.2 工具：专用刷、专用喷枪、钢丝刷、扫帚、台秤、料筒、搅拌棒、抹布、錾子、锤子、胶皮手套、刮板等。2.3 作业条件2.3.1 地下混凝土结构施工已部分或全部完成，并对防水施工部位的混凝土结构进行隐检验收。2.3.2 当地下水位较高时，涂刷防水层前应先将地下水位降低到防水操作层以下，并做好排水处理，且基坑外积水已排除干净。2.3.3 施工防水涂料所用的脚手架已搭设完毕，并经安全主管部门验收合格。2.4 技术准备试验项目性能指标Ⅰ型Ⅱ型安定性合格凝结时间初凝时间， min ≥20 终凝时间， h ≤24 抗折强度（ MPa）7d ≥2.80 28d ≥3.50 抗压强度（ MPa）7d ≥12. 0 28d ≥18. 0 湿基面粘结强度（MPa）≥1. 0 抗渗压力（ 28d）， MPa ≥0. 8 ≥1. 2 第二次抗渗压力（56d），MPa ≥0. 6 ≥0. 8 渗透压力比（ 28d），% ≥200 ≥300 2.4.1 施工地下防水工程前，施工单位应进行图纸会审并编制针对防水工程特点和设计要求的施工方案，绘制节点图，经审批后向操作人员进行技术交底。2.4.2 地下防水工程必须由具有相应资质的专业防水队施工。操作工人应进行技术培训，合格后持证上岗。3 操作工艺3.1 工艺流程基层处理及验收→清洗湿润基层→（喷）涂刷水泥基渗透结晶型防水涂料→养护→验收3.2 操作方法3.2.1 基层处理...
