水泥砼路面缩缝、胀缝、施工缝的定义及设置规则分析VIP专享VIP免费

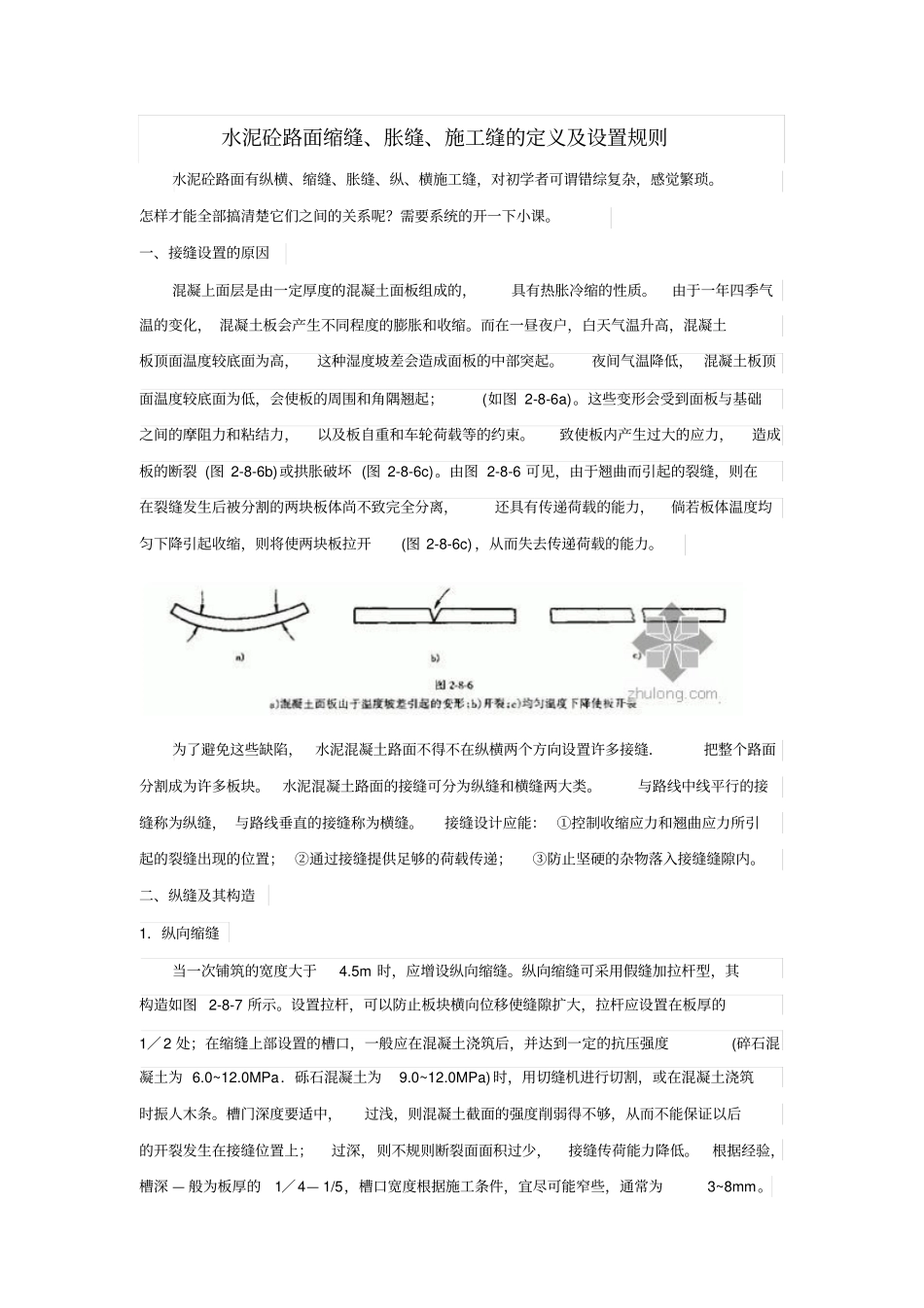

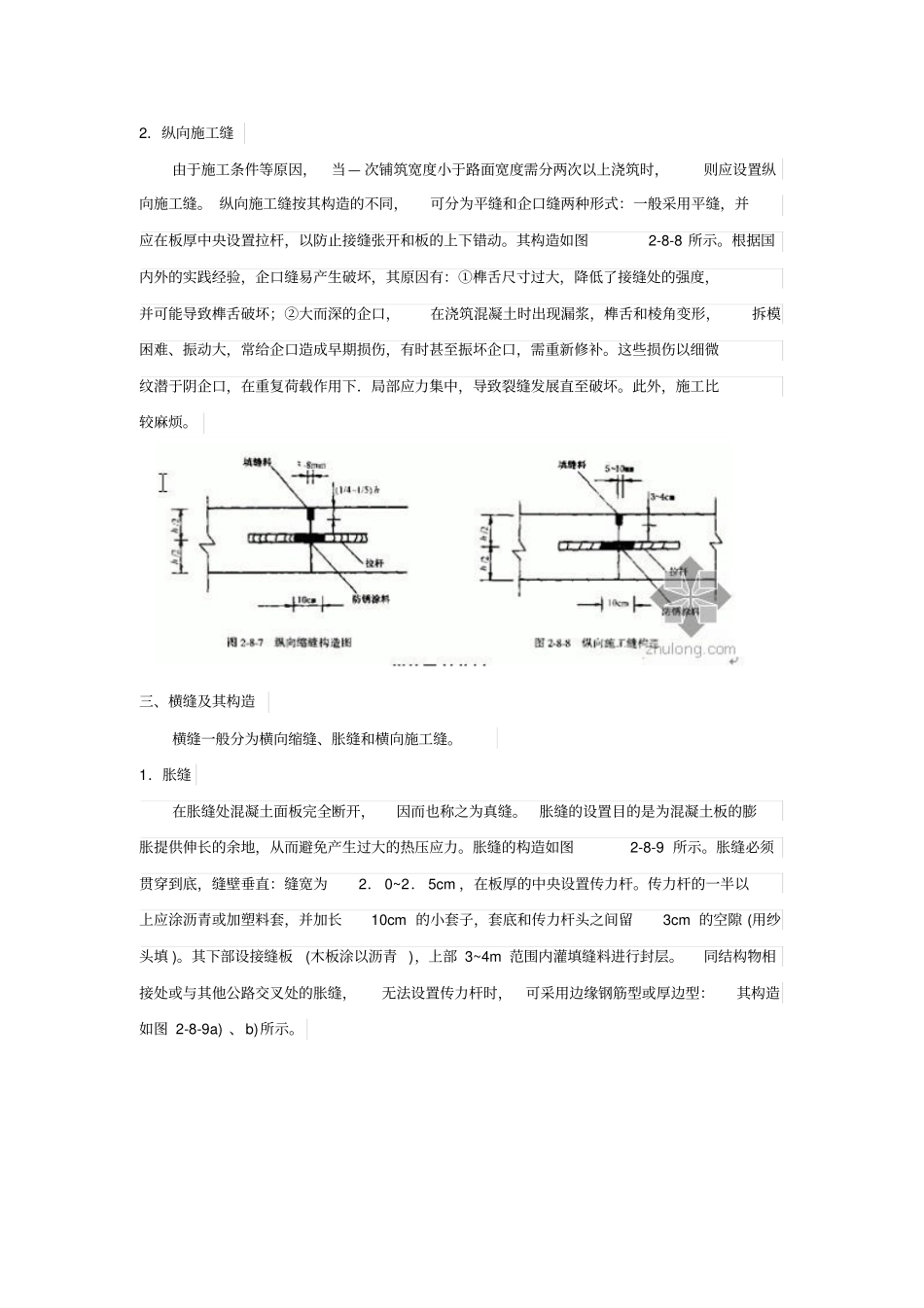

水泥砼路面缩缝、胀缝、施工缝的定义及设置规则水泥砼路面有纵横、缩缝、胀缝、纵、横施工缝，对初学者可谓错综复杂，感觉繁琐。怎样才能全部搞清楚它们之间的关系呢？需要系统的开一下小课。一、接缝设置的原因混凝上面层是由一定厚度的混凝土面板组成的，具有热胀冷缩的性质。由于一年四季气温的变化， 混凝土板会产生不同程度的膨胀和收缩。而在一昼夜户，白天气温升高，混凝土板顶面温度较底面为高，这种湿度坡差会造成面板的中部突起。夜间气温降低， 混凝土板顶面温度较底面为低，会使板的周围和角隅翘起；(如图 2-8-6a)。这些变形会受到面板与基础之间的摩阻力和粘结力，以及板自重和车轮荷载等的约束。致使板内产生过大的应力，造成板的断裂 (图 2-8-6b)或拱胀破坏 (图 2-8-6c)。由图 2-8-6 可见，由于翘曲而引起的裂缝，则在在裂缝发生后被分割的两块板体尚不致完全分离，还具有传递荷载的能力，倘若板体温度均匀下降引起收缩，则将使两块板拉开(图 2-8-6c) ，从而失去传递荷载的能力。为了避免这些缺陷，水泥混凝土路面不得不在纵横两个方向设置许多接缝．把整个路面分割成为许多板块。水泥混凝土路面的接缝可分为纵缝和横缝两大类。与路线中线平行的接缝称为纵缝， 与路线垂直的接缝称为横缝。接缝设计应能： ①控制收缩应力和翘曲应力所引起的裂缝出现的位置； ②通过接缝提供足够的荷载传递；③防止坚硬的杂物落入接缝缝隙内。二、纵缝及其构造1．纵向缩缝当一次铺筑的宽度大于4.5m 时，应增设纵向缩缝。纵向缩缝可采用假缝加拉杆型，其构造如图 2-8-7 所示。设置拉杆，可以防止板块横向位移使缝隙扩大，拉杆应设置在板厚的1／2 处；在缩缝上部设置的槽口，一般应在混凝土浇筑后，并达到一定的抗压强度(碎石混凝土为 6.0~12.0MPa．砾石混凝土为9.0~12.0MPa) 时，用切缝机进行切割，或在混凝土浇筑时振人木条。槽门深度要适中，过浅，则混凝土截面的强度削弱得不够，从而不能保证以后的开裂发生在接缝位置上；过深，则不规则断裂面面积过少，接缝传荷能力降低。根据经验，槽深 — 般为板厚的1／4— 1/5，槽口宽度根据施工条件，宜尽可能窄些，通常为3~8mm。2．纵向施工缝由于施工条件等原因，当— 次铺筑宽度小于路面宽度需分两次以上浇筑时，则应设置纵向施工缝。 纵向施工缝按其构造的不同，可分为平缝和企口缝两种形式：一般采用平缝，并应在板厚中央设置拉杆，以防止接缝张开和板的上下错动。其构造如图2...
