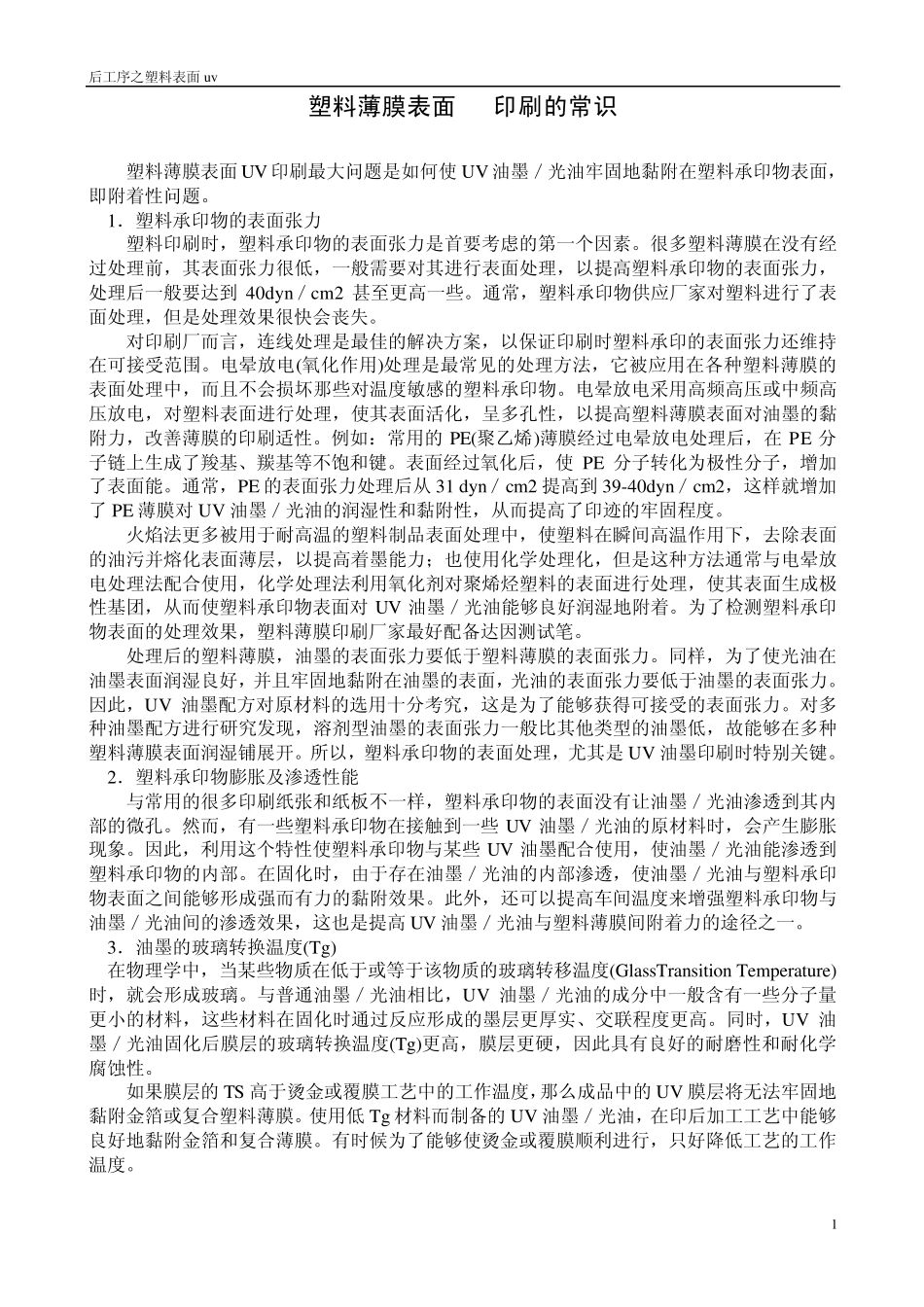

后工序之塑料表面 u v 1 塑料薄膜表面UV印刷的常识 塑料薄膜表面 UV 印刷最大问题是如何使 UV 油墨／光油牢固地黏附在塑料承印物表面，即附着性问题
1．塑料承印物的表面张力 塑料印刷时，塑料承印物的表面张力是首要考虑的第一个因素
很多塑料薄膜在没有经过处理前，其表面张力很低，一般需要对其进行表面处理，以提高塑料承印物的表面张力，处理后一般要达到 40dy n／cm2 甚至更高一些
通常，塑料承印物供应厂家对塑料进行了表面处理，但是处理效果很快会丧失
对印刷厂而言，连线处理是最佳的解决方案，以保证印刷时塑料承印的表面张力还维持在可接受范围
电晕放电(氧化作用)处理是最常见的处理方法，它被应用在各种塑料薄膜的表面处理中，而且不会损坏那些对温度敏感的塑料承印物
电晕放电采用高频高压或中频高压放电，对塑料表面进行处理，使其表面活化，呈多孔性，以提高塑料薄膜表面对油墨的黏附力，改善薄膜的印刷适性
例如：常用的 PE(聚乙烯)薄膜经过电晕放电处理后，在 PE 分子链上生成了羧基、羰基等不饱和键
表面经过氧化后，使 PE 分子转化为极性分子，增加了表面能
通常，PE 的表面张力处理后从 31 dy n／cm2 提高到 39-40dy n／cm2，这样就增加了 PE 薄膜对 UV 油墨／光油的润湿性和黏附性，从而提高了印迹的牢固程度
火焰法更多被用于耐高温的塑料制品表面处理中，使塑料在瞬间高温作用下，去除表面的油污并熔化表面薄层，以提高着墨能力；也使用化学处理化，但是这种方法通常与电晕放电处理法配合使用，化学处理法利用氧化剂对聚烯烃塑料的表面进行处理，使其表面生成极性基团，从而使塑料承印物表面对 UV 油墨／光油能够良好润湿地附着
为了检测塑料承印物表面的处理效果，塑料薄膜印刷厂家最好配备达因测试笔
处理后的塑料薄膜，油墨的表面张力要低于塑料薄膜的表面张力
同样，为了使光
