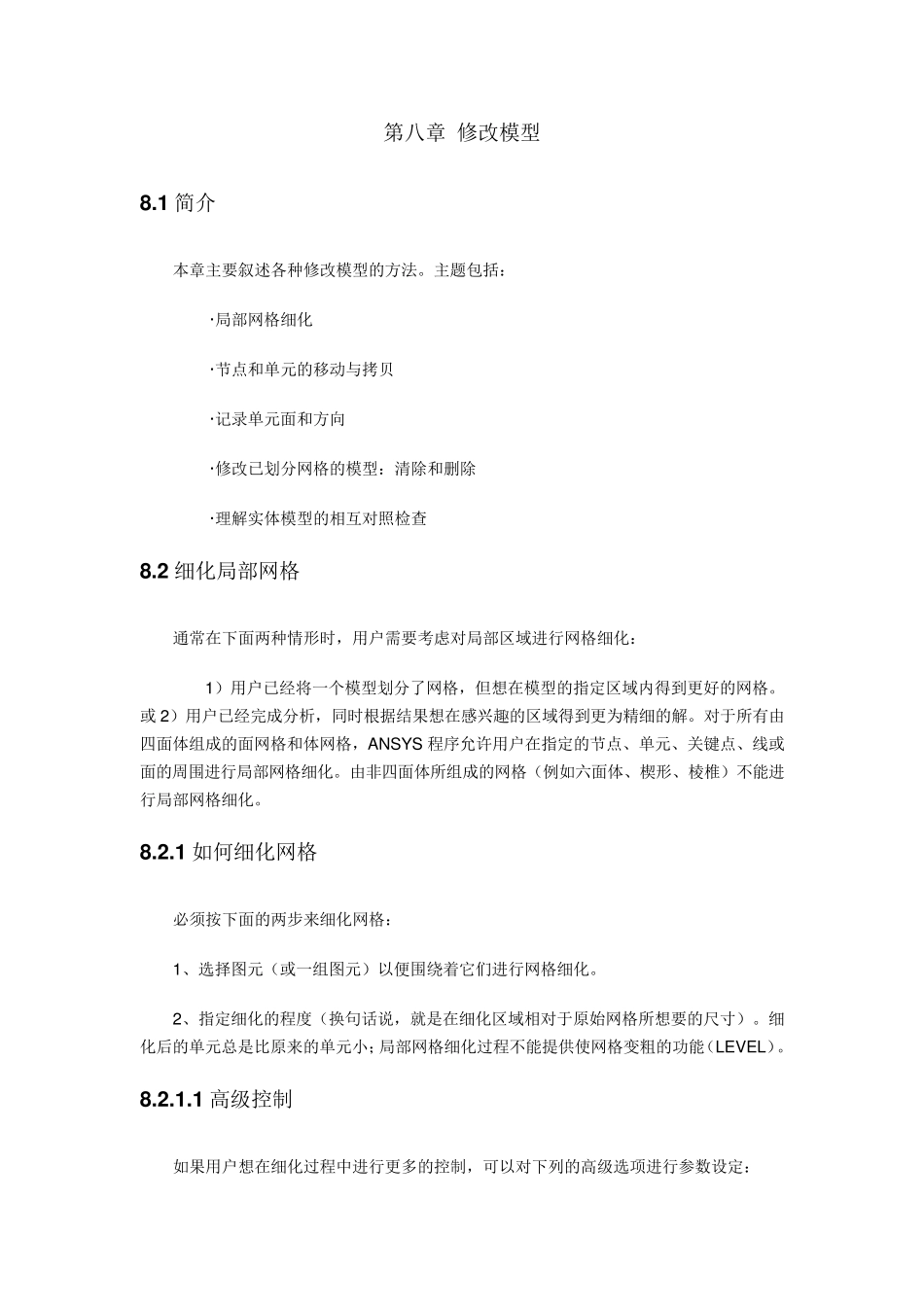

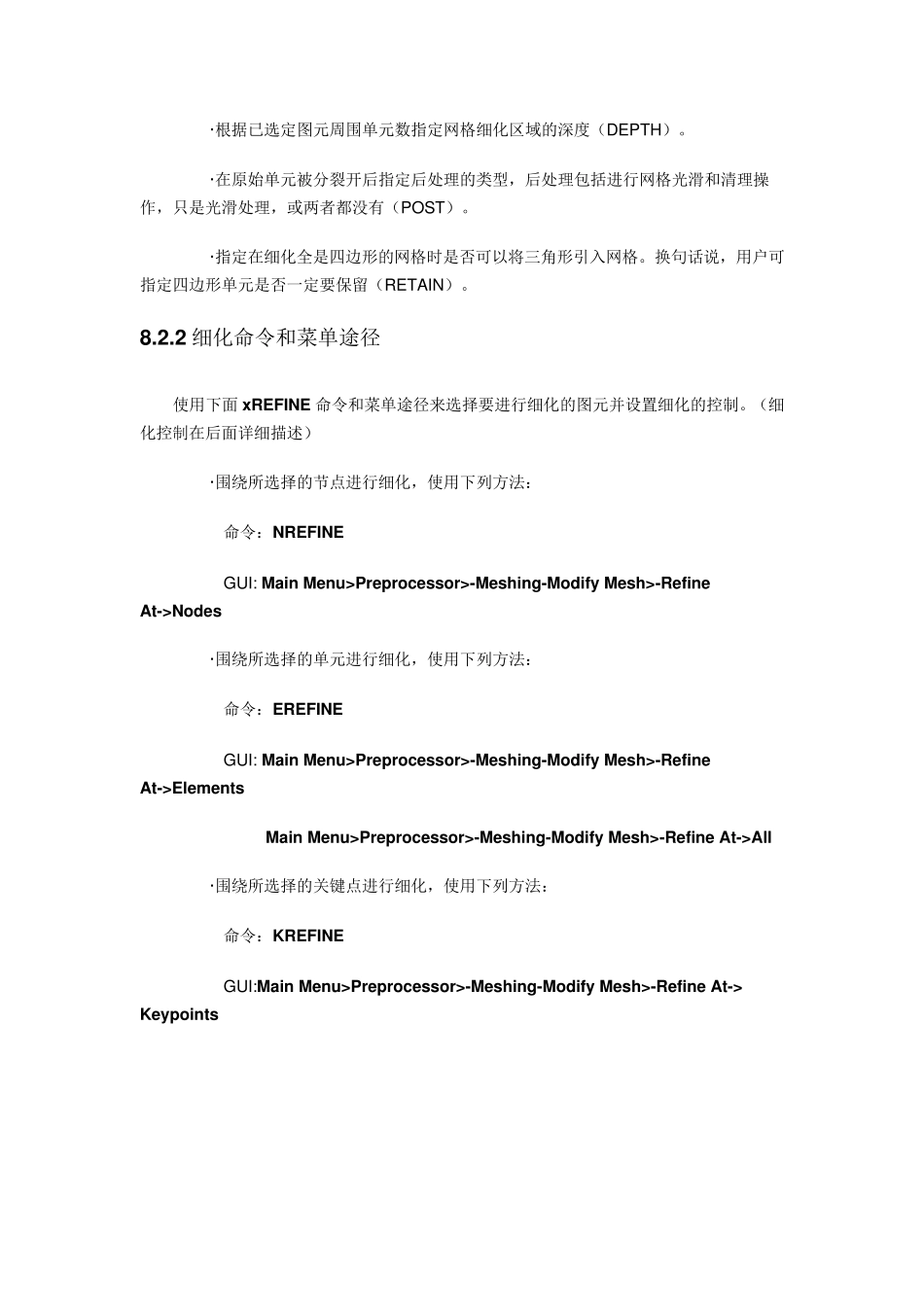

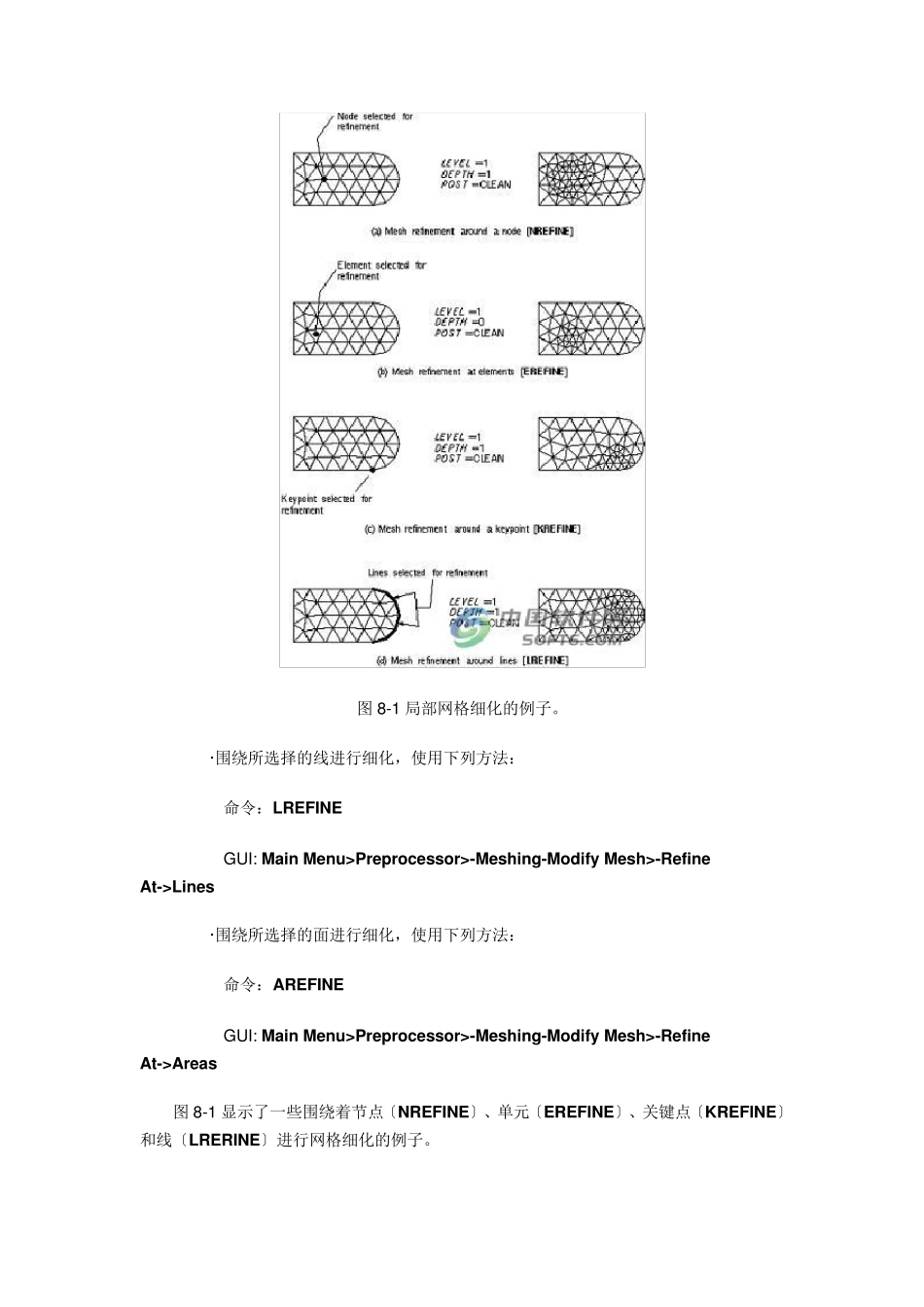

第八章 修改模型 8 .1 简介 本章主要叙述各种修改模型的方法。主题包括： ·局部网格细化 ·节点和单元的移动与拷贝 ·记录单元面和方向 ·修改已划分网格的模型：清除和删除 ·理解实体模型的相互对照检查 8 .2 细化局部网格 通常在下面两种情形时，用户需要考虑对局部区域进行网格细化： 1）用户已经将一个模型划分了网格，但想在模型的指定区域内得到更好的网格。或2）用户已经完成分析，同时根据结果想在感兴趣的区域得到更为精细的解。对于所有由四面体组成的面网格和体网格，ANSYS 程序允许用户在指定的节点、单元、关键点、线或面的周围进行局部网格细化。由非四面体所组成的网格（例如六面体、楔形、棱椎）不能进行局部网格细化。 8 .2 .1 如何细化网格 必须按下面的两步来细化网格： 1、选择图元（或一组图元）以便围绕着它们进行网格细化。 2、指定细化的程度（换句话说，就是在细化区域相对于原始网格所想要的尺寸）。细化后的单元总是比原来的单元小；局部网格细化过程不能提供使网格变粗的功能（LEVEL）。 8 .2 .1 .1 高级控制 如果用户想在细化过程中进行更多的控制，可以对下列的高级选项进行参数设定： ·根据已选定图元周围单元数指定网格细化区域的深度（DEPTH）。 ·在原始单元被分裂开后指定后处理的类型，后处理包括进行网格光滑和清理操作，只是光滑处理，或两者都没有（POST）。 ·指定在细化全是四边形的网格时是否可以将三角形引入网格。换句话说，用户可指定四边形单元是否一定要保留（RETAIN）。 8.2.2 细化命令和菜单途径 使用下面 xREFINE 命令和菜单途径来选择要进行细化的图元并设置细化的控制。（细化控制在后面详细描述） ·围绕所选择的节点进行细化，使用下列方法： 命令：NREFINE GUI: Main Menu>Preprocessor>-Meshing-Modify Mesh>-Refine At->Nodes ·围绕所选择的单元进行细化，使用下列方法： 命令：EREFINE GUI: Main Menu>Preprocessor>-Meshing-Modify Mesh>-Refine At->Elements Main Menu>Preprocessor>-Meshing-Modify Mesh>-Refine At->All ·围绕所选择的关键点进行细化，使用下列方法： 命令：KREFINE GUI:Main Menu>Preprocessor>-Meshing-Modify Mesh>-Refine At-> Keypoints 图8-1 局部网格细化的例子。 ·围绕所选择的线进行细化，使用下列方法： 命令：LREFINE GUI: Main Menu>Preprocessor>-Meshing-Modify Mesh>...
