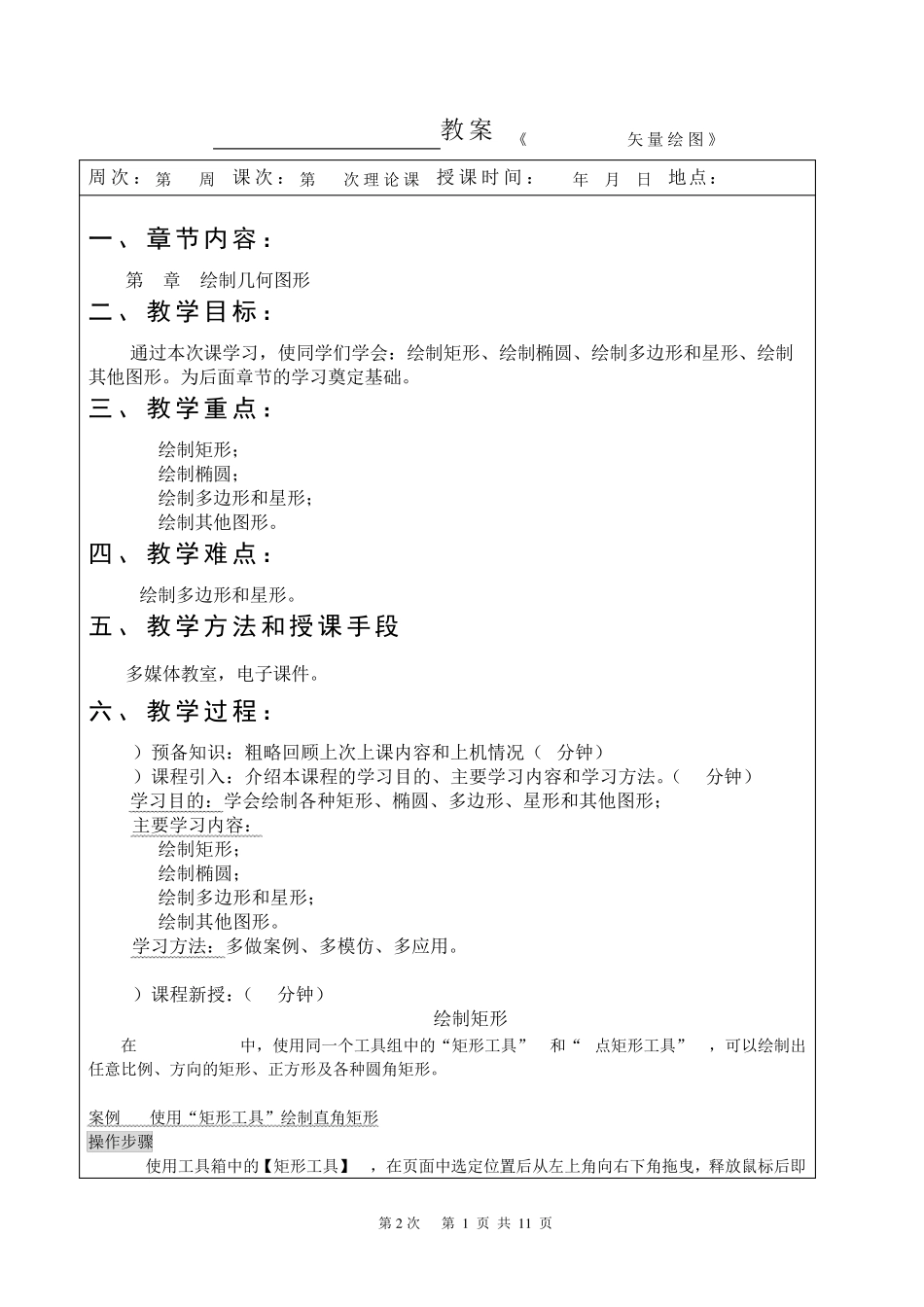

第2 次 第 1 页 共 1 1 页 教案-《CorelDRAW矢量绘图》 周次：第 周 课次：第 次理论课 授课时间： 年 月 日 地点： 一、 章 节内容 ： 第2章 绘制几何图形 二 、 教 学目标 ： 通过本次课学习，使同学们学会：绘制矩形、绘制椭圆、绘制多边形和星形、绘制 其他图形。为后面章节的学习奠定基础。 三 、 教 学重点 ： (1)绘制矩形； (2)绘制椭圆； (3)绘制多边形和星形； (4)绘制其他图形。 四 、 教 学难点 ： 绘制多边形和星形。 五 、 教 学方法 和 授课 手段 多媒体教室，电子课件。 六 、 教 学过程 ： 1）预备知识：粗略回顾上次上课内容和上机情况（5分钟） 2）课程引入：介绍本课程的学习目的、主要学习内容和学习方法。（10分钟） 学习目的：学会绘制各种矩形、椭圆、多边形、星形和其他图形； 主要学习内容： (1)绘制矩形； (2)绘制椭圆； (3)绘制多边形和星形； (4)绘制其他图形。 学习方法：多做案例、多模仿、多应用。 3）课程新授：（70分钟） 2.1 绘制矩形 在CorelDRAW X4中，使用同一个工具组中的“矩形工具”和“3点矩形工具”，可以绘制出任意比例、方向的矩形、正方形及各种圆角矩形。 案例1 使用“矩形工具”绘制直角矩形 操作步骤 Step1 使用工具箱中的【矩形工具】，在页面中选定位置后从左上角向右下角拖曳，释放鼠标后即 第2 次 第 2 页 共 1 1 页 绘制出一矩形，如图2-1左图所示。如果在拖曳鼠标的同时按住Shift键，则可以起点为中心绘制矩形，如图2-1右图所示。 图2-1 使用“矩形工具”以两种不同起点绘制矩形 Step2 使用工具箱中的【3点矩形工具】，在选定位置单击并拖动，释放鼠标按钮，确定矩形的一条边。移动鼠标并再次单击，确定矩形的另一个角点，如图2—2所示。 图2-2 使用“3点矩形工具”绘制斜向矩形 技术点拨 如果双击“矩形工具”图标，可以根据绘图页面的大小自动生成一个矩形。 如果在绘制矩形时按住Ctrl键，可绘制正方形；若同时按住Ctrl键和 Shift键，则可以以起点为中心绘制正方形。 案例 2 使用“矩形工具”绘制圆角矩形 操作步骤 Step1 使用工具箱中的【挑选工具】选中绘制的矩形或正方形，如图2-3a所示。 Step2 在【矩形工具】属性栏中的文本框中设置数值并按Enter键，即可得到圆角矩形或圆角正方形，如图2-3b所示。 图2-3a选中矩形 图2-3b设置圆角矩形参数 技术点拨 如果单击“矩形...
