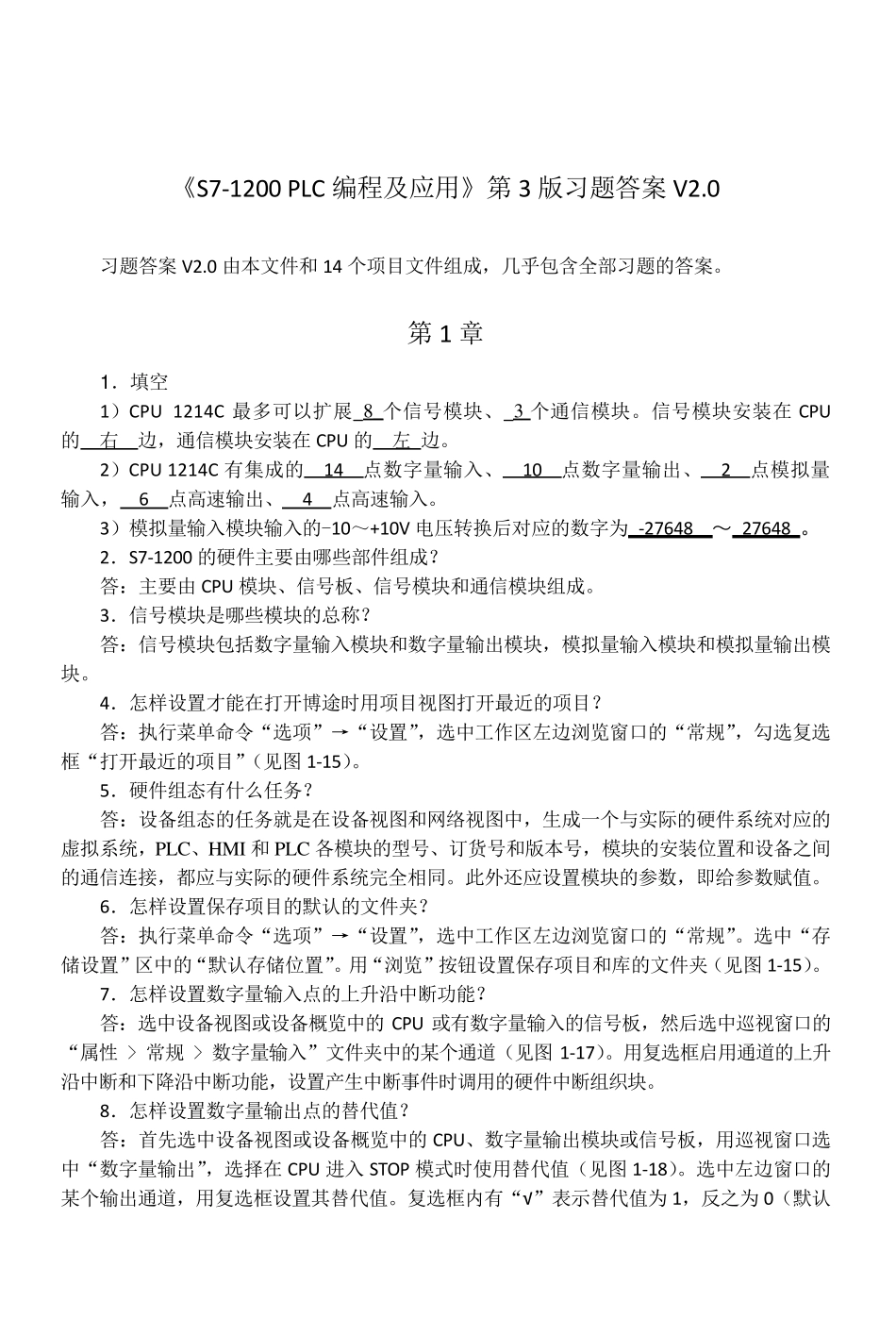

《S7-1200 PLC 编程及应用》第3 版习题答案V2.0 习题答案V2.0 由本文件和14 个项目文件组成,几乎包含全部习题的答案。 第1 章 1 .填空 1)CPU 1214C 最多可以扩展_8_个信号模块、_3 个通信模块。信号模块安装在CPU的 右 边,通信模块安装在CPU 的 左 边。 2)CPU 1214C 有集成的 14 点数字量输入、 10 点数字量输出、 2 点模拟量输入, 6 点高速输出、 4 点高速输入。 3)模拟量输入模块输入的-10~+10V 电压转换后对应的数字为 -27648 ~ 27648 。 2.S7-1200 的硬件主要由哪些部件组成? 答:主要由CPU 模块、信号板、信号模块和通信模块组成。 3.信号模块是哪些模块的总称? 答:信号模块包括数字量输入模块和数字量输出模块,模拟量输入模块和模拟量输出模块。 4.怎样设置才能在打开博途时用项目视图打开最近的项目? 答:执行菜单命令“选项”→“设置”,选中工作区左边浏览窗口的“常规”,勾选复选框“打开最近的项目”(见图1-15)。 5.硬件组态有什么任务? 答:设备组态的任务就是在设备视图和网络视图中,生成一个与实际的硬件系统对应的虚拟系统,PLC、HMI 和PLC 各模块的型号、订货号和版本号,模块的安装位置和设备之间的通信连接,都应与实际的硬件系统完全相同。此外还应设置模块的参数,即 给 参数赋 值 。 6.怎样设置保 存 项目的默 认 的文件夹 ? 答:执行菜单命令“选项”→“设置”,选中工作区左边浏览窗口的“常规”。选中“存储 设置”区中的“默 认 存 储 位置”。用“浏览”按 钮 设置保 存 项目和库 的文件夹 (见图1-15)。 7.怎样设置数字量输入点的上 升 沿 中断 功 能? 答:选中设备视图或 设备概 览中的CPU 或 有数字量输入的信号板,然 后选中巡 视窗口的“属 性 > 常规 > 数字量输入”文件夹 中的某 个通道 (见图1-17)。用复选框启 用通道 的上 升沿 中断 和下 降 沿 中断 功 能,设置产 生中断 事 件时调 用的硬件中断 组织 块。 8.怎样设置数字量输出点的替 代 值 ? 答:首 先 选中设备视图或 设备概 览中的CPU、数字量输出模块或 信号板,用巡 视窗口选中“数字量输出”,选择 在CPU 进 入STOP 模式 时使 用替 代 值 (见图1-18)。选中左边窗口的某 个输出通道 ,用复选框设置其 替 代 值 。复选框内 有“√”表 示 替 代 值 为1,反 之为0...
