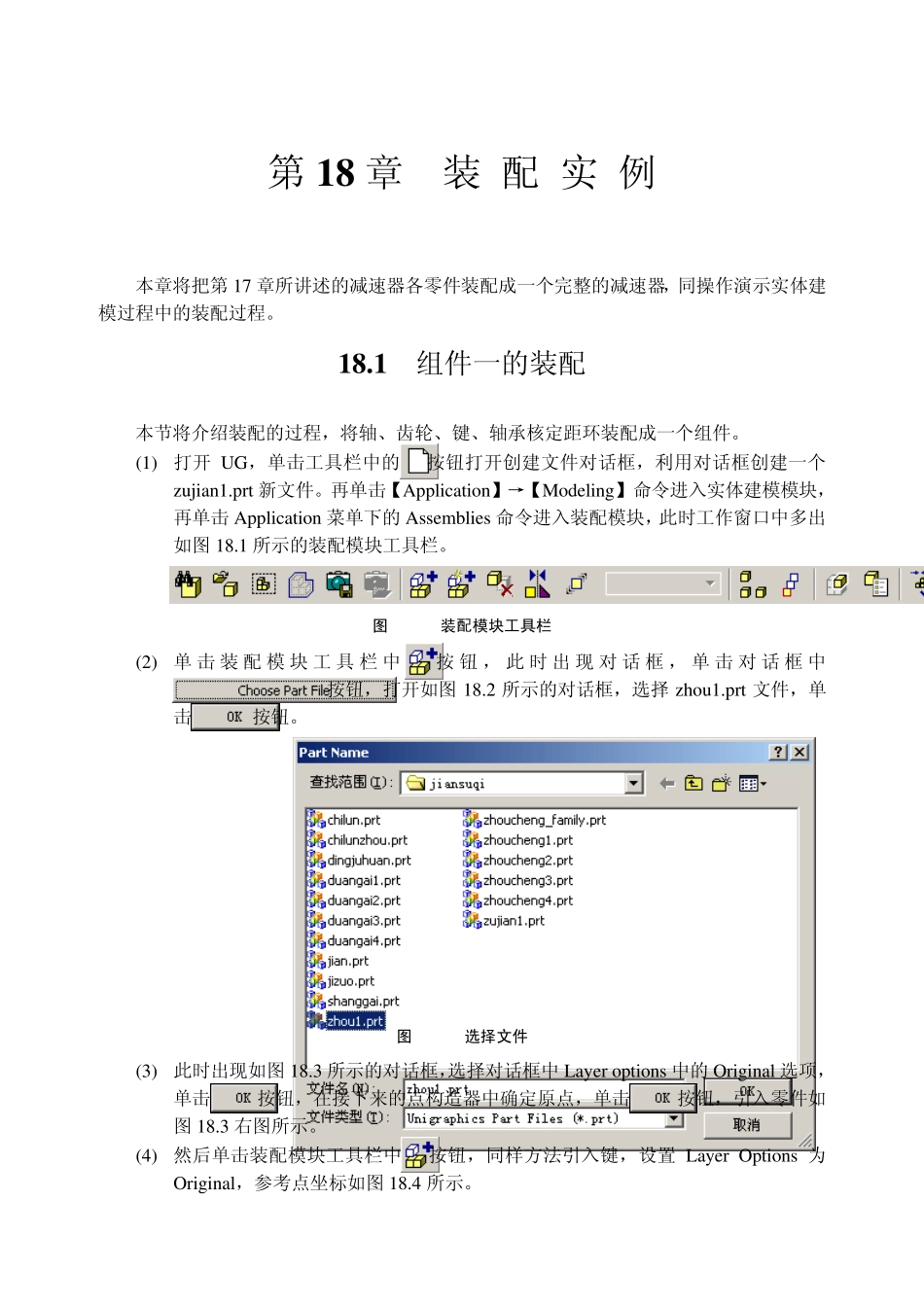

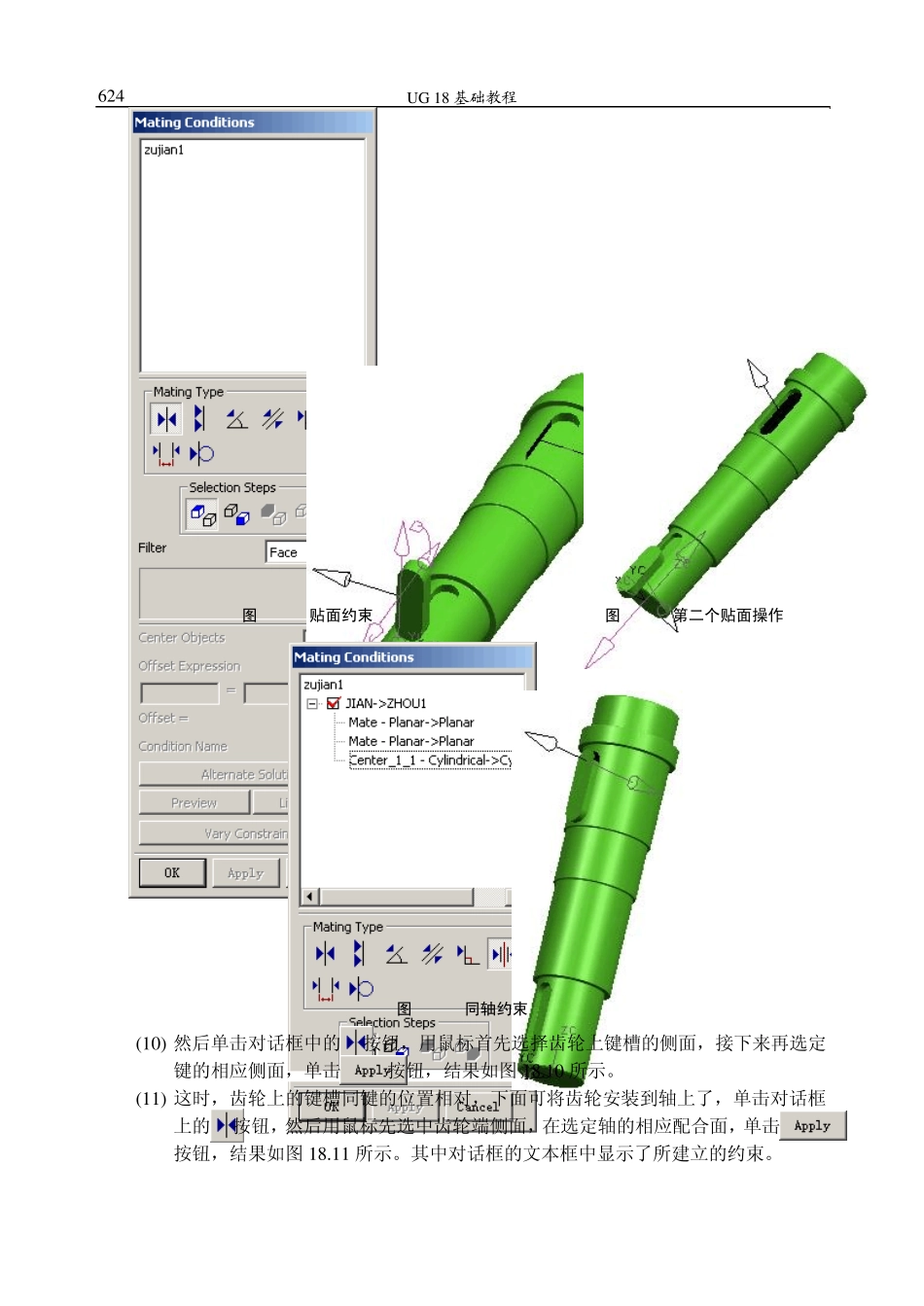

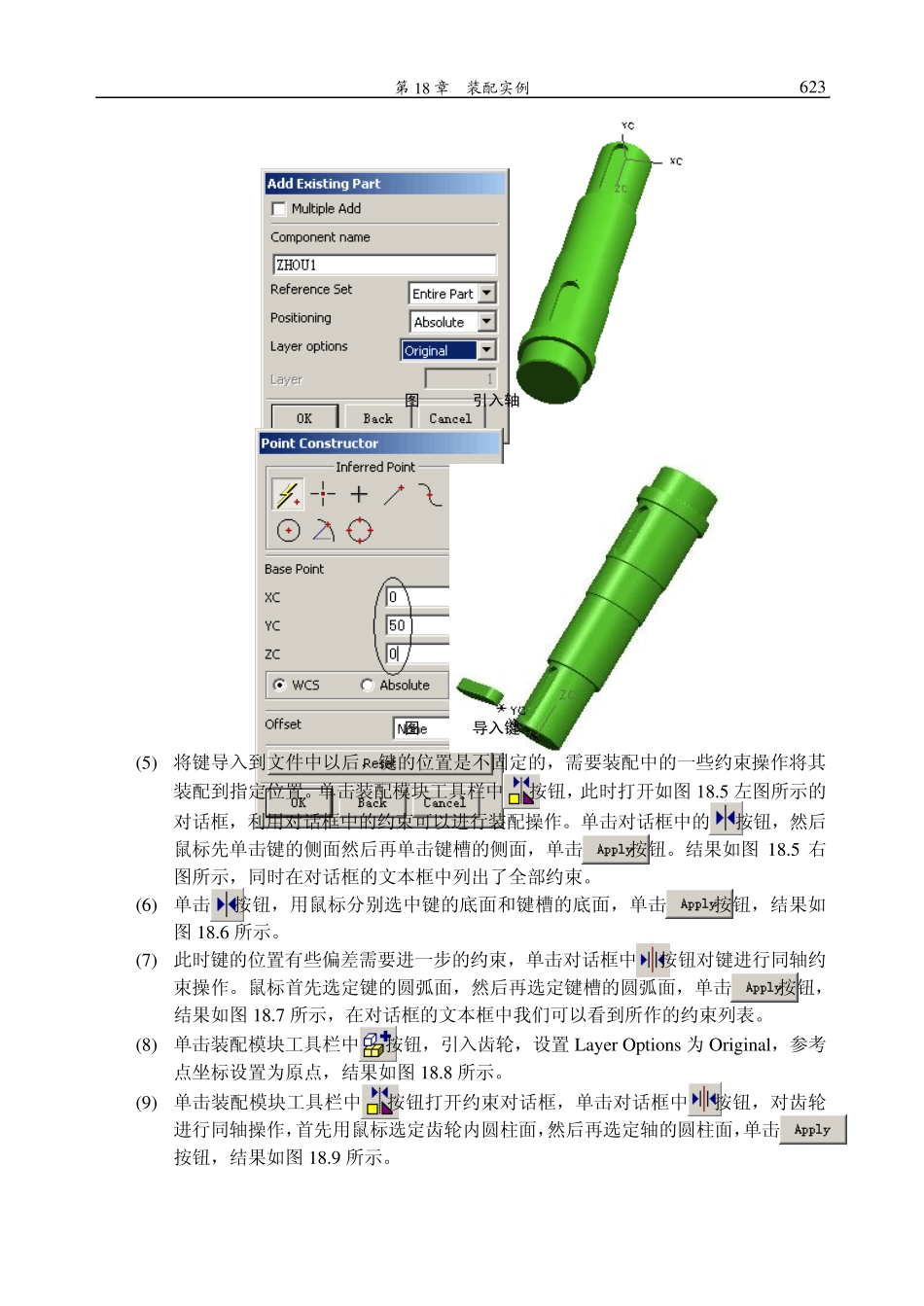

第1 8 章 装 配 实 例 本章将把第17 章所讲述的减速器各零件装配成一个完整的减速器，同操作演示实体建模过程中的装配过程。 1 8 .1 组件一的装配 本节将介绍装配的过程，将轴、齿轮、键、轴承核定距环装配成一个组件。 (1) 打开UG，单击工具栏中的按钮打开创建文件对话框，利用对话框创建一个zujian1.prt 新文件。再单击【Application】→【Modeling】命令进入实体建模模块，再单击Application 菜单下的Assemblies 命令进入装配模块，此时工作窗口中多出如图 18.1 所示的装配模块工具栏。 图18.1 装配模块工具栏 (2) 单击装配模块 工具栏中按钮，此 时 出 现 对话框，单击对话框中按钮，打开如图 18.2 所示的对话框，选择 zhou1.prt 文件，单击 按钮。 图18.2 选择文件 (3) 此时出现如图 18.3 所示的对话框，选择对话框中Layer options 中的Original 选项，单击按钮，在接下来的点构造器中确定原点，单击按钮，引入零件如图 18.3 右图所示。 (4) 然后单击装配模块工具栏中按钮，同样方法引入键，设置 Layer Options 为Original，参考点坐标如图 18.4 所示。 第18 章 装配实例 623 图18.3 引入轴 图18.4 导入键 (5) 将键导入到文件中以后，键的位置是不固定的，需要装配中的一些约束操作将其装配到指定位置。单击装配模块工具栏中按钮，此时打开如图 18.5 左图所示的对话框，利用对话框中的约束可以进行装配操作。单击对话框中的按钮，然后鼠标先单击键的侧面然后再单击键槽的侧面，单击按钮。结果如图 18.5 右图所示，同时在对话框的文本框中列出了全部约束。 (6) 单击按钮，用鼠标分别选中键的底面和键槽的底面，单击按钮，结果如图 18.6 所示。 (7) 此时键的位置有些偏差需要进一步的约束，单击对话框中按钮对键进行同轴约束操作。鼠标首先选定键的圆弧面，然后再选定键槽的圆弧面，单击按钮，结果如图 18.7 所示，在对话框的文本框中我们可以看到所作的约束列表。 (8) 单击装配模块工具栏中按钮，引入齿轮，设置Lay er Options 为 Original，参考点坐标设置为原点，结果如图 18.8 所示。 (9) 单击装配模块工具栏中按钮打开约束对话框，单击对话框中按钮，对齿轮进行同轴操作，首先用鼠标选定齿轮内圆柱面，然后再选定轴的圆柱面，单击按钮，结果如图 18.9 所示。 U G 18 基础教程 624 图18.5 贴面约束 图18.6 第二个贴面操作 图18.7 同轴约...
